속성

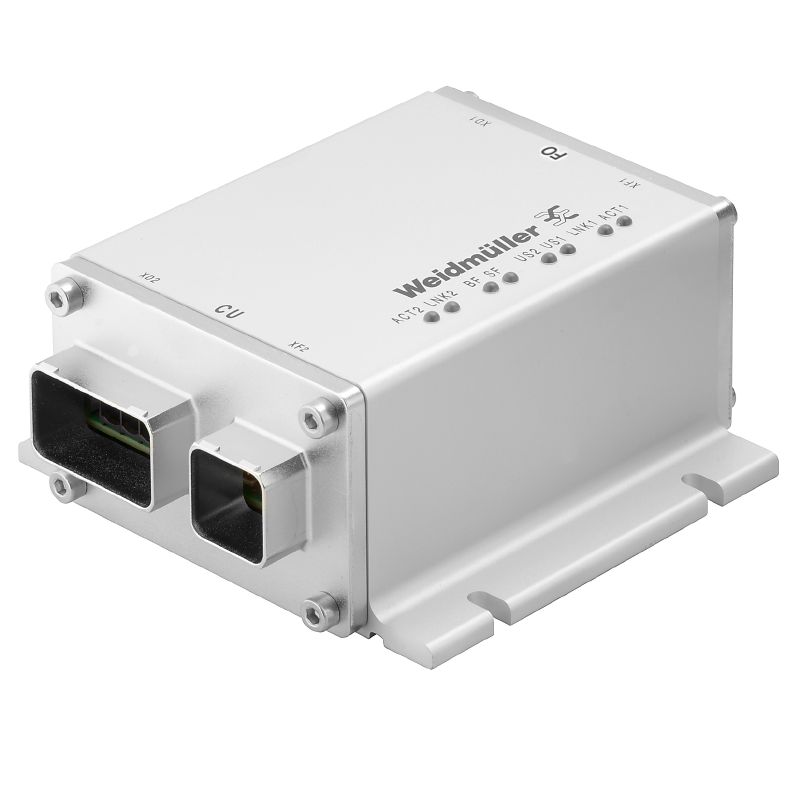

| 버전 | POF 미디어 컨버터, FreeCon, IP65 |
| 주문 번호 | 2588270000 |
| 유형 | IE-CDM-V14MRJSCP/VAPM-C II |
| GTIN(EAN) | 4050118598322 |
| 수량 | 1 items |

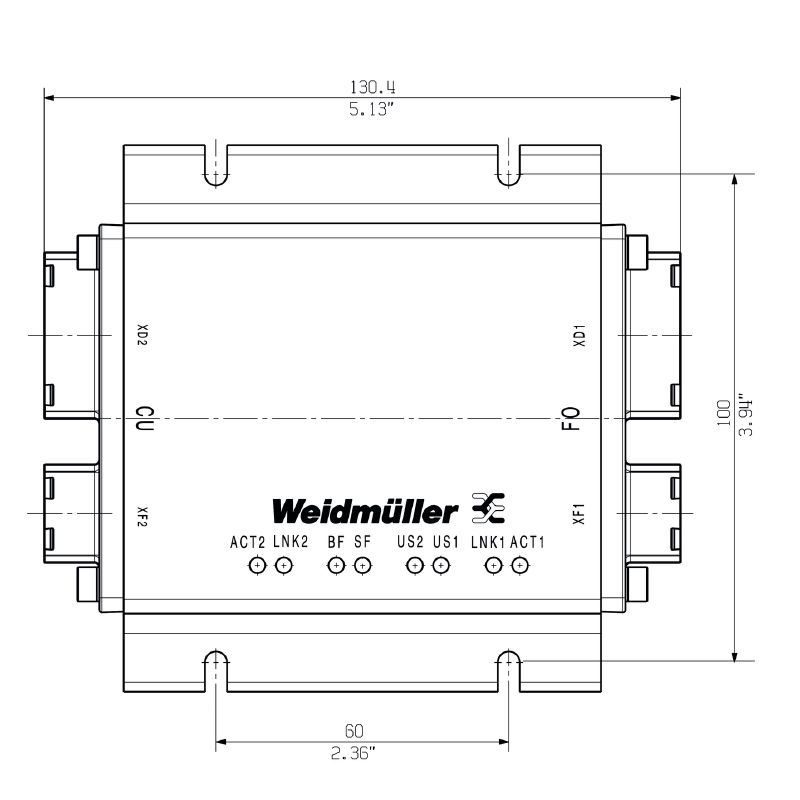

| 깊이 | 130.4 mm |
| 깊이 (인치) | 5.134 inch |
| 높이 | 53 mm |
| 높이 (인치) | 2.087 inch |
| 너비 | 100 mm |
| 폭 (인치) | 3.937 inch |
| 순중량 | 557.7 g |
| 작동 온도 | -20 °C...55 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | b14ea46f-06a9-4191-9f88-14cc6c04a8a8 |
| UL 94 가연성 등급 | V-0 |
| 결선 | PROFINET |
| 데이터 인터페이스 |
PROFINET PushPull SCRJ POF(V14)
PROFINET PushPull RJ45 (V14) |
| 보호 등급 | IP65 |
| 전원 인터페이스 | PROFINET PushPull Power |
| 플러그 주기 | ≥ 100 |
| 하우징 기본 재질 |
알루미늄 프로파일
커버: 주조 아연, 도금 |
| LED 표시기 |
P1: 포트 활성
P2: 포트 활성 SF: 일반 오류 BF: 버스 오류 US1: 전압 1(전자) US2: 전압 2 ACT1: 액티비티 Port1 ACT2: 액티비티 Port2 |
| 보드율(Baud rate) | 100 MB |
| 작동 전압 | 24 V |
| 작동 전압 범위 | 18…30 V DC |
| 전류 소비량 | 200 mA 일반 |
| 프로토콜 | PROFINET IRT |
| PROFINET 사양 | Conformance Class C acc. V2.3 |
| 네트워크 표준 |
IEC 61158
IEC 61784 |
| 인증 번호(cULus) | E141197 |
| 커넥터 표준 |
IEC 61076-3-117 Var. 14
IEC 61754-24 IEC 60603-7-51 |
| 제품 정보 | 1324440000, IE-CDM-V14MRJSCP/VAPM-C의 추가 개발. 시운전을 위해서는 새 GSDML 파일('다운로드'에서 확인)을 반드시 설치해야 합니다. |
| 승인/인증/적합성 문서 |
[Profinet_Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_91185)
[EU declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_91184) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96052) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2588270000) |
| 소프트웨어 |
[Runtime Software -- CFG configurator - Weidmueller_FreeCon](https://mdcop.weidmueller.com/mediadelivery/asset/900_58437)
[Firmware -- Firmware 1_02_01 / GSD - V2.34](https://mdcop.weidmueller.com/mediadelivery/asset/900_91186) |
| 사용자 문서 |
[Manual DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_91214)
[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_96819) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001467 |
| ETIM 7.0 | EC001467 |
| ETIM 8.0 | EC001467 |
| ETIM 9.0 | EC001467 |
| ECLASS 9.0 | 19-17-01-14 |
| ECLASS 9.1 | 19-17-01-14 |
| ECLASS 10.0 | 19-17-01-32 |
| ECLASS 11.0 | 19-17-01-32 |
| ECLASS 12.0 | 19-17-01-32 |
| ECLASS 13.0 | 19-17-01-14 |
| ECLASS 14.0 | 19-17-01-32 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E141197 |
액세서리
-
항목 번호:1012170000패키징 단위:10 PC
플러그 인서트 RJ45 공구 불필요, Variant 14 메탈, Cat.5(ISO/IEC 11801)
-
-
-
커넥터산업용 이더넷 커넥터RJ45, 하이브리드 및 USB 커넥터IP67V14 PushPull세트 - RJ45
커넥터산업용 이더넷 커넥터FO 커넥터(광섬유)IP67V14 PushPull세트SC-RJ
커넥터전원PushPull Power Connector세트
