KMVF LI 6.3 EP/SW

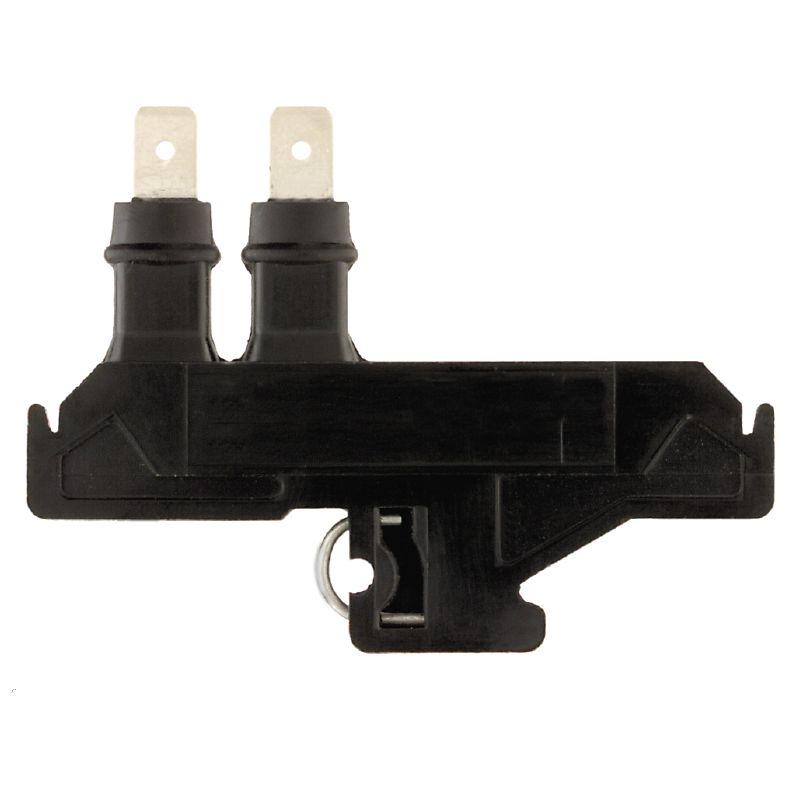

Product image

KMVF LI 6.3 EP/SW

Feed-through terminal block, Flat-blade connection, black, 2.5 mm², 16 A, 800 V, Number of connections: 2

Ürün No. 0249100000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 4 İlgili ürünler 1057
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Conductor embornable (conexión adicional) Klemmbare Leiter (Bemessungsanschluss) General Rating data Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

General ordering data

Verze
Feed-through terminal block, Flat-blade connection, black, 2.5 mm², 16 A, 800 V, Number of connections: 2
Číslo objednávky
0249100000
Typ
KMVF LI 6.3 EP/SW
GTIN (EAN)
4008190085476
Qty.
50 Darab

Dimensions and weights

Hloubka
54 mm
Depth (inches)
2,126 inch
Výška
70 mm
Hauteur (pouces)
2,756 inch
Šířka
6 mm
Largeur (pouces)
0,236 inch
Net weight
14,661 g

Temperatures

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-60 °C…115 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Folyamatos üzemi hőmérséklet., max.
160 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Material data

Základní materiál
Epoxy resin, EP
Barevný
fekete
Klasifikace hořlavosti UL 94
V-0

System specifications

Verze
With cable lug connection F6.3
Nutná koncová deska
Yes
Number of potentials
1
Nombre d'étages
1
Rögzítési pontok száma szintenként
2
Počet pólů na řadu
1
Úrovně propojené interně
Nem
PE připojení
Nem
Nosná lišta
TS 32
N-function
Nem
PE function
No
PEN function
No

Additional technical data

Otevřené strany
right
Počet podobných svorek
1
Type of mounting
Příchytka
Verze testovaná ve výbušném prostředí
No

Conductor embornable (conexión adicional)

Typ připojení, další připojení
Conexión brida-tornillo

Klemmbare Leiter (Bemessungsanschluss)

Počet připojení
2
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 20
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Průřez připojení vodiče, pevné jádro, max.
2,5 mm²
Průřez připojení vodiče, pevné jádro, min.
0,5 mm²
Průřez připojení vodičů, jemně splétané, min.
0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
2,5 mm²
Průřez připojení vodičů, splétané, min.
0,5 mm²
Směr připojení
arriba
Typ připojení
Conexión por terminales planos enchufables
Upínací rozsah, max.
2,5 mm²
Upínací rozsah, min.
0,5 mm²

General

Nosná lišta
TS 32
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 20
Standardy
Según IEC 60947-7-1

Rating data

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
800 V
Jmenovité DC napětí
800 V
Jmenovitý proud
16 A
Proud při maximu vodičů
20 A
Standardy
IEC 60947-7-1 szerint
Fajlagos ellenállás az IEC 60947-7-x szerint
1,33 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
0,77 W
Grado di lordura
3

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
