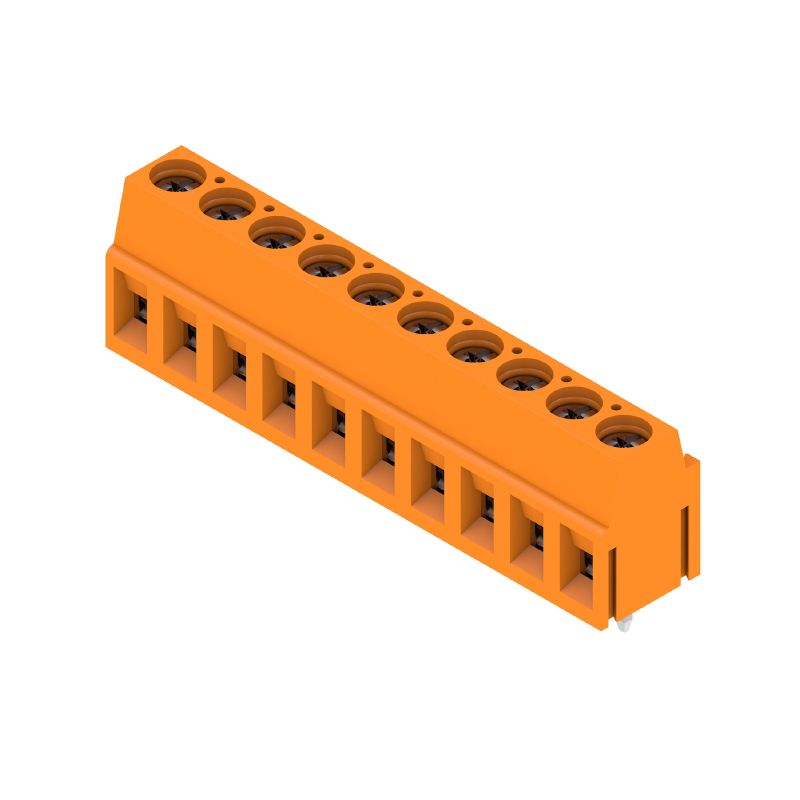

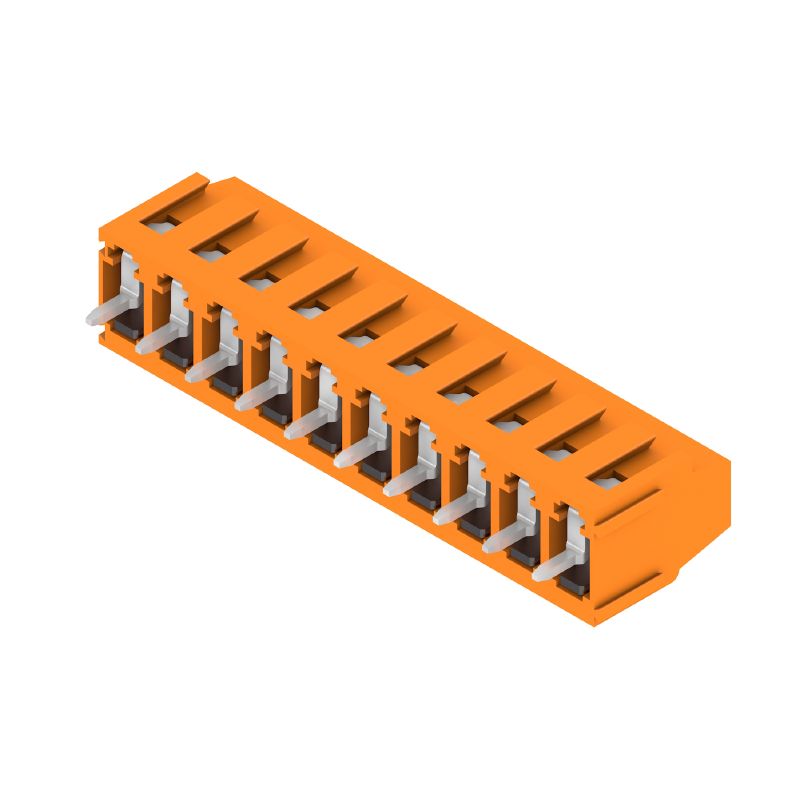

LM 5.00/10/90 3.5SN OR BX — Imagen de producto

Descargar hoja de datos Componente simple EDA Productos relacionados

LM 5.00/10/90 3.5SN OR BX

Bornes para circuito impreso, 5.00 mm, Número de polos: 10, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 2.5 mm², Caja

N.º de artículo 1845360000

Propiedades

Datos generales para pedido

Versión	Bornes para circuito impreso, 5.00 mm, Número de polos: 10, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 2.5 mm², Caja
Código	1845360000
Tipo	LM 5.00/10/90 3.5SN OR BX
GTIN (EAN)	4032248359080
Cantidad	36 Pieza
Valores característicos del producto	IEC: 630 V / 17.5 A / 0.2 - 2.5 mm² UL: 300 V / 15 A / AWG 24 - AWG 14
Embalaje	Caja

Dimensiones y pesos

Profundidad	10 mm
Profundidad (pulgadas)	0,394 inch
Altura	17,3 mm
Altura (pulgadas)	0,681 inch
Altura construcción baja	13,8 mm
Anchura	50,55 mm
Anchura (pulgadas)	1,99 inch
Peso neto	12,44 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Parámetros del sistema

Familia del producto	OMNIMATE Signal - Serie LM
Técnica de conexión de conductores	Conexión brida-tornillo
Montaje sobre placas c.i.	Conexión por soldadura THT
Dirección de salida de conductor	90°
Paso en mm (P)	5 mm
Paso en pulgadas (P)	0,197 "
Número de polos	10
Número de filas de polos	1
disponible por parte del cliente	Sí
Número de series	1
Nº máximo de polos alineables por fila	24
Longitud del terminal de soldadura (l)	3,5 mm
Dimensiones del pin de soldadura	0,95 x 0,8 mm
Diámetro de la perforación (D)	1,3 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
Número de terminales de soldadura por polo	1
Punta de destornillador	0,6 x 3,5
Punta de destornillador normativa	DIN 5264
Par de apriete, min.	0,4 Nm
Par de apriete, max.	0,5 Nm
Tornillo de apriete	M 2,5
Longitud de desaislado	6 mm
L1 en mm	45 mm
L1 en pulgadas	1,772 "
Protección contra contacto según DIN VDE 0470	IP 20
Protección contra contacto según DIN VDE 57106	protección de dedos
Tipo de protección	IP20
Resistencia de paso	1,20 mΩ
Resistencia de aislamiento	≥ 10⁸ Ω

Datos del material

Materiales aislantes	Wemid (PA)
Color	naranja
Carta de colores (similar)	RAL 2000
Grupo de materiales aislantes	I
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 600
Resistencia de aislamiento	≥ 10⁸ Ω
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Superficie de contacto	estañado
Revestimiento	1-3 μm Ni 4-6 μm SN
Tipo de estañado	mate
Estructura de capas de la conexión por soldadura	1...3 µm Ni / 4...6 µm Sn mate
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	120 °C
Gama de temperatura, montaje, min.	-25 °C
Gama de temperatura, montaje, max.	120 °C

Conductores aptos para conexión

Sección de embornado, mín.	0,2 mm²
Sección de embornado, máx.	2,5 mm²
Sección de conexión del conductor AWG, min.	AWG 24
Sección de conexión del conductor AWG, máx.	AWG 14
Rígido, mín. H05(07) V-U	0,2 mm²
Rígido, máx. H05(07) V-U	2,5 mm²
Flexible, mín. H05(07) V-K	0,2 mm²
Flexible, máx. H05(07) V-K	2,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.	0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx	1,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.	0,25 mm²
con terminal tubular según DIN 46 228/1, máx.	1,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø	2,4 mm x 1,5 mm; 1,9mm
Conductor embornable	Sección de conexión del conductor: Tipo: conductor fino nominal: 0,5 mm² Terminal tubular: Longitud de desaislado: nominal: 8 mm Terminal tubular recomendado: 0409500000 Longitud de desaislado: nominal: 6 mm Terminal tubular recomendado: 0282600000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,75 mm² Terminal tubular: Longitud de desaislado: nominal: 8 mm Terminal tubular recomendado: 0409600000 Longitud de desaislado: nominal: 6 mm Terminal tubular recomendado: 0282700000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1 mm² Terminal tubular: Longitud de desaislado: nominal: 8 mm Terminal tubular recomendado: 0409700000 Longitud de desaislado: nominal: 6 mm Terminal tubular recomendado: 0372600000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,25 mm² Terminal tubular: Longitud de desaislado: nominal: 8 mm Terminal tubular recomendado: 9025740000 Longitud de desaislado: nominal: 5 mm Terminal tubular recomendado: 9018910000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,34 mm² Terminal tubular: Longitud de desaislado: nominal: 8 mm Terminal tubular recomendado: 9025750000
Texto de referencia	La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal. El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)	16 A
Corriente nominal, número de polos mín. (Tu=40 °C)	17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)	14,2 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	630 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	3 x 1s mit 120 A

Datos nominales según CSA

Instituto (CSA)	CSA
Núm. de certificación (CSA)	200039-1815154
Tensión nominal (Use Group B / CSA)	300 V
Tensión nominal (Use group D / CSA)	300 V
Intensidad nominal (Use Group B / CSA)	18 A
Intensidad nominal (Use Group D / CSA)	10 A
Sección de conexión del conductor AWG, mín.	AWG 24
Sección de conexión del conductor AWG, máx.	AWG 14
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)	CURUS
Núm. de certificación (cURus)	E60693
Tensión nominal (Use Group B / UL 1059)	300 V
Tensión nominal (Use Group D / UL 1059)	300 V
Intensidad nominal (Use Group B / UL 1059)	15 A
Intensidad nominal (Use Group D / UL 1059)	10 A
Sección de conexión del conductor AWG, mín.	AWG 24
Sección de conexión del conductor AWG, máx.	AWG 14
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	60 mm
Anchura VPE	100 mm
Altura de VPE	110 mm

Pruebas tipo

Prueba: durabilidad de los marcajes	Estándar: DIN EN 60512-1-1 / 01.03 Prueba: marca de origen, identificación de tipo, paso, tipo de material, marcaje de homologación UL, marcaje de homologación CSA, durabilidad Evaluación: disponible
Prueba: sección ajustable	Estándar: DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02 Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,2 mm² Tipo de conductor y sección de conductor: semirrígido de 0,2 mm² Tipo de conductor y sección de conductor: semirrígido de 1,5 mm² Tipo de conductor y sección de conductor: rígido de 2,5 mm² Tipo de conductor y sección de conductor: AWG 24/1 Tipo de conductor y sección de conductor: AWG 24/19 Tipo de conductor y sección de conductor: AWG 14/1 Tipo de conductor y sección de conductor: AWG 14/19 Evaluación: superado
Prueba de daños y liberación accidental de conductores	Estándar: DIN EN 60999-1, sección 9.4 / 12.00 Requerimiento: 0,2 kg Tipo de conductor: Tipo de conductor y sección de conductor: semirrígido de 0,25 mm² Tipo de conductor y sección de conductor: AWG 24/1 Tipo de conductor y sección de conductor: AWG 24/19 Evaluación: superado Requerimiento: 0,3 kg Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,5 mm² Evaluación: superado Requerimiento: 0,4 kg Tipo de conductor: Tipo de conductor y sección de conductor: semirrígido de 1,5 mm² Evaluación: superado Requerimiento: 0,7 kg Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 2,5 mm² Tipo de conductor y sección de conductor: AWG 14/1 Tipo de conductor y sección de conductor: AWG 14/19 Evaluación: superado
Prueba de extracción	Estándar: DIN EN 60999-1, sección 9.5 / 12.00 Requerimiento: ≥10 N Tipo de conductor: Tipo de conductor y sección de conductor: semirrígido de 0,25 mm² Tipo de conductor y sección de conductor: AWG 24/1 Tipo de conductor y sección de conductor: AWG 24/19 Evaluación: superado Requerimiento: ≥20 N Requerimiento: ≥40 N Tipo de conductor: Tipo de conductor y sección de conductor: H07V-K1.5 Evaluación: superado Requerimiento: ≥50 N Tipo de conductor: Tipo de conductor y sección de conductor: H07V-U2.5 Tipo de conductor y sección de conductor: AWG 14/1 Tipo de conductor y sección de conductor: AWG 14/19 Evaluación: superado

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Terminal tubular sin aislamientos según DIN 46228/1

Terminal tubular con aislamientos según DIN 46228/4

P en el dibujo = paso

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
