LMFS 5.00/13/90 3.5SN OR BX

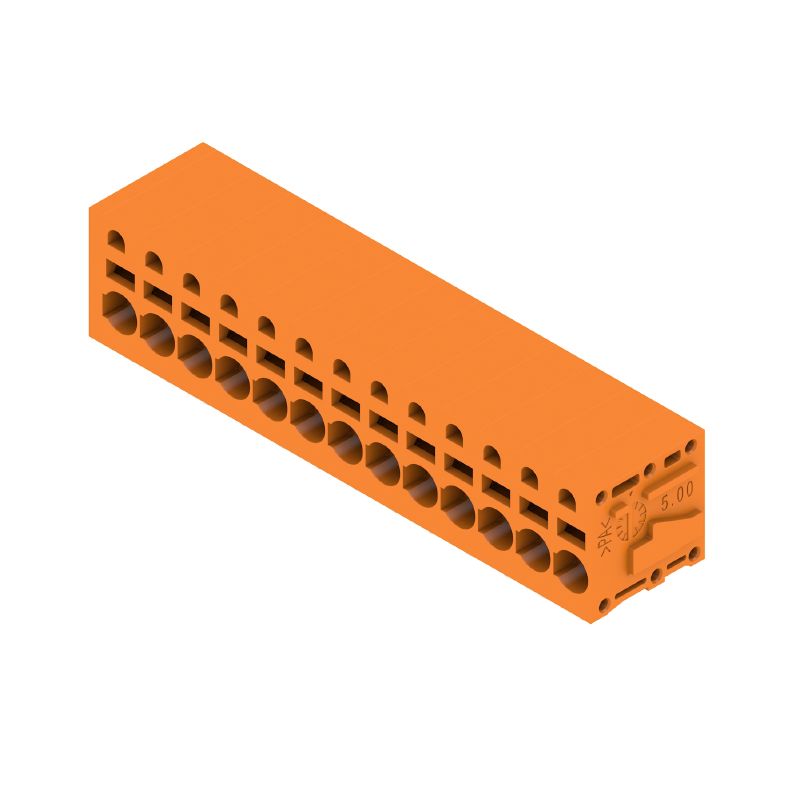

Produktillustration
LMFS 5.00/13/90 3.5SN OR BX
Produktillustration
LMFS 5.00/13/90 3.5SN OR BX
Dimensional drawing
LMFS 5.00/13/90 3.5SN OR BX
Graph
LMFS 5.00/13/90 3.5SN OR BX
Graph
LMFS 5.00/13/90 3.5SN OR BX
Produktfördel
Optional conductor outlet direction
Stable mechanical design
LMFS 5.00/13/90 3.5SN OR BX
Produktfördel
High reliability of the current capacity
LMFS 5.00/13/90 3.5SN OR BX
Produktfördel
Direct conductor entry
Cross section up to 2.5 mm²
LMFS 5.00/13/90 3.5SN OR BX
Produktfördel
Maintenance through test point

LMFS 5.00/13/90 3.5SN OR BX

Kretskortsplint, 5.00 mm, Antal poler: 13, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, PUSH IN, Anslutningsområde, max. : 2.5 mm², Box

Produkt-ID 1332080000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Använda produkter 17
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Karakteristiska systemvärden Materialdata Anslutningsbara ledare Rated data acc. to IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allmänna beställningsdata

Version
Kretskortsplint, 5.00 mm, Antal poler: 13, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, PUSH IN, Anslutningsområde, max. : 2.5 mm², Box
Order No.
1332080000
Type
LMFS 5.00/13/90 3.5SN OR BX
GTIN (EAN)
4050118135855
Qty.
20 items
Produktparametrar
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Förpackning
Box

Mått och vikter

Tiefe
15,2 mm
Depth (inches)
0,598 inch
Height
18,3 mm
Bygghöjd (tum)
0,72 inch
Höjd lägstbyggande
14,8 mm
Width
67,7 mm
Byggbredd (tum)
2,665 inch
Net weight
17,15 g

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Karakteristiska systemvärden

Produktfamilj
OMNIMATE Signal – serie LMF
Ledaranslutningsteknik
PUSH IN
Montering på kretskortet
THT lödanslutning
Ledarutgångsriktning
90°
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Antal poler
13
Pin series quantity
1
Uppgraderbar av kunden
Nej
Antal rader
1
maximalt radmonterbara poler per rad
24
Lödstiftlängd (l)
3,5 mm
Dimensioner för lödstift
d = 0,8 mm
Diameter bestyckningshål (D)
1,1 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
Numero di codoli a saldare per polo
2
Lama cacciavite
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Avisoleringslängd
10 mm
L1 i mm
60 mm
L1 i tum
2,362 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20

Materialdata

Matériau isolant
Wemid (PA)
Couleur
orange
Colour chart (similar)
RAL 2000
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Cu-legering
Contact surface
förtennad
코팅
4-6 μm SN
Type étamé
matt
Layer structure of solder connection
4...8 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
120 °C

Anslutningsbara ledare

Clamping range, min.
0,2 mm²
Clamping range, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,5 mm²
Rigide, max. H05(07) V-U
2,5 mm²
souple, min. H05(07) V-K
0,25 mm²
souple, max. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
2,5 mm²
avec embout, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,4 mm x 1,5 mm
Clampable conductor
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9019100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000
Testo di riferimento
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 60947-7-4
Courant nominal, nombre de pôles min. (Tu = 20 °C)
24 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
24 A
Rated current, min. number of poles (Tu=40°C)
24 A
Névleges áram, maximális pólusszám (Tu=40°C)
24 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

Märkdata enligt CSA

Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
20 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 12

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
354 mm
VPE-bredd
146 mm
VPE-höjd
33 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    ursprungsmärkning, typmärkning, raster, godkännande märkning UL, hållbarhet
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥40 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC conformity
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Notes

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Mätuttaget kan endast användas som potentialmätpunkt.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
