LMZFL 5/5/135 3.5OR

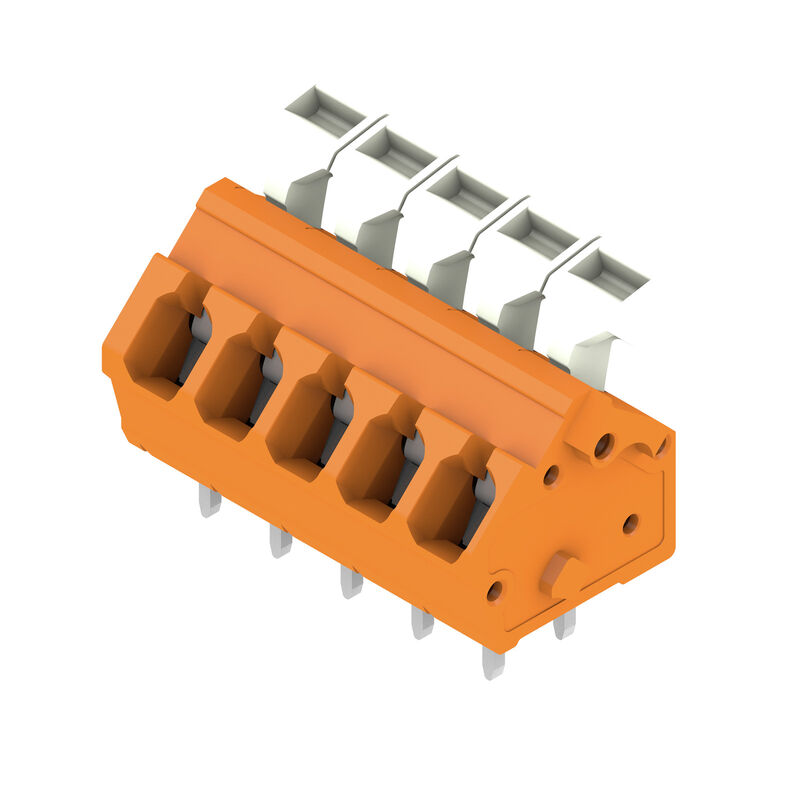

Produktbild
LMZFL 5/5/135 3.5OR
Produktbild
LMZFL 5/5/135 3.5OR
Maßbild
LMZFL 5/5/135 3.5OR
Diagramm
LMZFL 5/5/135 3.5OR
Diagramm

LMZFL 5/5/135 3.5OR

Leiterplattenklemme, 5.00 mm, Polzahl: 5, 135°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Zugfederanschluss mit Betätigungselement, Klemmbereich, max. : 2.5 mm², Box

Art.-Nr. 1914600000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 23
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 5.00 mm, Polzahl: 5, 135°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Zugfederanschluss mit Betätigungselement, Klemmbereich, max. : 2.5 mm², Box
Best.-Nr.
1914600000
Art
LMZFL 5/5/135 3.5OR
GTIN (EAN)
4032248545063
VPE
100 Stück
Produkt-Kennzahlen
IEC: 630 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Verpackung
Box

Abmessungen und Gewichte

Tiefe
14,5 mm
Tiefe (inch)
0,571 inch
Höhe
20,24 mm
Höhe (inch)
0,797 inch
Höhe niedrigstbauend
16,74 mm
Breite
27,98 mm
Breite (inch)
1,102 inch
Nettogewicht
6,45 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Skupina produktů
OMNIMATE Signal - Serie LMZF
Metoda připojení vodiče
Zugfederanschluss mit Betätigungselement
Montáž na PCB desku
THT-Lötanschluss
Leiterabgangsrichtung
135°
Rozteč v mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
Número de polos
5
Polreihenzahl
1
Fitted by customer
Nein
Anzahl Reihen
1
maximal anreihbare Pole je Reihe
48
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
0,8 x 0,8 mm
Forrasztószem lyukátmérő (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
2
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264-A
Abisolierlänge
6 mm
L1 in mm
20 mm
L1 in Zoll
0,787 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20

Werkstoffdaten

Isolierstoff
Wemid (PA)
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Kupferlegierung
Kontaktoberfläche
verzinnt
Beschichtung
4-10 μm SN
Verzinnungsart
matt
Schichtaufbau - Lötanschluss
4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Anschließbare Leiter

Klemmbereich, min.
0,13 mm²
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,13 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
feindrähtig, min. H05(07) V-K
0,13 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
1,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409500000
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409600000
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409700000
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0372600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      9025740000
    • Abisolierlänge:
      • nominal:
        5 mm
    • Empfohlene Aderendhülse:
      9018910000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      9025750000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
24 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Instituto (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
15 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
277 mm
VPE Breite
152 mm
VPE Höhe
59 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
