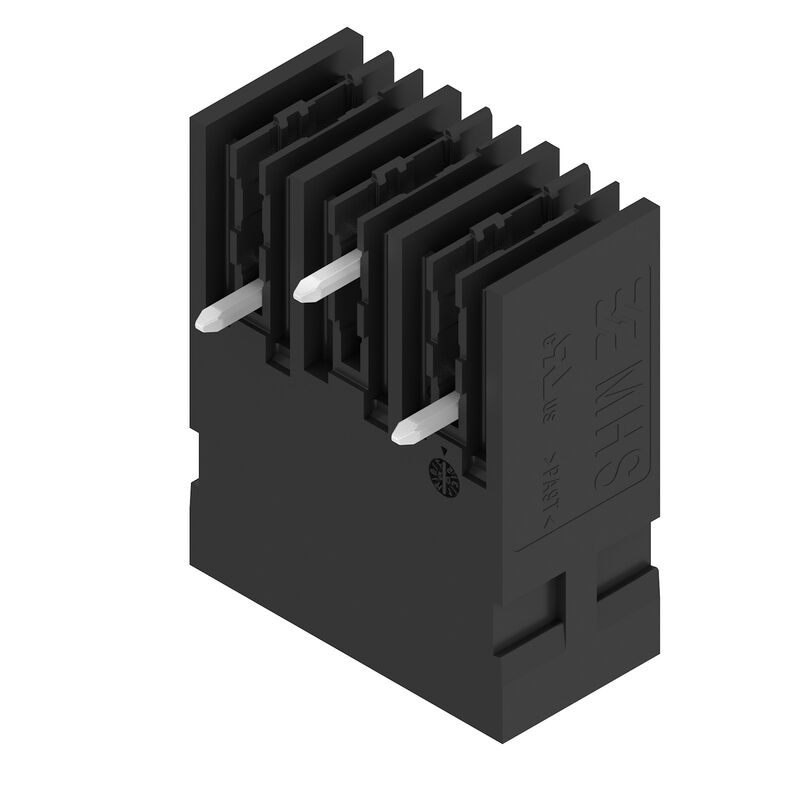

Product image
MHS 6/03 H T3 B T
Product image
MHS 6/03 H T3 B T
Dimensional drawing

MHS 6/03 H T3 B T

PCB plug-in connector, male header, THT/THR solder connection, Pitch in mm (P): 6.35 mm, Number of poles: 3, 90°, Tube

Tuotteen tunnus 3128900000
Lataa tietosivu Wsparcie inżynieryjne Pobieranie produktów
Samankaltaiset tuotteet 8
General ordering data Dimensions and weights Temperatures Environmental Product Compliance System specifications Material data Rated data acc. to IEC Nenndaten nach UL 1059 Důležitá poznámka Classifications

General ordering data

Version
PCB plug-in connector, male header, THT/THR solder connection, Pitch in mm (P): 6.35 mm, Number of poles: 3, 90°, Tube
Order No.
3128900000
Type
MHS 6/03 H T3 B T
GTIN (EAN)
4099987305006
Qty.
24 Stück
Produkt-Kennzahlen
IEC: 1000 V / 47.2 A
UL: 300 V / 30 A
Verpackung
Tube

Dimensions and weights

Depth
25 mm
Depth (inches)
0,984 inch
Height
13,4 mm
Height (inches)
0,528 inch
Height of lowest version
10,2 mm
Width
20,25 mm
Width (inches)
0,797 inch
Net weight
5 g

Temperatures

Ambient temperature
-50 °C…120 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

System specifications

Product family
OMNIMATE 4.0
Type of connection
Board connection
Mounting onto the PCB
Připojení pájením přetavením průchozím otvorem
Pitch in mm (P)
6,35 mm
Pitch in inches (P)
0,25 "
Outgoing elbow
90°
Number of poles
3
Anzahl Lötstifte pro Pol
1
Solder pin length (l)
3,2 mm
Solder pin dimensions
1.2 x 1.0 mm
Solder eyelet hole diameter (D)
1,7 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 en mm
12,7 mm
L1 en pulgadas
0,5 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20
Tipo de protección
IP20
Resistencia de paso
≤5 mΩ
Ciclos de enchufado
≥ 25
Fuerza de inserción/polo, máx.
12 N
Fuerza de extracción/polo, máx.
10 N

Material data

Insulating material
PA 9T
Colour
black
Colour chart (similar)
RAL 9011
Comparative Tracking Index (CTI)
≤ 600
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Contact base material
CuMg
Contact material
Cu-alloy
Contact surface
tinned
Tinning type
matt
Temperatura de almacenamiento, min.
−40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
−50 °C
Temperatura de servicio, max.
125 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
47,2 A
Rated current, max. number of poles (Tu=20°C)
41 A
Rated current, min. number of poles (Tu=40°C)
42,5 A
Rated current, max. number of poles (Tu=40°C)
36,8 A
Rated voltage for surge voltage class / pollution degree II/2
1 000 V
Rated voltage for surge voltage class / pollution degree III/2
800 V
Rated voltage for surge voltage class / pollution degree III/3
630 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Clearance, min.
6,7 mm
Creepage distance, min.
9,6 mm

Nenndaten nach UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated voltage (Use group F / UL 1059)
1 000 V
Rated current (Use group B / UL 1059)
30 A
Rated current (Use group D / UL 1059)
5 A

Důležitá poznámka

Notes
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
