S2T 2.5 VL DL
S2T 2.5 VL DL
S2T 2.5 VL DL

S2T 2.5 VL DL

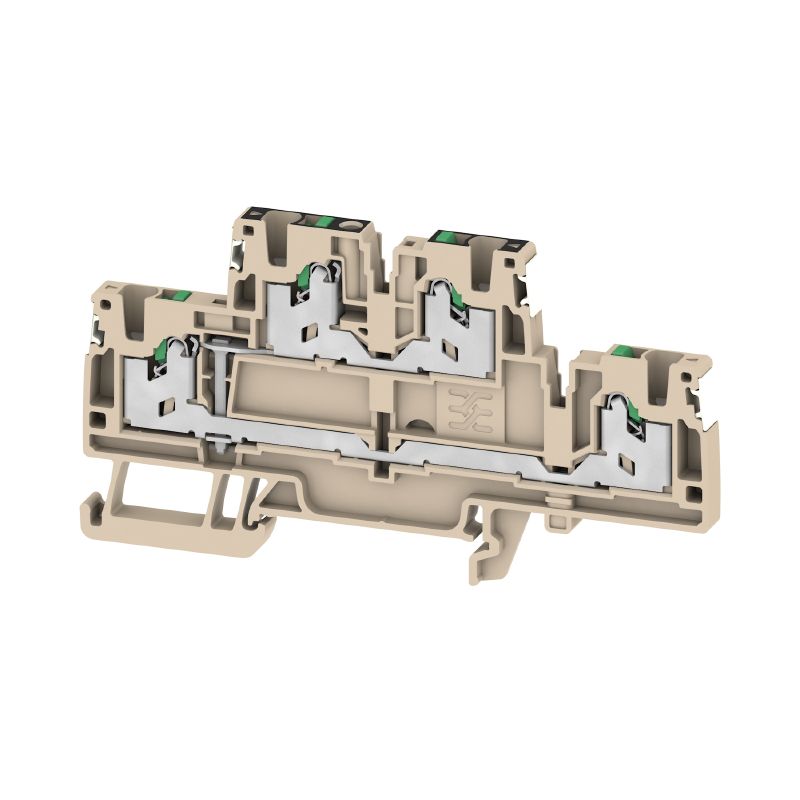

Többemeletes sorkapocs, SNAP IN, sötétbézs, 2.5 mm², 800 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0

Cikkszám 2902500000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 88 Kapcsolódó termékek 1057
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok PT OKIECEx/ATEX névleges adat Rendszer specifikációk Kiegészítő műszaki adatok Rögzíthető vezetékek (kiegészítő csatlakozás) Rögzíthető vezetékek (névleges csatlakozás) CSA névleges adatok Általános Névleges adatok UL névleges adatok Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693
Tanúsítvány száma (cURusEX)
E184763

Általános rendelési adatok

Változat
Többemeletes sorkapocs, SNAP IN, sötétbézs, 2.5 mm², 800 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0
Rendelési szám
2902500000
Típus
S2T 2.5 VL DL
GTIN (EAN)
4099986004917
Qty.
50 Darab

Méretek és tömegek

Mélység
52 mm
Mélység (coll)
2,047 inch
Magasság
95 mm
Magasság (coll)
3,74 inch
Szélesség
5,1 mm
Szélesség (coll)
0,201 inch
Nettó tömeg
16,326 g

Hőmérsékletek

Tárolási hőmérséklet
-25 °C...55 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Folyamatos üzemi hőmérséklet., max.
130 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyag adatok

Alapanyag
Wemid
Barevný
sötétbézs
A működési elemek színe
zöld
UL 94 éghetőségi osztály
V-0

PT OKIECEx/ATEX névleges adat

Tanúsítvány száma (ATEX)
TUEV22ATEX8925U
Tanúsítvány száma (IECEX)
IECEXTUR22.0073U
Max. feszültség (ATEX)
550 V
Áram (ATEX)
19 A
Vezetékkeresztmetszet, max. (ATEX)
2.5 mm²
Max. feszültség (IECEX)
550 V
Áram (IECEX)
19 A
Vezetékkeresztmetszet, max. (IECEX)
2.5 mm²

Rendszer specifikációk

Véglap szükséges
Igen
Potenciálok száma
1
Szintek száma
2
Rögzítési pontok száma szintenként
2
Počet pólů na řadu
1
Keresztkötött szintek belül
Igen
Tartósín
TS 35
N funkció
Nem
PE működés
Nem
PEN funkció
Nem

Kiegészítő műszaki adatok

bloccabile
Igen
rodzaj montażu
TS 35
Type of fixing
TS 35
wersja przetestowana pod kątem eksplozji
Nem
개방측
jobb

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás
SNAP IN

Rögzíthető vezetékek (névleges csatlakozás)

Csatlakozás típusa
SNAP IN
Csatlakozás típusa 2
SNAP IN
Csatlakozási irány
felső
Csatlakozások száma
4
Csupaszolási hossz
10 mm
Finomsodratú, min. (névleges csatlakozás)
0,34 mm²
Iker érvéghüvelyek, max.
0,75 mm²
Iker-érvéghüvelyek, min.
0,5 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,34 mm²
Kés mérete
0,6 x 3,5 mm
Mérőeszköz, IEC 60947-1
A2
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,34 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,34 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 22
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,34 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,34 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
2,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,34 mm²

CSA névleges adatok

B feszültség nagyság (CSA)
600 V
B áram nagyság (CSA)
20 A
C feszültség nagyság (CSA)
600 V
C áram nagyság (CSA)
20 A
D feszültség nagyság (CSA)
600 V
D áram nagyság (CSA)
5 A
Tanúsítvány száma (CSA)
227442-80219640
Vezeték keresztmetszet, max. (CSA)
12 AWG
Vezeték keresztmetszet, min. (CSA)
22 AWG

Általános

Szabványok
IEC 60947-7-1
Tartósín
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 22

Névleges adatok

Névleges keresztmetszet
2,5 mm²
Névleges feszültség
800 V
Névleges DC feszültség
800 V
Nominal current
22 A
Áram maximum vezetékoknál
22 A
Szabványok
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
1,33 mΩ
Névleges lökőfeszültség
8 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,77 W
Pollution severity
3
Überspannungskategorie
III

UL névleges adatok

B feszültség nagyság (cURus)
600 V
B áram nagyság (cURus)
20 A
D feszültség nagyság (cURus)
600 V
Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Tanúsítvány száma (cURus)
E60693
Velikost napětí C (cURus)
600 V
Velikost proudu C (cURus)
20 A
Velikost proudu D (cURus)
5 A
Vezetékméret, gyári vezetékezés, max. (cURus)
12 AWG
Vezetékméret, gyári vezetékezés, min. (cURus)
22 AWG
Vezetékméret, terepi vezetékezés, min. (cURus)
22 AWG

Besorolások

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
