SAIE-M8B-8-0.2U-FP
SAIE-M8B-8-0.2U-FP
Wiring diagram
SAIE-M8B-8-0.2U-FP
Pole scheme

SAIE-M8B-8-0.2U-FP

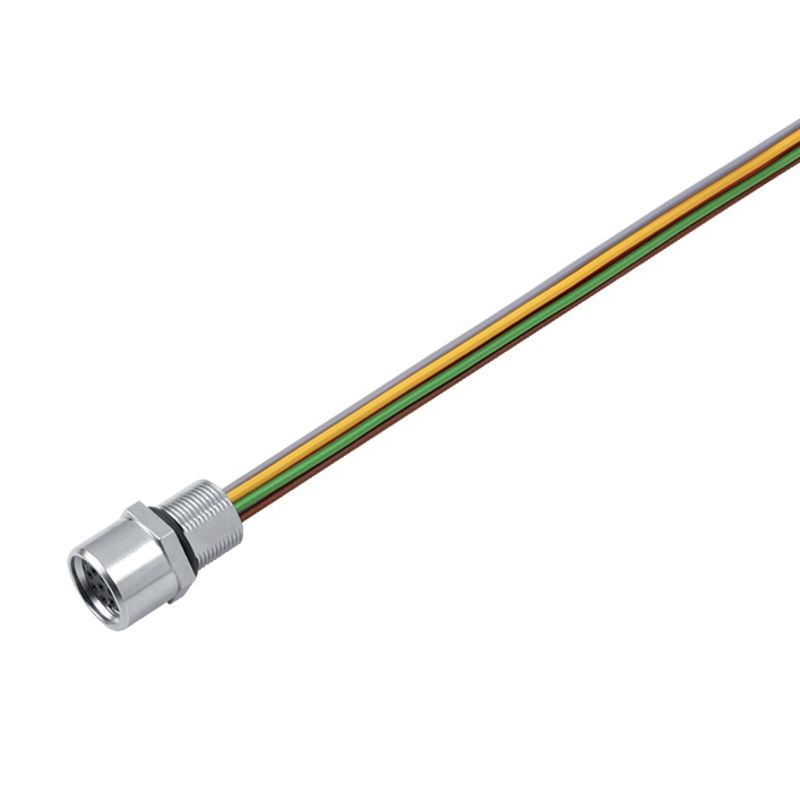

Built-in plugs, M8 thread, Female socket, straight, Mounting thread: M8, Number of poles: 8, Strand / cable length: 0.2 m

№ продукта 1467630000
Загрузить спецификации Инженерная поддержка
Связанные продукты 5
Tanúsítványok General ordering data Размеры и массы Environmental Product Compliance Specyfikacje techniczne kabla Technical data customisable plug-in connectors Normy General data Besorolások

Tanúsítványok

ROHS
Megfelel

General ordering data

Version
Built-in plugs, M8 thread, Female socket, straight, Mounting thread: M8, Number of poles: 8, Strand / cable length: 0.2 m
Código
1467630000
Type
SAIE-M8B-8-0.2U-FP
GTIN (EAN)
4050118273373
Qty.
1 items

Размеры и массы

Масса нетто
10 g

Environmental Product Compliance

RoHS Compliance Status
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Specyfikacje techniczne kabla

Core cross-section
0,14 mm²
Código de color
brun
blå
svart
Número de polos
8
Strand / cable length
0,2 m
Wire cross section (Print/Online)
0,14 mm²

Technical data customisable plug-in connectors

Cable gland
M 8
Hlavní materiál krytu
Brass
nickel-plated
Jmenovité napětí
30 V
Kódování
nessuno
Nominal current
1,5 A
Plugging cycles
≥ 100
Povrch kontaktu
позолоченный
Počet pólů
8
Protection degree
IP67
когда ввинчен
Temperature range of housing
-25…+85 °C
Typ připojení
Conector hembra

Normy

Connector standard
IEC 61076-2-104

General data

Anslutning 1
M8
Anslutning 2
Flying wires
Codifica
brak
Filetage du raccordement
M8 Gewinde
Kabeldragningsarea (utskrift/online)
0,14 mm²
Kabelförskruvning
M 8
Ledarytterdiameter
-
Monteringsgänga
M8
Märkspänning
30 V
Nennstrom
1,5 A
Nominal voltage
30 V
Numero di poli
8
Plugging cycles
≥ 100
Rodzaj przyłącza
Buchse
Schutzart
IP67
atornillado
Sezione del conduttore
0,14 mm²
Superficie dei contatti
förgylld
Temperaturområde kapsling
-25…+85 °C
Tråd-/kabellängd
0,2 m
Основной материал корпуса
Brass
nickel-plated

Besorolások

ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
