SAIL-7/8G-4-2.0U
SAIL-7/8G-4-2.0U
Rozměrový výkres
Male, straight
SAIL-7/8G-4-2.0U
Schéma pólů
Male
SAIL-7/8G-4-2.0U
Schéma připojení

SAIL-7/8G-4-2.0U

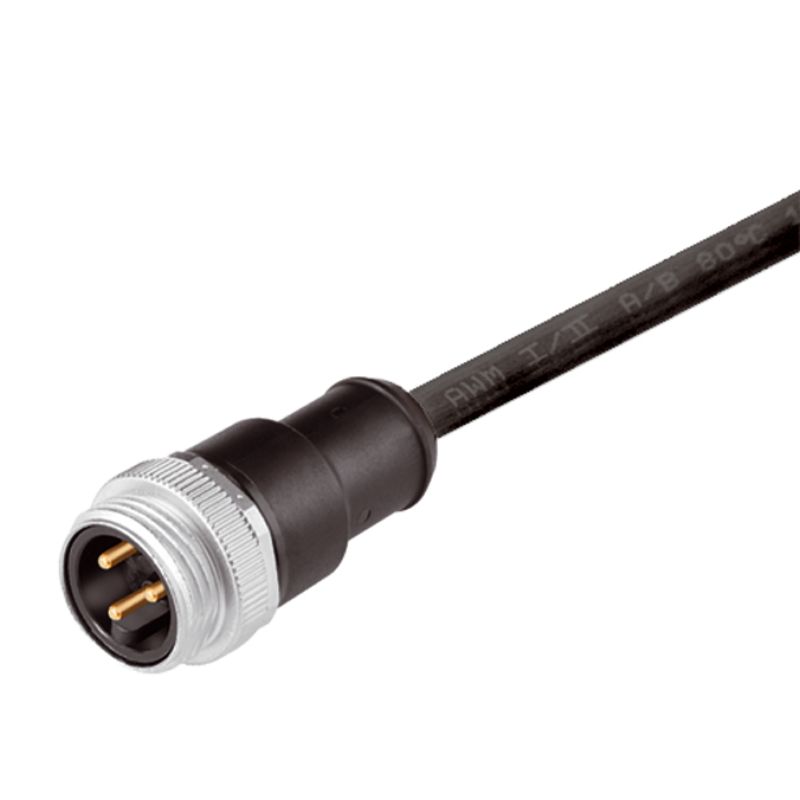

Vedení senzoru/aktoru, jeden konec bez konektoru, 7/8", Počet pólů : 4 (3 + PE), 2 m, pin, rovný, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1292120200
Stáhnout datový list Technická podpora
Связанные продукты 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Všeobecné objednací údaje

Version
Vedení senzoru/aktoru, jeden konec bez konektoru, 7/8", Počet pólů : 4 (3 + PE), 2 m, pin, rovný, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1292120200
Typ
SAIL-7/8G-4-2.0U
GTIN (EAN)
4050118087888
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
200 g

Shoda produktu s prostředím

RoHS Compliance Status
Vyhovující
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technické specifikace kabelu

Bending cycles
5 mil.
Bending radius, min., moving
7,5x průměr kabelu
Colour coding
hnědá
bílá
modrá
černá
Configurable cable length
Ne
Couleur de la gaine
černá
Halogen
Ne
Idoneità all'installazione con catene portacavi
Ano
Insulation
TPM
Irradiation crosslinked
Ne
Longitud de cable
2 m
Number of poles
4 (3 + PE)
Outer cladding in accordance with UL AWM style
20234 (80 °C / 1000 V)
Outside diameter
8 mm ± 0.2 mm
PE működés
Ano
Resistant to welding beads
Ne
Sheath material
PUR
Shielded
Ne
Temperature range, moving
-20...80 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
0 °/m
Welding spark resistance
Ne
코어 단면적
1,5 mm²

Všeobecné technické údaje

Coding
žádná
Connection thread
7/8"
Contact material
CuZn
Contact surface
Au (zlato)
Cykly zapojování
≥ 100
Housing main material
PUR
Insulation resistance
108 Ω
Jmenovité impulzní napětí
2.500 V
Jmenovité napětí
300 V
Jmenovité napětí (UL)
600 V
Jmenovitý proud
9 A
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
propojeno můstkem
Ne
Rozsah teplot krytu
-40 … +85 ° C
Stupeň krytí
IP68
přišroubované
Version
pin, rovný
Závažnost znečištění
3

Elektrické vlastnosti

Insulation resistance
108 Ω
Nominal voltage
300 V
Rated current
9 A (4 a 5 pólů), 12 A (3 póly)

Obecné standardy

N.º de certificado (cULus)
E307231

Konektor, vlevo

Zástrčka vlevo
IP68, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Obrázky produktů

Název ilustrace 06
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
