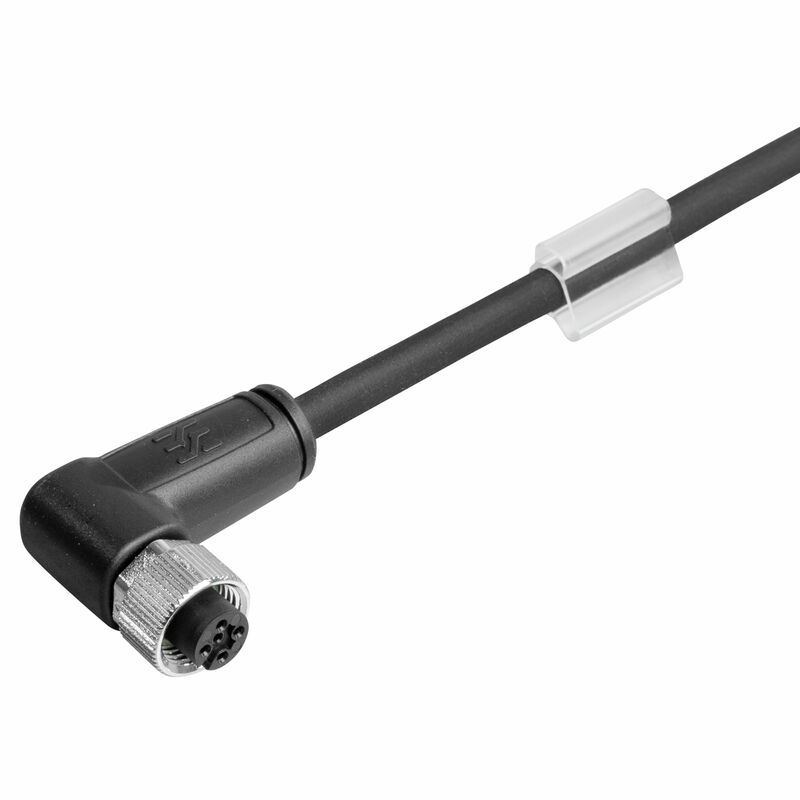

SAIL-M12BW-5-2.5U
SAIL-M12BW-5-2.5U
Rozměrový výkres
Angled socket
SAIL-M12BW-5-2.5U
Schéma pólů
M12 = A-coded
SAIL-M12BW-5-2.5U
Schéma připojení
SAIL-M12BW-5-2.5U
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-5-2.5U

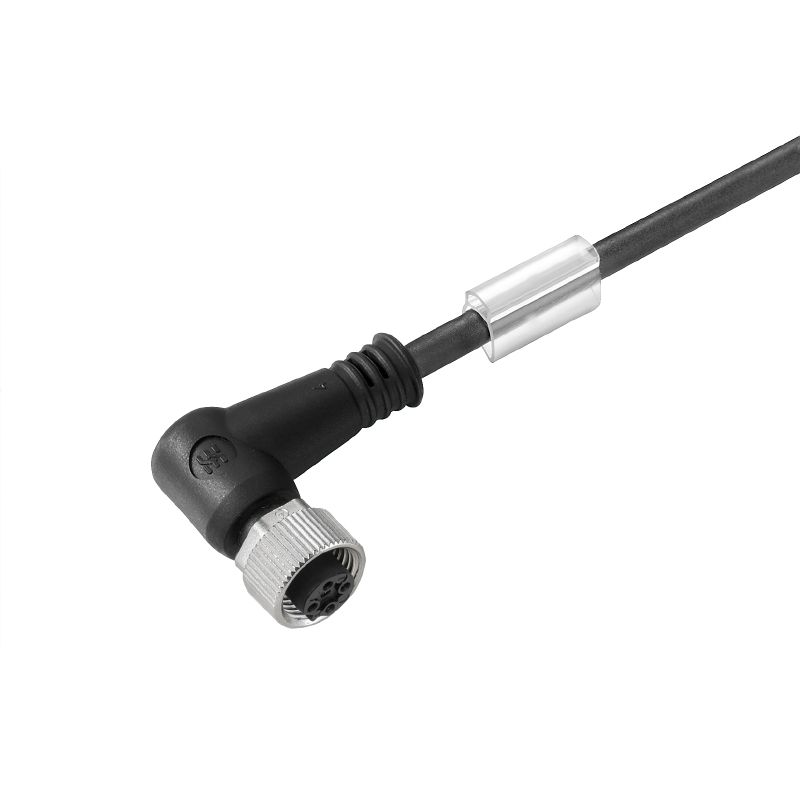

Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 5, 2.5 m, Samice, zahnutý, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 9457690250
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 7 Příbuzné výrobky 13
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Všeobecné objednací údaje

Wersja
Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 5, 2.5 m, Samice, zahnutý, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Nr zam.
9457690250
Typ
SAIL-M12BW-5-2.5U
GTIN (EAN)
4008190311957
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
94,16 g

Shoda produktu s prostředím

Status zgodności z dyrektywą RoHS
V souladu s výjimkou
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
Ne
Bending cycles
12 mil.
Colour coding
hnědá
bílá
modrá
černá
šedá
Core cross-section
0,34 mm²
Cykle zginania przy rozciąganiu
> 5 Mio.
Délka kabelu
2,5 m
Długość skręcania
1 m
Guaina secondo UL AWM Style
20549 (80 °C / 300 V)
Halógenos
Ne
Hydrolysis and microbe resistant
Ano
Irradiazione con legami trasversali
Ne
Konfigurálható kábelhossz
Ne
LABS-free
Ano
Liczba biegunów
5
Matériau de la gaine
PUR
Nucleo secondo UL AWM Style
10493 (80 °C / 300 V)
Number of wires
5
Odporne na ściegi spawalnicze
Ne
Radio de flexión mín., con movimiento
10 x průměr kabelu
Radio de flexión mín., fijo
5 *průměr
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Sheathing colour
černá (podobná odstínu RAL 9005)
Suitable for cable carriers
Ano
Vitesse
3,33 m/s
Wytrzymałość na skręcanie
180 °/m
Zakres temperatur, stały
-50...80 °C
Zakres temperatur, zmienny, min. / maks.
-25...60 °C
Ölbeständigkeit
Yes
Średnica zewnętrzna
4.7 mm ± 0.15 mm
용접 스파크 저항
Ne

Všeobecné technické údaje

Cykly zapojování
≥ 100
Isolationsmotstånd
108 Ω
kodowanie
A-kódování
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
Nominal current
4 A
Nominal voltage
60 V
Powierzchnia styku
Pozlacené
propojeno můstkem
Ne
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
přišroubované
IP69
Utahovací moment
M12: 0,8 - 1,2 Nm
Závažnost znečištění
3
Ścieżka połączenia
M12
Исполнение
Samice, zahnutý
Основной материал корпуса
PUR

Elektrické vlastnosti

Napięcie znamionowe
60 V
Opór izolacji
108 Ω

Obecné standardy

Standardní konektor
IEC 61076-2-101
Č. osvědčení (cULus)
E307231

Standardy

Standardní konektor
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samice, S úhlem 90°, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
