SAIL-M8GM8G-3-2.0V
SAIL-M8GM8G-3-2.0V
Dimensioned drawing
Straight socket
SAIL-M8GM8G-3-2.0V
Dimensioned drawing
Male, straight
SAIL-M8GM8G-3-2.0V
Pole scheme
Male
SAIL-M8GM8G-3-2.0V
Pole scheme
Socket
SAIL-M8GM8G-3-2.0V
Wiring diagram
Schaltbild
SAIL-M8GM8G-3-2.0V
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8G-3-2.0V

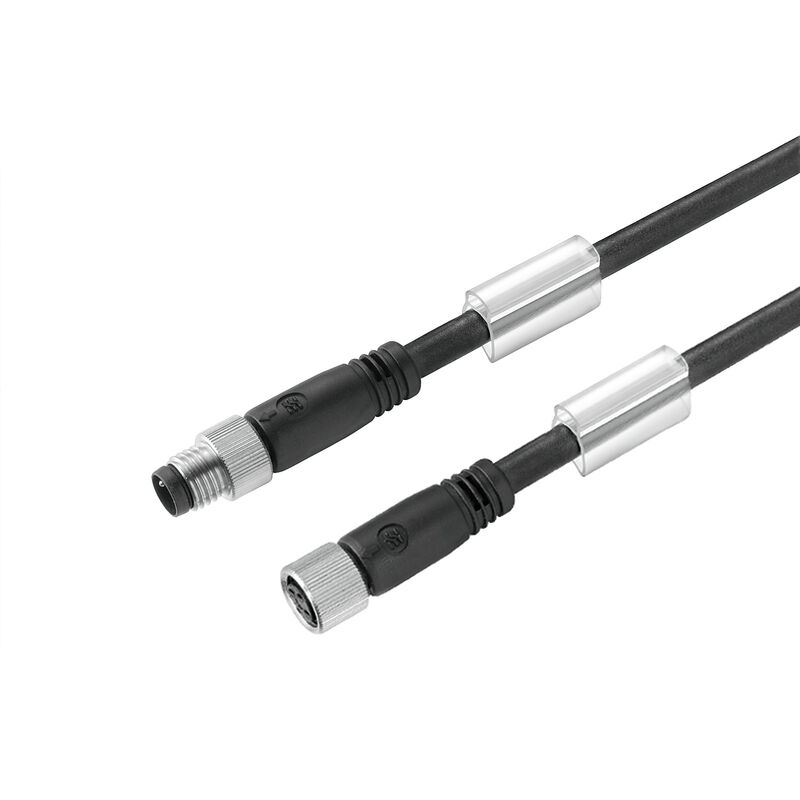

Sensor/Aktuator-Ledning, Anslutningsledning, M8 / M8, Antal poler : 3, 2 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PVC, Halogener: Ja

Tuotteen tunnus 1927150200
Lataa tietosivu Tekninen tuki
Lisävarusteet 6 Samankaltaiset tuotteet 11
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Technical specifications for cable General technical data Electrical properties Standardy ogólne Стандарты Вилка левосторонняя Вилка правосторонняя Klassificeringar

Godkännanden

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

Allmänna beställningsdata

버전
Sensor/Aktuator-Ledning, Anslutningsledning, M8 / M8, Antal poler : 3, 2 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PVC, Halogener: Ja
주문 번호
1927150200
유형
SAIL-M8GM8G-3-2.0V
GTIN(EAN)
4032248798902
Förp.
1 items

Mått och vikter

Nettovikt
69 g

Miljööverenstämmelse för produkt

RoHS 준수 상태
Kompatibel med undantag
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

UL AWM 방식 규격 외부 클래딩
2464 (80 °C / 300 V)
구성 가능 케이블 길이
No
비틀림 저항
0 °/m
온도 범위, 고정
-30...80 °C
온도 범위, 이동
-5...80 °C
외경
4.5 mm ± 0.2 mm
외피 색상
czarny
외피 재질
PVC
용접 비드 내성
Nie
용접 스파크 저항
Nie
절연
PVC
조사 교차결합
Нет
차폐
Нет
컬러 코딩
коричневый
синий
черный
케이블 길이
2 m
케이블 캐리어에 적합
Нет
코어 단면적
0.25 mm²
폴 수
3
할로겐
Ja

General technical data

LED
No
결선 나사산
M8 / M8
공칭 전압
60 V
나사선 링 재질
Brass, nickel-plated
버전
pin, straight - socket, straight
보호 등급
IP65
IP66
IP67
IP68
when screwed in
오염 심각도
3
절연 저항
108 Ω
점퍼 연결
Nie
접점 표면
pozłacany
정격 전류
4 A
조임 토크
M8: 0,5–0,6 Нм
코딩
A-кодировка
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

Electrical properties

공칭 전압
60 V
절연 저항
108 Ω

Standardy ogólne

인증 번호(cULus)
E307231
커넥터 표준
IEC 61076-2-104

Стандарты

커넥터 표준
IEC 61076-2-104

Вилка левосторонняя

플러그 좌측
M8, IP69, штыревой контакт, прямой, Пластмасса, неэкранированный

Вилка правосторонняя

플러그 우측
M8, IP69, розеточный контакт, прямой, Пластмасса, неэкранированный

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
