SAIP-M12BW-4-5.0U
SAIP-M12BW-4-5.0U
Dimensioned drawing
Angled socket
SAIP-M12BW-4-5.0U
Pole scheme
M12 = A-coded
SAIP-M12BW-4-5.0U
Wiring diagram
SAIP-M12BW-4-5.0U
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12BW-4-5.0U

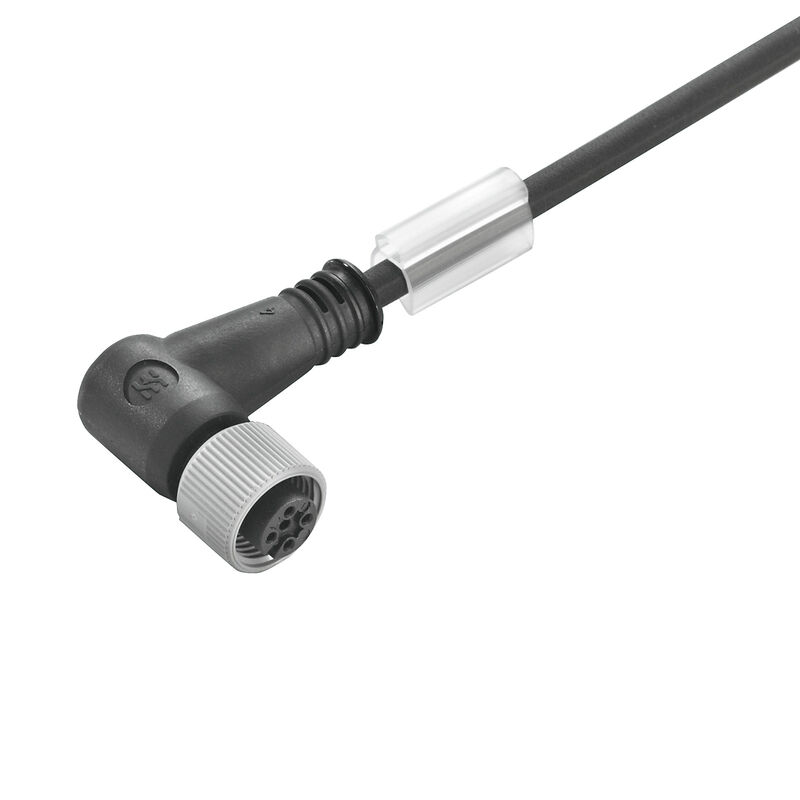

Sensor/actuator line, One end without connector, M12, Number of poles : 4, 5 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Item No. 1108780500
Download data sheet Engineering Support Product Downloads
Accessories 7 Related products 7
Approvals General ordering data Dimensions and weights Environmental Product Compliance Технические характеристики кабеля PB46 Общие технические данные Elektriska egenskaper Allmänna standarder Стандарты Plug, left Plug, right Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

General ordering data

Версия
Sensor/actuator line, One end without connector, M12, Number of poles : 4, 5 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Заказ №
1108780500
Тип
SAIP-M12BW-4-5.0U
GTIN (EAN)
4032248888313
Qty.
1 items

Dimensions and weights

Net weight
162 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant with exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Cykle gięcia
12 млн
Długość kabla
5 m
Ekranowane
Нет
Halogenki
Нет
izolacja
PP
kolor płaszcza
черный (аналогично RAL 9005)
liczba żył
4
Odporność na olej
Ja
promień zgięcia min., ruchomy
10 x kabeldiameter
promień zgięcia, min., ułożony na stałe
5 x kabeldiameter
Przekrój żyły
0,34 mm²
Przydatność do łańcucha ciągowego
Ja
Przyspieszenie
5 m/s²
Без линейного алкилбензол сульфоната
Ja
Диапазон температур, движущ.
-25...60 °C
Диапазон температур, стацион.
-50...80 °C
Длина скручивания
1 m
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Количество контактов
4
Материал оболочки
PUR
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Наружный диаметр
4.1 mm + 0.15 mm
Настраиваемая длина кабеля
Nej
Облучение с перекрестными связями
Nej
Огнестойкость
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
Прочность при кручении
180 °/m
Скорость
3,33 m/s
Стойкость к сварочным искрам
No
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
Yes
Устойчивые к каплям сварочного металла
No
Цветовая кодировка
brown
white
blue
black
Циклы изгиба при скручивании
> 5 Mio.

PB46 Общие технические данные

LED
Нет
Диапазон температур корпуса
-25…+85 °C
Исполнение
Hona, vinklad
Кодировка
A-kodad
Материал резьбового кольца
Plast
Момент затяжки
M12 (plastmutter): 0,6 - 0,8 Nm
Номинальное напряжение
250 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
förgylld
соединено перемычкой
Nej
Соединительная резьба
M12
Сопротивление изоляции
108 Ω
Степень загрязнения
3
Степень защиты
IP65
IP66
IP67
IP68
when screwed in
Циклы коммутации
≥ 100

Elektriska egenskaper

Номинальное напряжение
250 V
Сопротивление изоляции
108 Ω

Allmänna standarder

Norma dot. łączników wtykowych
IEC 61076-2-101
Nr certyfikatu (cULus)
E307231

Стандарты

Norma dot. łączników wtykowych
IEC 61076-2-101

Plug, left

Штекер левый
M12, A-coded, IP69, male contact, angled 90°, Plastic, unshielded

Plug, right

Штекер правый
free conductor end

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
