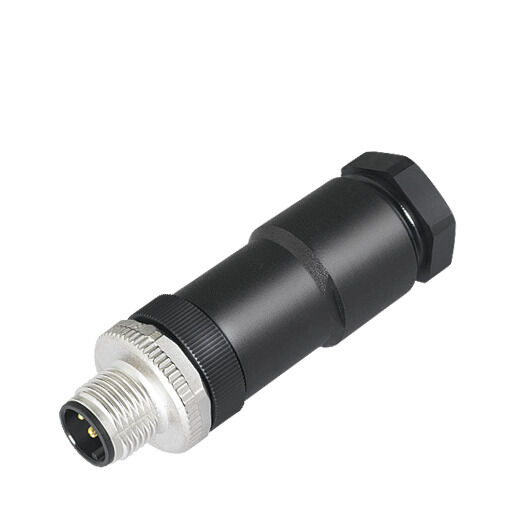

SAISGS-P-4A-8/10-M12
SAISGS-P-4A-8/10-M12
Schemat biegunów
M12 = A-coded

SAISGS-P-4A-8/10-M12

Dołączalny łącznik instalacyjny, M12

Nr. produktu 1353700000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 13
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Dane techniczne adaptowalnych złączy wtykowych Dane ogólne Normy Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Dołączalny łącznik instalacyjny, M12
Nr zam.
1353700000
Typ
SAISGS-P-4A-8/10-M12
GTIN (EAN)
4050118156188
Ilość
1 szt.

Wymiary i masa

Szerokość
63 mm
Szerokość (cale)
2,48 inch
Średnica
20,2 mm
Net weight
23 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dane techniczne adaptowalnych złączy wtykowych

Cykle wpinania
≥ 100
Dławnica kablowa
PG 11
kodowanie
Kodowanie A
LED
Nie
Liczba biegunów
4
Materiał pierścienia gwintowanego
odlew ciśnieniowy cynkowy
Materiał styków
CuZn
Napięcie znamionowe
250 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PA
Powierzchnia styku
pozłacany
Przekrój przyłącza przewodu, maks.
1,5 mm²
Przekrój przyłącza przewodu, min.
0,14 mm²
Przekrój przyłącza, maks.
1,5 mm²
Przekrój przyłącza, min.
0,5 mm²
Przyłącze ekranu
Nie
Prąd znamionowy
Zestyki 1-4 8A, zestyk 5 2A
Rodzaj przyłącza
złącze śrubowe
Rodzaj styku
Złącze męskie
Stopień ochrony
IP67
Stopień zanieczyszczenia
3
Zakres temperatury obudowy
-40 … +85 ° C
Znamionowe natężenie prądu
8 A
Średnica kabla, maks.
10 mm
Średnica kabla, min.
8 mm

Dane ogólne

Liczba biegunów
4
złącze 1
M12
Przyłącze 2
Śruba
Podstawowy materiał obudowy
PA
Connection thread
M12
Contact material
CuZn
Contact surface
Gold-plated
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Wire connection cross section, finely stranded, max.
1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,14 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
1,5 mm²
Sezione di collegamento cavo, rigido, min.
0,14 mm²
Wire cross-section, solid, max.
1,5 mm²
Kontakthållare, material
PA
Protection degree
IP67
Cykle wpinania
≥ 100

Normy

Norma dot. łączników wtykowych
IEC 61076-2-101

Klasyfikacje

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
