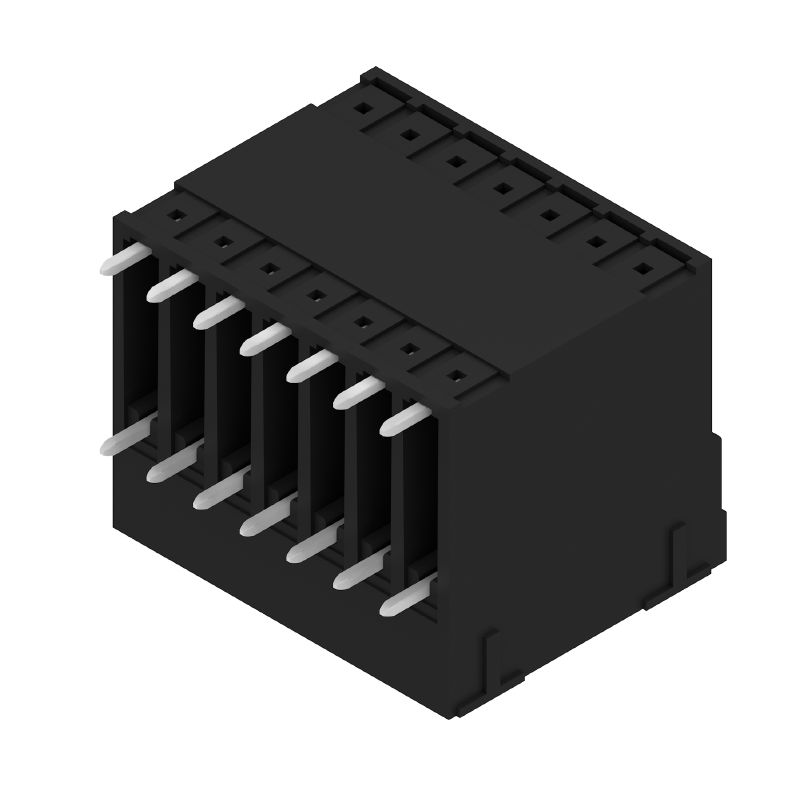

SCD-THR 3.81/14/90G 3.2SN BK BX
Product image
SCD-THR 3.81/14/90G 3.2SN BK BX
Dimensional drawing

SCD-THR 3.81/14/90G 3.2SN BK BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT/THR-forrasztott csatlakozással, 3.81 mm, Pólusszám: 14, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz

Cikkszám 1973780000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 2 A következő ellendarabja 1 Kapcsolódó termékek 15
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

版本
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT/THR-forrasztott csatlakozással, 3.81 mm, Pólusszám: 14, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
订货号
1973780000
Típus
SCD-THR 3.81/14/90G 3.2SN BK BX
GTIN (EAN)
4032248683291
Qty.
50 Darab
Termékadatok
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Csomagolás
Doboz

Méretek és tömegek

Depth
21.9 mm
Mélység (coll)
0,862 inch
高度
25.9 mm
Magasság (coll)
1,02 inch
Legalacsonyabb változat magassága
22.7 mm
Width
28.06 mm
Szélesség (coll)
1,105 inch
Nettó tömeg
9.95 g

Termékek környezetvédelmi megfelelősége

RoHS 合规状态
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Rodzina produktów
OMNIMATE Signal - sorozat BC/SC 3.81
Вид соединения
Áramköri lap csatlakozás
Mounting onto the PCB
THT/THR-forrasztott csatlakozással
Pitch in mm (P)
3.81 mm
Raszter inch-ben (P)
0.15 "
90°
Количество полюсов
14
Количество контактных штырьков на полюс
1
솔더 핀 길이(l)
3.2 mm
Solder pin length tolerance
+0,02 / -0,02 mm
Forrasztótüske méretei
d = 1,0 mm
Nyolcszögletű
Размеры выводов под пайку = допуск d
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1.3 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Forraszbetét külső átmérője
2.1 mm
Sablon nyílás átmérő
1.9 mm
L1, mm
22.86 mm
L1, inch
0.9 "
Sorok száma
2
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
8 N
Húzóerő / pólus, max.
5.5 N

Anyagjellemzők

Szigetelőanyag
LCP GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17.5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
13.9 A
Névleges áram, min. pólusszám (Tu=40°C)
17 A
Névleges áram, maximális pólusszám (Tu=40°C)
12.3 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2.5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2.5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2.5 kV
Rövid idejű határáram ellenállás
3 x 1s mit 76 A

CSA névleges adatok

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
11 A
Номинальный ток (группа использования D/UL 1059)
11 A
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Packaging
Doboz
VPE length
260 mm
VPE width
200 mm
VPE height
28 mm

Fontos megjegyzés

IPC 标准的符合性
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
备注
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • P a rajzon = osztás
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
