SCDN 3.81/06/90G 3.2SN OR BX

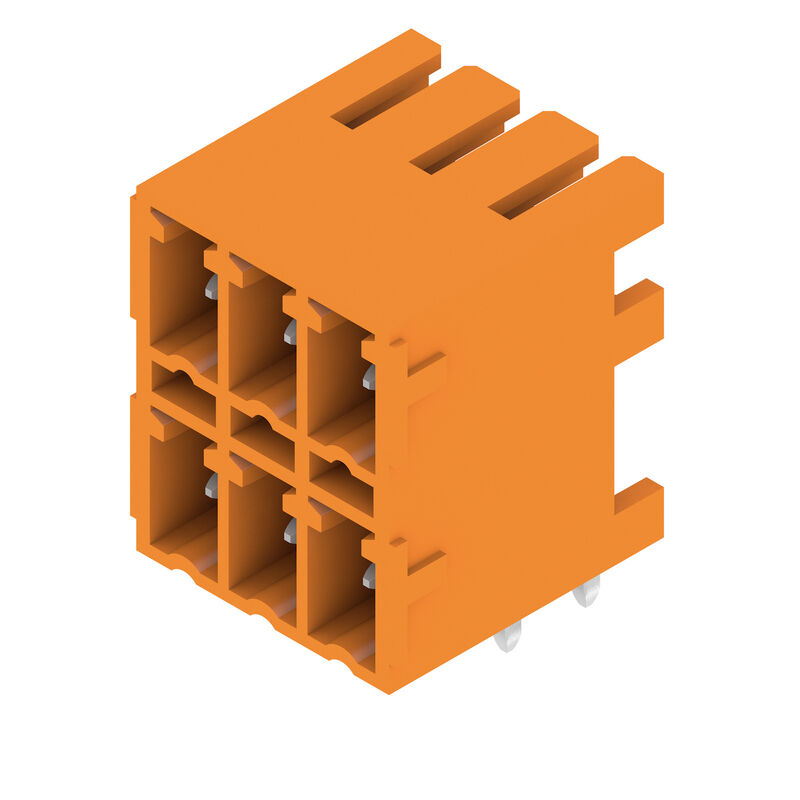

Obrázek výrobku
SCDN 3.81/06/90G 3.2SN OR BX

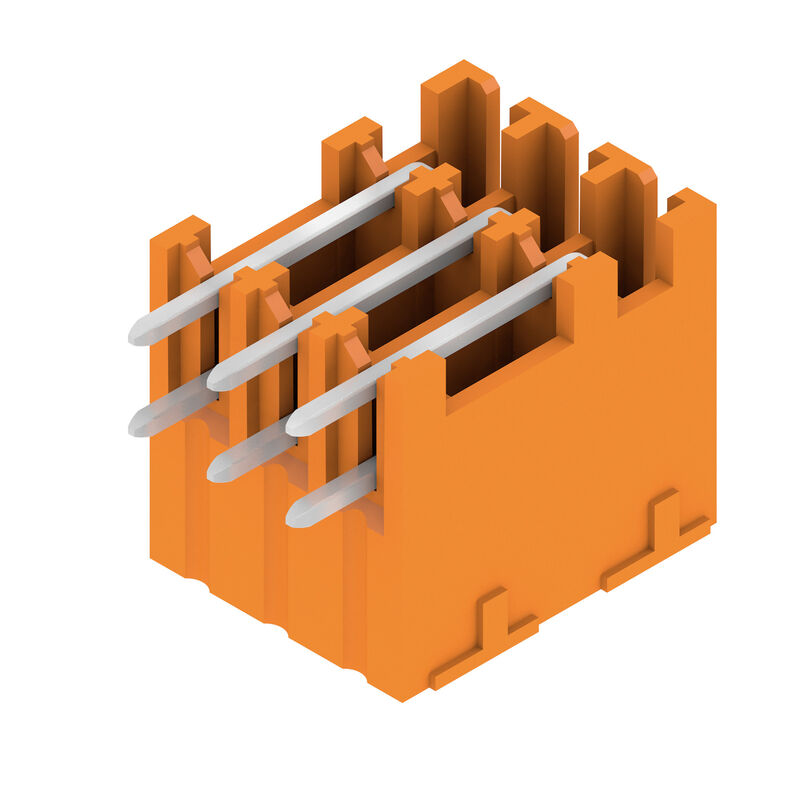

Obrázek výrobku
SCDN 3.81/06/90G 3.2SN OR BX
Dimensional drawing

SCDN 3.81/06/90G 3.2SN OR BX

Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 3.81 mm, Počet pólů: 6, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box

ID výrobku 1040420000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Je protikusem 1 Příbuzné výrobky 16
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Változat
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 3.81 mm, Počet pólů: 6, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
주문 번호
1040420000
Típus
SCDN 3.81/06/90G 3.2SN OR BX
GTIN (EAN)
4032248769087
Množství
50 ks
Údaje výrobku
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Balení
Box

Rozměry a hmotnosti

Profondeur
13,3 mm
Hloubka (v palcích)
0,524 inch
Posizione verticale
18,4 mm
Výška (v palcích)
0,724 inch
Nejvyšší nebo nejnižší verze
15,2 mm
Szélesség
12,82 mm
Šířka (v palcích)
0,505 inch
Čistá hmotnost
2,394 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BC/SC 3,81
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
3,81 mm
Rozteč v palcích (P)
0,15 "
Výstupní tvarovka
90°
Počet pólů
6
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Tolerance délky pájecích pinů
+0,02 / -0,2 mm
Rozměry pájecích pinů
d = 1,0 mm
Osmiúhlý
Rozměry pájecích pinů = d tolerance
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,2 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
7,62 mm
L1 v palcích
0,3 "
Počet řad
2
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Objemový odpor
≤5 mΩ
Může být kódováno
Ano

Údaje o materiálu

Izolační materiál
PA GF
Barevný
Oranžová
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
II
Komparativní index sledování (CTI)
≥ 550
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina mědi
Поверхность контакта
pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
13,2 A
Märkström, min. antal poler (Tu=40°C)
17 A
Märkström, max. antal poler (Tu=40°C)
12,2 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Short-time withstand current resistance
3 x 1 s se 76 A

Jmenovité údaje podle CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
11 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A

Jmenovité údaje podle UL 1059

Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
11 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A

Balení

Balení
Box
Délka VPE
240 mm
Šířka VPE
131 mm
Výška VPE
27 mm

Důležitá poznámka

IPC conformity
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Notes
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • P na nákresu = rozteč
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
