SCDV 3.81/14/90F 3.2SN OR BX

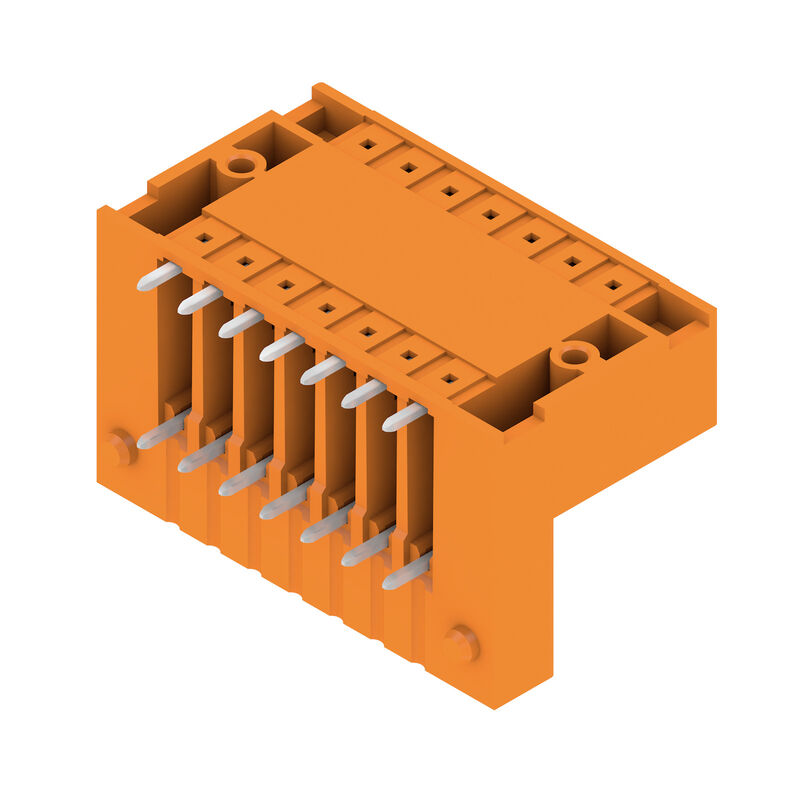

Product image
SCDV 3.81/14/90F 3.2SN OR BX

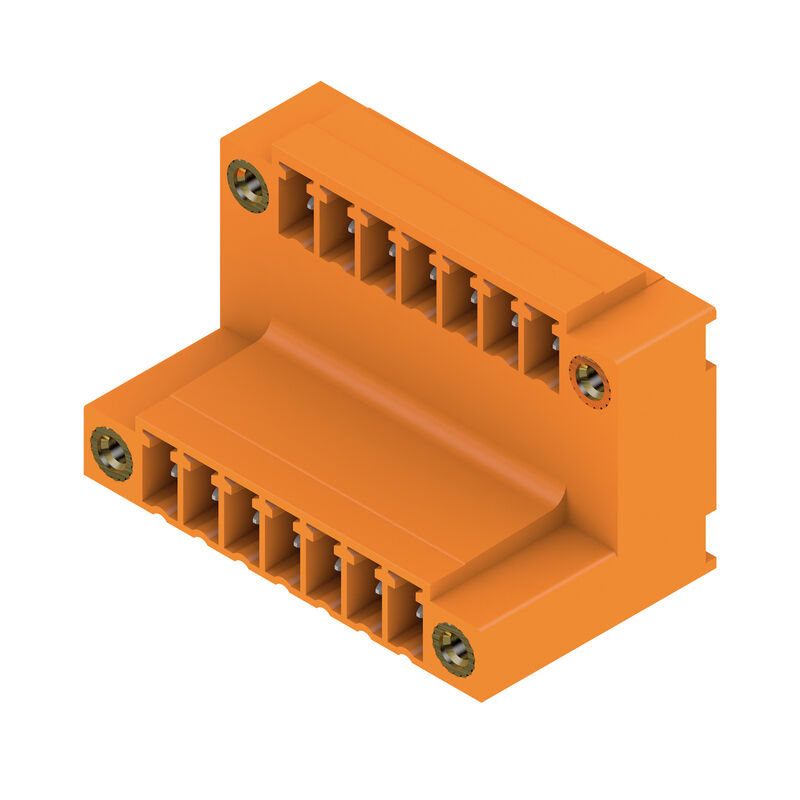

Product image
SCDV 3.81/14/90F 3.2SN OR BX
Dimensional drawing

SCDV 3.81/14/90F 3.2SN OR BX

PCB plug-in connector, male header, Flange, THT solder connection, 3.81 mm, Number of poles: 14, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Cikkszám 1032630000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 11
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Rated data acc. to IEC Rated data acc. to CSA Dane znamionowe wg UL 1059 Packing Important note Classifications

Approvals

ROHS
Conform

General ordering data

Version
PCB plug-in connector, male header, Flange, THT solder connection, 3.81 mm, Number of poles: 14, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Order No.
1032630000
Type
SCDV 3.81/14/90F 3.2SN OR BX
GTIN (EAN)
4032248771905
Qty.
50 items
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box

Dimensions and weights

Depth
21,9 mm
Depth (inches)
0,862 inch
Height
25,9 mm
Height (inches)
1,02 inch
Height of lowest version
22,7 mm
Width
37,06 mm
Width (inches)
1,459 inch
Net weight
9,37 g

Environmental Product Compliance

RoHS Compliance Status
Compliant with exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf6d7a85-f544-4ef5-9f0d-e42877c7f5e6

System specifications

Termékcsalád
OMNIMATE Signal - series BC/SC 3.81
Csatlakozás típusa
Board connection
Felszerelés NYÁK-ra
THT solder connection
Raszter mm-ben (P)
3,81 mm
Rozteč v palcích (P)
0,15 "
Výstupní tvarovka
90°
Nombre de pôles
14
Number of solder pins per pole
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
+0,02 / -0.2 mm
Solder pin dimensions
d = 1,0 mm
Nyolcszögletű
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,2 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
22,86 mm
L1, inch
0,9 "
Sorok száma
2
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
7,5 N
Húzóerő / pólus, max.
5,5 N
Tightening torque
  • Forgatónyomaték típusa:
    Mounting screw, PCB
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Alkatrész szám:
        1610740000

Material data

Insulating material
PA GF
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
Classe d'infiammabilità UL 94
V-0
Contact material
Cu-ötvözet
Contact surface
ónozott
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 76 A

Rated data acc. to CSA

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
11 A
Rated current (Use group D / CSA)
10 A

Dane znamionowe wg UL 1059

Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
11 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A

Packing

Csomagolás
Box
VPE hosszúság
260 mm
VPE szélesség
200 mm
VPE magasság
28 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • P on drawing = pitch
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
