SL 5.00/16/180B 3.2SN OR BX

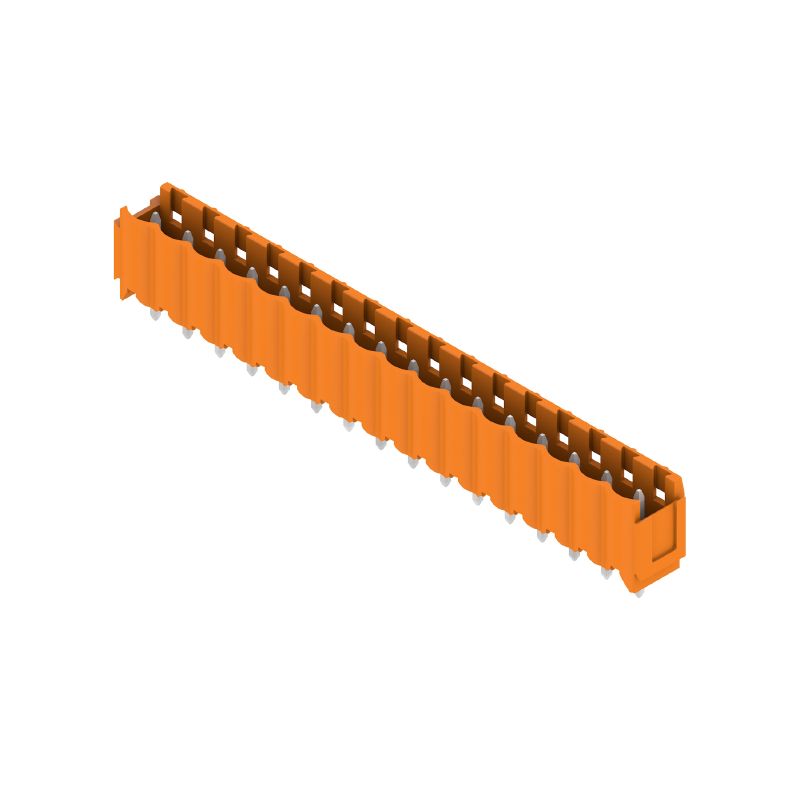

Illustrazione del prodotto
SL 5.00/16/180B 3.2SN OR BX
Illustrazione del prodotto
SL 5.00/16/180B 3.2SN OR BX
Dimensional drawing

SL 5.00/16/180B 3.2SN OR BX

PCB plug-in connector, male header, Dovetails for fixing blocks, THT solder connection, 5.00 mm, Number of poles: 16, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box

N.º de artículo 1581920000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 10 Es contrapieza de 6 Productos relacionados 32
Approvals Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto System specifications Werkstoffdaten Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Note importante Klassifikationen

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

Datos generales para pedido

Versione
PCB plug-in connector, male header, Dovetails for fixing blocks, THT solder connection, 5.00 mm, Number of poles: 16, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box
N. d’ordine
1581920000
Tipo
SL 5.00/16/180B 3.2SN OR BX
GTIN (EAN)
4008190068639
CPZ
50 Pieza
Valores característicos del producto
IEC: 400 V / 18 A
UL: 300 V / 15 A
Embalaje
Caja

Dimensiones y pesos

Profondità
8,4 mm
Profondità (pollici)
0,331 inch
Posizione verticale
15,2 mm
Höhe (inch)
0,598 inch
Höhe niedrigstbauend
12 mm
Larghezza
82 mm
Width (inches)
3,228 inch
Peso netto
4,822 g

Conformidad medioambiental del producto

Stato conformità RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%
Impronta carbonica di prodotto
  • Cradle to gate:
    0,052 kg CO2 eq.

System specifications

Famiglia prodotti
OMNIMATE Signal - series BL/SL 5.00
Tipo di collegamento
Platinenanschluss
Montaggio su circuito stampato
THT solder connection
Passo in mm (P)
5 mm
Passo in pollici (P)
0,197 "
180°
Número de polos
16
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,2 mm
Dimensioni del codolo a saldare
d = 1,2 mm
octogonal
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 in mm
75 mm
L1 en pulgadas
2,953 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
10 N
Fuerza de extracción/polo, máx.
8 N

Werkstoffdaten

Materiale isolante
PBT
Colori
Orange
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
Grado inflamabilidad según UL 94
V-0
Materiale dei contatti
Aleación de Cu
Superficie dei contatti
estañado
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 2...4 µm Sn mate
Struttura a strati del connettore maschio
1...3 µm Ni / 2...4 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
18 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
14,5 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
15 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
12 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Portata transitoria
3 x 1s mit 120 A

Rated data acc. to CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
15 A
Corrente nominale (Gruppo D / CSA)
10 A
Riferimento ai valori di omologazione
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Rated data acc. to UL 1059

Istituto (UR)
UR
N° certificato (UR)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
15 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Riferimento ai valori di omologazione
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Packing

Imballaggio
Box
Lunghezza VPE
197 mm
Larghezza VPE
134 mm
Altezza VPE
37 mm

Note importante

Conformità IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Note
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
