SL-SMT 5.08HC/02/270GL 1.5SN BK RL

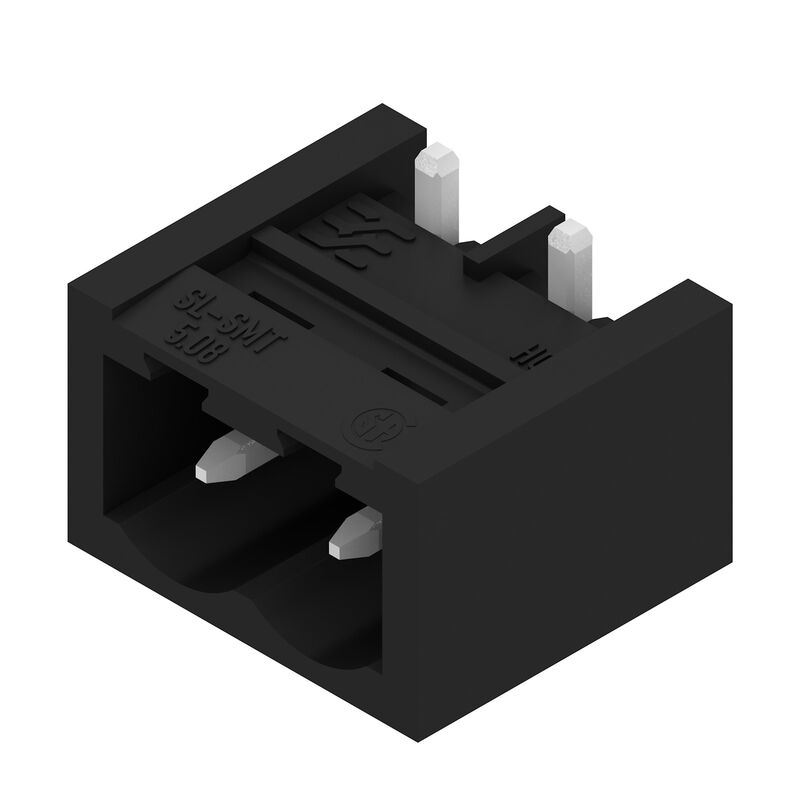

Illustrazione del prodotto
SL-SMT 5.08HC/02/270GL 1.5SN BK RL

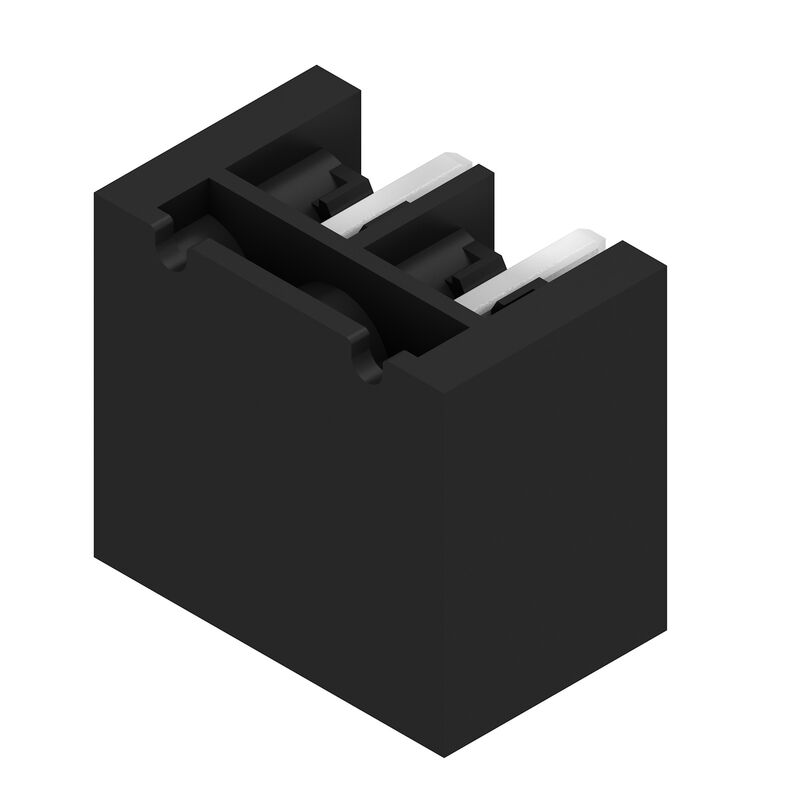

Illustrazione del prodotto
SL-SMT 5.08HC/02/270GL 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/02/270GL 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/02/270GL 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 5.08HC/02/270GL 1.5SN BK RL
Esempio d'uso
Compliant with existing standards
SL-SMT 5.08HC/02/270GL 1.5SN BK RL
Vantaggi del prodotto
Safe power transmission
Proven properties

SL-SMT 5.08HC/02/270GL 1.5SN BK RL

Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT/THR, 5.08 mm, Numero di poli: 2, 270°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Tape

N. articolo 1877740000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 È la controparte di 23 Prodotti correlati 7
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT/THR, 5.08 mm, Numero di poli: 2, 270°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Tape
N. d’ordine
1877740000
Tipo
SL-SMT 5.08HC/02/270GL 1.5SN BK RL
GTIN (EAN)
4032248467891
CPZ
350 Pezzo
Parametri prodotto
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Imballaggio
Tape

Dimensioni e pesi

Profondità
12 mm
Profundidad (pulgadas)
0,472 inch
Posizione verticale
10 mm
Altezza (pollici)
0,394 inch
Altezza minima
8,5 mm
Larghezza
13,36 mm
Larghezza (pollici)
0,526 inch
Čistá hmotnost
2,042 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Specifiche di sistema

Famiglia prodotti
OMNIMATE Signal - Serie BL/SL 5.08
Tipo di collegamento
Collegamento al circuito stampato
Montaggio su circuito stampato
Collegamento a saldare THT/THR
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Angolo di uscita
270°
Numero di poli
2
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
1,5 mm
Tolleranza della lunghezza del codolo a saldare
0 / -0,3 mm
Dimensioni del codolo a saldare
d = 1,2 mm
ottagonale
Bestückungsloch-Durchmesser (D)
1,4 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
5,08 mm
L1 in pollici
0,2 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
9 N
Forza d'estrazione/polo, max.
7 N

Dati del materiale

Izolační materiál
LCP GF
Colori
nero
Barevný graf (podobné)
RAL 9011
Gruppo materiali isolanti
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Contact surface
stagnato
Struttura a strati del collegamento a saldare
1...3 µm Ni / 2...4 µm Sn opaco
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn opaco
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-30 °C
Campo della temperatura di montaggio, max.
100 °C

Dati di dimensionamento secondo IEC

testado según la norma
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
27,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
19 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
24 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV

Dati di dimensionamento secondo CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1176845
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
18,5 A
Corrente nominale (Gruppo D / CSA)
18,5 A
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Istituto (UR)
UR
N° certificato (UR)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
18,5 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Imballaggio di livello ESD
statico dissipativo
Imballaggio
Tape
Lunghezza VPE
330 mm
Larghezza VPE
330 mm
Altezza VPE
39 mm
Profondità nastro (T2)
12,8 mm
Larghezza nastro (W)
32 mm
Profondità tasca nastro (K0)
12,3 mm
Altezza tasca nastro (A0)
12,3 mm
Larghezza tasca nastro (B0)
13,66 mm
Separazione tasca nastro (P1)
16 mm
Separazione foro nastro (E)
1,75 mm
Separazione tasca nastro (F)
14,2 mm
Diametro ∅ bobina nastro (A)
330 mm
Resistenza superficiale
Rs = 109 - 1012 Ω

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Diametro del foro di equipaggiamento D = 1,4+0,1 mm
• Diametro del foro di saldatura D = 1,5 + 0,1 mm, da 9 poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
