SLD 3.50/18/90G 3.2SN BK BX
Produktbild
SLD 3.50/18/90G 3.2SN BK BX
Produktbild
SLD 3.50/18/90G 3.2SN BK BX
Maßbild

SLD 3.50/18/90G 3.2SN BK BX

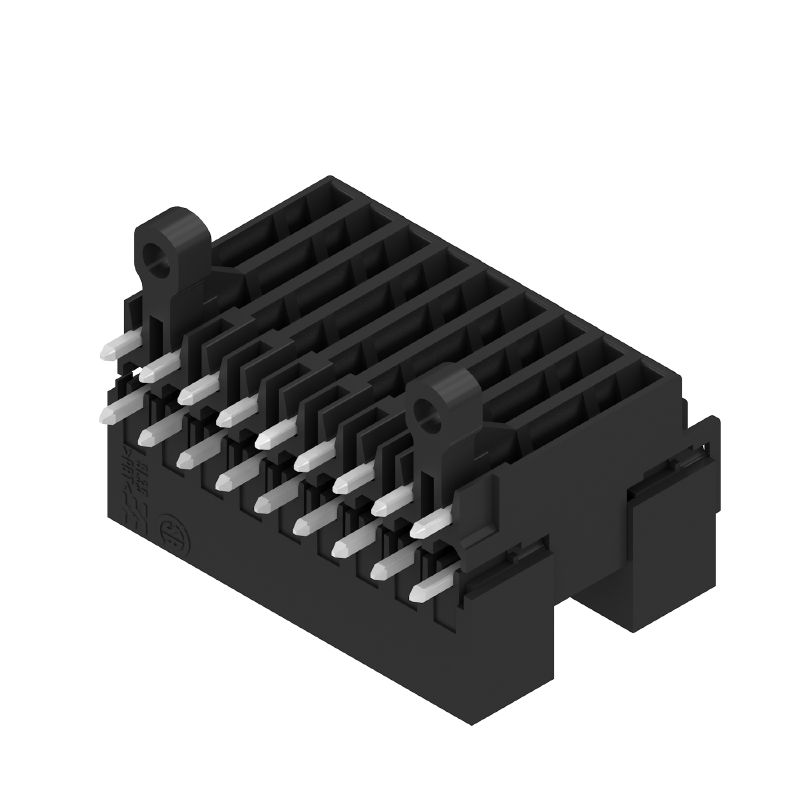

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 3.50 mm, Polzahl: 18, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box

Art.-Nr. 1453540000
Datenblatt herunterladen Téléchargements de produits Soutien à l'ingénierie
Verwandte Artikel 29
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 3.50 mm, Polzahl: 18, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
Best.-Nr.
1453540000
Art
SLD 3.50/18/90G 3.2SN BK BX
GTIN (EAN)
4050118259759
VPE
20 Stück
Produkt-Kennzahlen
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
24,7 mm
Tiefe (inch)
0,972 inch
Höhe
26,5 mm
Höhe (inch)
1,043 inch
Höhe niedrigstbauend
23,3 mm
Breite
32,9 mm
Breite (inch)
1,295 inch
Nettogewicht
10,554 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Famiglia prodotti
OMNIMATE Signal - Serie BL/SL 3.50
Tipo di collegamento
Platinenanschluss
Montaggio su circuito stampato
THT-Lötanschluss
Passo in mm (P)
3,5 mm
Passo in pollici (P)
0,138 "
Angolo di uscita
90°
Polzahl
18
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
0 / -0,3 mm
Lötstift-Abmessungen
d = 1,2 mm
oktogonal
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
28 mm
L1 in Zoll
1,102 "
Anzahl Reihen
2
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingers. gesteckt/ handrückens. ungest.
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Steckkraft/Pol, max.
10 N
Ziehkraft/Pol, max.
8 N

Werkstoffdaten

Isolierstoff
PBT
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Lötanschluss
2...3 µm Ni / 5...7 µm Sn glanz
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-30 °C
Temperature range, installation, max.
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
10,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
8 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
9 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
7 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
200 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
125 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s mit 80 A

Nenndaten nach CSA

Istituto (CSA)
CSA
N° certificato (CSA)
154685-1318353
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
8 A
Corrente nominale (Gruppo D / CSA)
8 A
Riferimento ai valori di omologazione
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Nenndaten nach UL 1059

Istituto (UR)
UR
N° certificato (UR)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
8 A
Corrente nominale (Gruppo D / UL 1059)
8 A
Riferimento ai valori di omologazione
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Verpackungen

Imballaggio
Box
Lunghezza VPE
100 mm
Larghezza VPE
85 mm
Altezza VPE
80 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
