SLS 5.08/05/180 SN OR BX

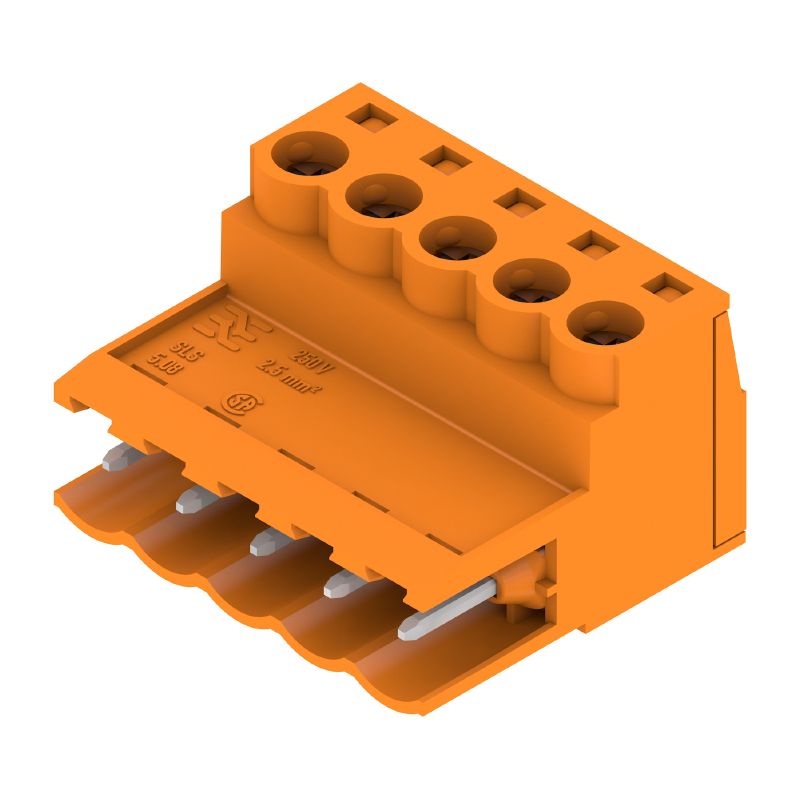

Obrázek výrobku
SLS 5.08/05/180 SN OR BX

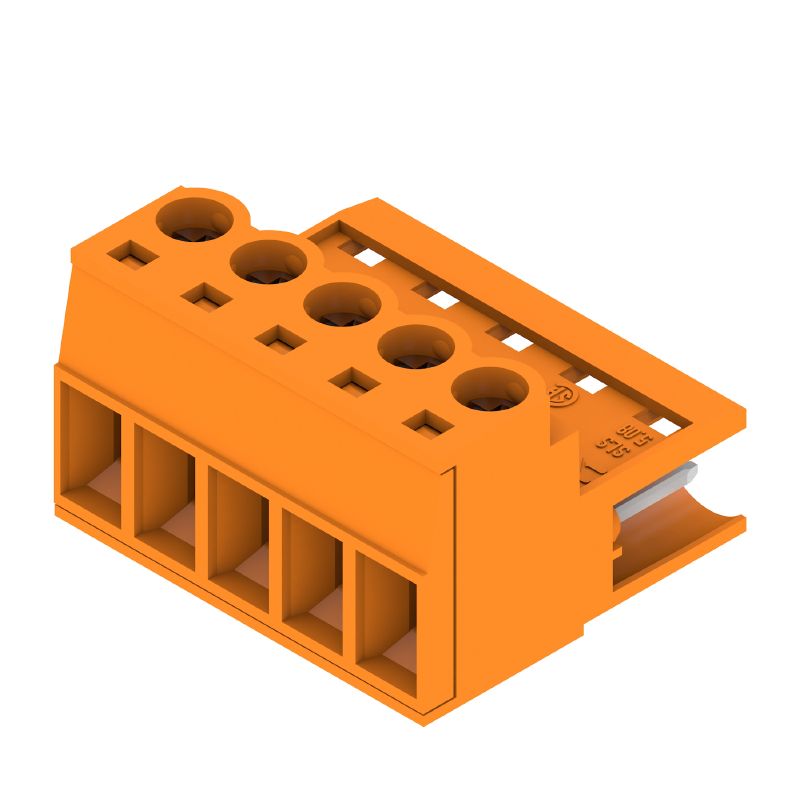

Obrázek výrobku
SLS 5.08/05/180 SN OR BX
Dimensional drawing
SLS 5.08/05/180 SN OR BX
Graph
SLS 5.08/05/180 SN OR BX
Graph
SLS 5.08/05/180 SN OR BX
Graph

SLS 5.08/05/180 SN OR BX

Conector para placa c.i., clavija macho, 5.08 mm, Número de polos: 5, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 3.31 mm², Caja

№ продукта 1627120000
Загрузить спецификации 엔지니어링 지원 제품 다운로드
Аксессуары 4 Является эквивалентом 23 Связанные продукты 18
Approvals Datos generales para pedido Dimensions and weights Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductors suitable for connection Bemessungsdaten nach IEC Datos nominales según CSA Données nominales selon UL 1059 Packing Type tests Important note Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Datos generales para pedido

Version
Conector para placa c.i., clavija macho, 5.08 mm, Número de polos: 5, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 3.31 mm², Caja
Order No.
1627120000
Type
SLS 5.08/05/180 SN OR BX
GTIN (EAN)
4008190199630
Qty.
72 Pezzo
Parametri prodotto
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Imballaggio
Box

Dimensions and weights

Depth
22,2 mm
Depth (inches)
0,874 inch
Height
15,3 mm
Height (inches)
0,602 inch
Width
25,4 mm
Szélesség (coll)
1 inch
Net weight
8,16 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Parámetros del sistema

Skupina produktů
OMNIMATE Signal - Serie BL/SL 5.08
Typ připojení
Field connection
Metoda připojení vodiče
Csavaros csatlakozás
Rozteč v mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Směr výstupu vodiče
180°
Number of poles
5
L1 in mm
20,32 mm
L1 v palcích
0,8 "
Number of rows
1
Množství řady kolíků
1
Touch-safe protection acc. to DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie wetkniętym/ dłonią w stanie niewetkniętym
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
в полностью смонтированном состоянии
Objemový odpor
≤5 mΩ
Může být kódováno
Yes
Stripping length
7 mm
Klämskruv
M 2,5
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264-A
Stickcykler
25
Max. instickskraft/pol
4 N
Max. dragkraft/pol
3 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Leiteranschluss
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Datos del material

Insulating material
PBT
Colour
naranja
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
UL 94 가연성 등급
V-0
Contact material
Сплав меди
Contact surface
луженые
Layer structure of plug contact
4...8 µm Sn varmförtent
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Conductors suitable for connection

Clamping range, min.
0,13 mm²
Clamping range, max.
3,31 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
Stranded, min. H07V-R
0,2 mm²
Stranded, max. H07V-R
2,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2.8 mm x 2.0 mm; 2.4 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        7 mm
    • Recommended wire-end ferrule:
      0372700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        7 mm
    • Recommended wire-end ferrule:
      0373000000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
Reference text
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
21,5 A
Rated current, max. number of poles (Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
18 A
Rated current, max. number of poles (Tu=40°C)
14 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s with 120 A

Datos nominales según CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 26
Průřez vodiče AWG, max.
AWG 12
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Données nominales selon UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
14 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 12
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Packing

Balení
Box
Délka VPE
348 mm
Šířka VPE
136 mm
Výška VPE
31 mm

Type tests

Test: Trvanlivost značení
  • Standard:
    VDE 0627 Tab. 7 item 3/6.86
  • Test:
    durability
  • Evaluation:
    passed
Test: průřez připojitelný svorkami
  • Standard:
    VDE 0609 szabvány 1. rész 06.83 szakasz, EN 60947-1 03.91
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
    • Vezető típusa és keresztmetszete:
      H05V-U2.5
    • Vezető típusa és keresztmetszete:
      H05V-K2.5
    • Vezető típusa és keresztmetszete:
      AWG 28
    • Vezető típusa és keresztmetszete:
      AWG 14
  • Kiértékelés:
    átadva
Test poškození a náhodného uvolnění vodičů
  • Standard:
    EN 60947-1/1991 sezione 8.2.4.3
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    0,7 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
  • Valutazione:
    passato
Test vytažení
  • Standard:
    EN 60947-1/1991 sezione 8.2.4.4
  • Requisito:
    ≥5 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 28/1
    • Tipo di cavo e sezione del cavo:
      AWG 28/7
  • Valutazione:
    passato
  • Requisito:
    ≥50 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
  • Valutazione:
    passato

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
