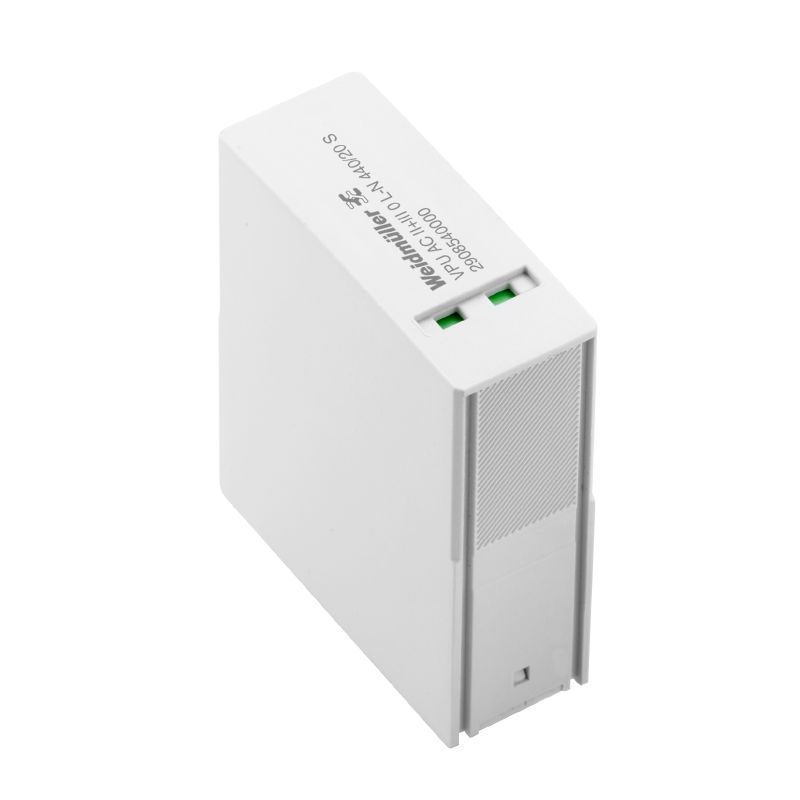

VPU AC II+III 0 L-N 440/20 S
VPU AC II+III 0 L-N 440/20 S
Символ цепи
Schematic circuit diagram

VPU AC II+III 0 L-N 440/20 S

Разрядник для защиты от перенапряжения, Низкое напряжение, Запасной разрядник, TN-S, TT

№ продукта 2908540000
Загрузить спецификации Загрузка продуктов
Аксессуары 1 Является принадлежностью 8 Связанные продукты 3
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Данные соединения, удаленная индикация Общие данные Соответствие стандартам по изоляции (EN 50178) Номинальные характеристики IEC / RU Размеры Электрические параметры Общие параметры Гарантия Важное примечание Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Wersja
Разрядник для защиты от перенапряжения, Низкое напряжение, Запасной разрядник, TN-S, TT
Order No.
2908540000
Typ
VPU AC II+III 0 L-N 440/20 S
GTIN (EAN)
4099986190955
Кол.
1 Штука

Размеры и массы

Głębokość
54 mm
Глубина (дюймов)
2,126 inch
Höjd
45,3 mm
Высота (в дюймах)
1,783 inch
Szerokość
18 mm
Ширина (в дюймах)
0,709 inch
Масса нетто
89 g

Температуры

Ambient temperature
-40 °C…85 °C
Рабочая температура
-40 °C...85 °C
Влажность
Отн. влажность 5–95 %

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Данные соединения, удаленная индикация

Вид соединения
PUSH IN

Общие данные

Mounting rail
TS 35
Вид защиты
IP20 в установленном состоянии
Исполнение
Запасной разрядник
Класс пожаростойкости UL 94
V-0
Конструкция
Монтажный корпус; 1 TE
Insta IP 20
Оптическая индикация работы
зеленый = OK; красный = неисправен защитный разрядник - заменить.
Рабочая высота
≤ 2000 м
≤ 4000 m
Сегмент
Распределение питания
Цветовой код
серый

Соответствие стандартам по изоляции (EN 50178)

Pollution severity
2
Категория перенапряжения
III

Номинальные характеристики IEC / RU

Biztosíték
Предохранитель не требуется ≤ 100 А gG
Campo di frequenze, max.
60 Hz
Combined pulse UOC
6 kV
EN 61643-11 규격에 따른 요구조건 등급
T2
T3
IEC 61643-11에 따른 요건 범주
Тип II
Тип III
Low voltage network
TN-S
TT
Pólusszám
1
Rated voltage (AC)
230 V
Signalling contact
Нет
Tempo di reazione / tempo di fallback
≤ 25 нс
Temporary surge voltage (over-voltage) - TOV
440 V
Tipo de tensión
Переменный ток
Встроенный резервный предохранитель
Нет
방전 전류 In (8/20µs) 와이어-PE
10 kA
방전 전류 I최대 (8/20µs) 와이어-PE
20 кА
방전 전류(유형 III)
3 kA
보호 레벨 Up I에서N (L/N-PE)
≤ 1,7 кВ
≤ 1,4 кВ
쇼트 회로 전류 등급 ISCCR
25 kA
주파수 범위, 최소
50 Hz
최대 연속 전압, Uc(AC)
440 V
표준 규격
IEC 61643-11
EN 61643-11
Повышение уровня защиты на IN (L-PE) (тип III)
≤1 kV

Размеры

Длина зачистки изоляции
13 mm
Сечение соединения проводника PE, многожильного, макс.
35 mm²
Сечение соединения проводника PE, одножильного, макс.
35 mm²
Метод проводного соединения
Винтовое соединение
Вид соединения
Винтовое соединение
Длина снятия изоляции Измерительное соединение
15 mm
Сечение подключаемого провода, одножильного, мин.
2,5 mm²
Сечение подключаемого проводника, однопроволочного, макс.
10 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
2,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
25 mm²
Сечение подсоединяемого провода, скрученный, мин.
2,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
10 mm²

Электрические параметры

Тип напряжения
Переменный ток

Общие параметры

Количество полюсов
1
Вид защиты
IP20 в установленном состоянии
Цветовой код
серый

Гарантия

Период времени
5 лет

Важное примечание

Сведения об изделии
Для постоянного тока используйте предохранитель SIBA, тип NH2XL aR/aSF, пост. ток, 1500 В

Классификации

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
