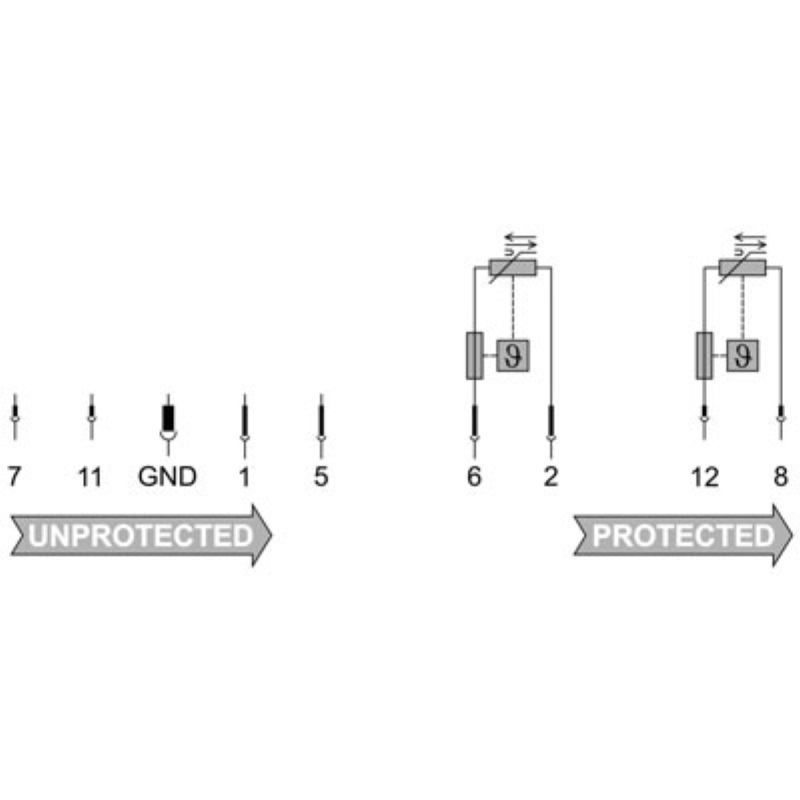

Elektromos szimbólum
A kép illusztráció
VSPC MOV 2CH 24V R
Visszaszabályozási görbe
Discharge capacity
VSPC MOV 2CH 24V R
VSPC MOV 2CH 24V R

VSPC MOV 2CH 24V R

Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, con funzione di segnalazione / spia di funzionamento

Product ID 8951650000
Gegevensblad downloaden Supporto ingegneristico Download dei prodotti
Tartozékok 4 Ellendarabok 2 Kapcsolódó termékek 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Dati di dimensionamento UL CSA védelmi adatok Dati generali Isolamento secondo EN 50 178 Rated data IEC / EN Дополнительные сведения о сертификатах Dati di collegamento Dati elettrici Dati generali Quote dimensionamento IECEx/ATEX/cUL Гарантия Nota importante Classificazioni Testi descrittivi per l'offerta

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UL)
E311081

Dati generali per l’ordinazione

Változat
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, con funzione di segnalazione / spia di funzionamento
Rendelési szám
8951650000
Típus
VSPC MOV 2CH 24V R
GTIN (EAN)
4032248742899
Qty.
1 Pezzo

Dimensioni e pesi

Mélység
69 mm
Profondità (pollici)
2,717 inch
Magasság
98 mm
Altezza (pollici)
3,858 inch
Szélesség
17,8 mm
Larghezza (pollici)
0,701 inch
Peso netto
46 g

Temperature

Tárolási hőmérséklet
-40 °C...80 °C
Ambient temperature
-40 °C…70 °C
Üzemi hőmérséklet
-40 °C...70 °C
Páratartalom
5...96 %

Probabilità di guasto

SIL az IEC 61508 szerint
3
MTTF
1 479 a
SFF
100 %
λges
77.2
PFH, 1*10-9 óránként
0

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme
REACH SVHC
Lead 7439-92-1
SCIP
f2b213ab-1140-4c72-b593-ecf770b18c25

Dati di dimensionamento UL

Tanúsítvány száma (UL)
E311081
UL tanúsítvány
[UL 497b Certificate](PDF/E311081VOL1SEC2.pdf)

CSA védelmi adatok

A, B gázcsoport
IIC
Belső induktív ellenállás, max. LI
0 µH
Belső kapacitás, max. CI
2 nF
C gázcsoport
IIB
D gázcsoport
IIA

Dati generali

Optikai működésjelzés
verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
Szegmens
Misurazione - Controllo - Regolazione
Szín
arancione
Változat
con funzione di segnalazione / spia di funzionamento
Védelmi osztály
IP20

Isolamento secondo EN 50 178

Szennyezés súlyossága
2
Túlfeszültség kategória
III

Rated data IEC / EN

Biztosíték
10 A
Bleskový testovací proud, Iimp (10/350 µs) vodič-vodič
0,2 kA
Blixttestström, Iimp (10/350 µs) GND-PE
0,5 kA
Feszültség típusa
ACAC/DC
Kapacitás
14.5 nF
Kisülési áram In (8/20 µs) GND-PE
1 kA
Kisülési áram In (8/20 µs) vezeték-PE
2.5 kA
Kisülési áram In (8/20 µs) vezeték-vezeték
1 kA
Követelmény kategória IEC 61643-21 szerint
C1
C2
C3
D1
Levezetőáram Imax. (8/20µs) föld-PE
1 kA
Levezetőáram Imax. (8/20µs) vezeték-vezeték
1 kA
Névleges feszültség (AC)
24 V
Névleges terhelőáram, IL
10 A
Névleges áram, IN
10 A
odporność na prąd udarowy C3
100 A 10/1000 μs
Pólusszám
1
Résistance aux courants de choc C1
<1 kA 8/20 μs
Résistance aux courants de choc D1
0,5 kA 10/350 μs
Szabványok
IEC 61643-21
Térfogati ellenállás
0,20 Ω
Túlterhelés - meghibásodás üzemmód
Modalità 1
Védelmi szint a kimeneti oldalon, vezeték-vezeték 1 kV/µs, jellemzően
80 V
Védelmi szint a kimeneti oldalon, vezeték-vezeték 8/20 µs, jellemzően
95 V
Védettségi szint, UP Vezeték – vezeték
80 V
Áramtovábbítási kapacitás, C2
1 kA 8/20 μs

Дополнительные сведения о сертификатах

GOST tanúsítvány
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Dati di collegamento

Csatlakozás típusa
innestabile in VSPC BASE

Dati elettrici

Feszültség típusa
AC/DC

Dati generali

Pólusszám
1
Grado di protezione
IP20
Colori
arancione

Quote dimensionamento IECEx/ATEX/cUL

cUL tanúsítvány
[cUL Certificate](pdf/VSPC.PDF)

Гарантия

Időköz
5 ans

Nota importante

Termékinformáció
Per i collegamenti al PE devono essere usati ponticelli di cablaggio esterni.Modalità 1: Stato in cui la parte limitatrice di tensione dell'SPD è stata scollegata. La funzione di limitazione della tensione non è più disponibile, ma il cavo è ancora funzionale.

Classificazioni

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Testi descrittivi per l'offerta

Hosszú specifikáció
Spina per la protezione contro le sovratensioni per elemento base VSPC BASE 2/4CH, protezione contro le tensioni longitudinali per due doppini e con indicatore di stato integrato e opzione di segnalazione a distanza. Esecuzione: 230 V AC. Circuito di protezione a uno stadio nella spina, costituito da protezione varistori tra i conduttori di segnale. Siglatura meccanica dal connettore maschio all'elemento base in funzione del tipo di circuito e della tensione nominale. Spina di protezione con spina di codifica e controprofilo per l'elemento base. Identificazione visiva della spina di sicurezza in base al tipo di circuito di protezione e alla tensione. Possibilità di siglatura sul connettore maschio.
Rövid specifikáció
Spina per la protezione contro le sovratensioni per elemento base VSPC BASE 2/4CH, protezione contro le tensioni longitudinali per due doppini e con indicatore di stato integrato e opzione di segnalazione a distanza. Esecuzione: 24 V AC
