Propriétés
| Version | Protection surtension mesure-commande-régulation, Protection surtension, MCR, UP(L/N-PE) ≤ 1900 V |
| Référence | 1064040000 |
| Type | VSSC4 GDT55VUC 20KA EX |
| GTIN (EAN) | 4032248829453 |
| Qté. | 1 Pièce |
| Profondeur | 58,5 mm |
| Profondeur (pouces) | 2,303 inch |
| Hauteur | 76 mm |
| Hauteur (pouces) | 2,992 inch |
| Largeur | 12,4 mm |
| Largeur (pouces) | 0,488 inch |
| Poids net | 36,4 g |
| Température de stockage | -40 °C...80 °C |
| Température de fonctionnement | -40 °C...70 °C |
| Humidité | 5...96 % |
| SIL selon IEC 61508 | 3 |
| MTTF | 11 416 a |
| SFF | 100 % |
| λges | 10 |
| PFH en 1*10-9 1/h | 0 |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| ATEX - repérage poussière | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - repérage gaz | II 1 G Ex ia IIC T4… T6 Ga |
| IECEx - repérage poussière | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - repérage gaz | II 1 G Ex ia IIC T4… T6 Ga |
| Puissance d'entrée max. PI | 0.75 W |
| Tension d'entrée, max. Ui | 55 V |
| Capacité interne, max. CI | 0 nF |
| Inductance interne, max. LI | 0 µH |
| Classe de température T4/135 °C (-40 °C ... +120 °C) li | 300 mA |
| Classe de température T5/100°C (-40 ° C ... +85 °C) li | 300 mA |
| Classe de température T6/85 °C (-40 °C ... +70 °C) li | 300 mA |
| Capacité interne, max. CI | 0 nF |
| Courant d'entrée, max. II | 300 mA |
| Groupe gaz A,B | IIC |
| Groupe gaz C | IIB |
| Groupe gaz D | IIA |
| Inductance interne, max. LI | 0 µH |
| Tension d'entrée, max. Ui | 55 V |
| Affichage fonction optique | Non |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur | Bleu clair |
| Degré de protection | IP20 |
| Fonction de sectionnement | Non |
| Forme | Insert |
| Rail | TS 35 |
| Segment | Mesure - Contrôle - Régulation |
| Version | Protection surtension, MCR |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Capacité | 4,65 pF |
| Classe d'exigence selon IEC 61643-21 |
C2
C3 D1 |
| Courant de décharge Imax (8/20 µs) fil-PE | 20 kA |
| Courant de décharge, max. (8/20 µs) | 20 kA |
| Courant de foudre de test Iimp (10/350 µs) | 2,5 kA |
| Courant de fuite In (8/20 µs) fil-PE | 5 kA |
| Courant nominal IN | 300 mA |
| Mode défaut en surcharge | Modus 2 |
| Niveau de protection UP (typ.) | ≤ 1900 V |
| Nombre de pôles | 1 |
| Normes |
IEC61643-21:2009
DIN EN 60079-0.2009 DIN EN 60079-26:2007 DIN EN 61241-11:2006 |
| Pouvoir de reset à impulsions | ≤ 20 ms |
| Résistance aux courants de choc C2 | 5 kA 8/20 μs |
| Résistance aux courants de choc C3 | 100 A 10/1000 μs |
| Résistance aux courants de choc D1 | 2,5 kA 10/350 μs |
| Résistance de passage | <0.1 Ω |
| Tension d'entrée, max. Ui | 55 V |
| Tension nominale (AC) | 55 V |
| Tension nominale (DC) | 80 V |
| Tension permanente maximum, Uc (AC) | 55 V |
| Tension permanente maximum,, Uc (DC) | 38 V |
| Tenue en tension pour FG par rapport à PE | ≥ 500 V |
| Type de tension | AC/DC |
| Certificat GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Longueur de dénudage | 10 mm |
| Type de raccordement | Raccordement vissé |
| Couple de serrage, min. | 0,5 Nm |
| Couple de serrage, max. | 0,8 Nm |
| Plage de serrage, min. | 0,5 mm² |
| Plage de serrage, max. | 4 mm² |
| Section de raccordement du conducteur, min. | 0,5 mm² |
| Section de raccordement du conducteur, max. | 6 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Type de tension | AC/DC |
| Nombre de pôles | 1 |
| Degré de protection | IP20 |
| Couleur | Bleu clair |
| ATEX - repérage poussière | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - repérage gaz | II 1 G Ex ia IIC T4… T6 Ga |
| Certificat ATEX | [ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf) |
| Certificat IECEx | [11ATEX0023X](PDF/VSSC_IECEx DEK 11.0020x.pdf) |
| IECEx - repérage poussière | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - repérage gaz | II 1 G Ex ia IIC T4… T6 Ga |
| Certificat cUL | [cUL Certificate](pdf/VSSC.PDF) |
| Informations sur le produit | Mode 2 : état dans lequel la partie du SPD qui limite la tension a été court-circuitée en raison d'une très faible impédance au sein du SPD. La ligne est inutilisable, mais l'équipement de mesure est toujours protégé par un court-circuit. |
| Agrément/Certificat/Document de conformité |
[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313324)
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_153538) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86288) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49225) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1064040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1064040000) |
| Documentation utilisateur |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338)
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_49596) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

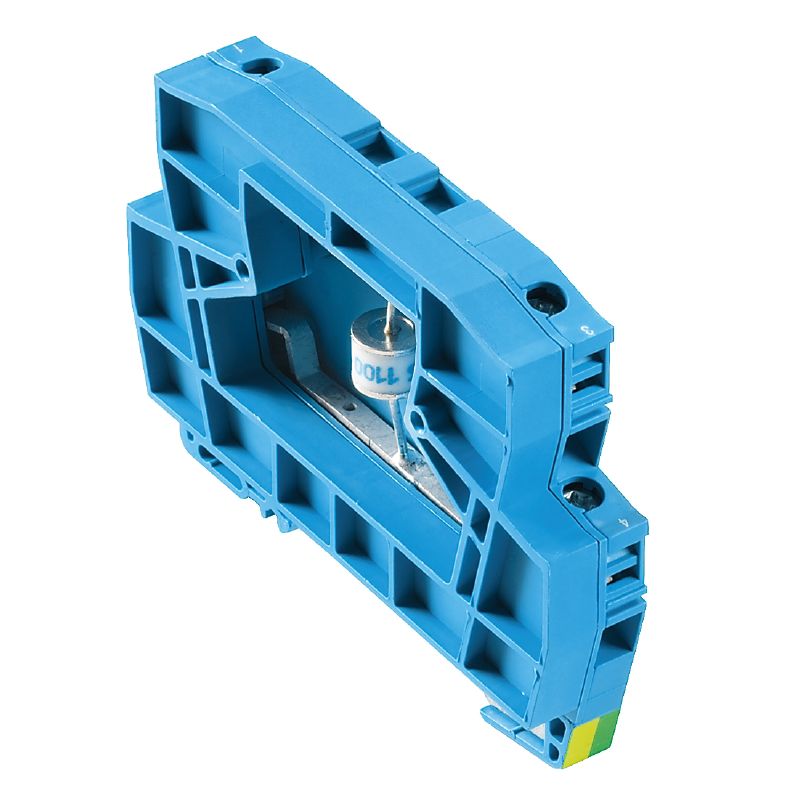

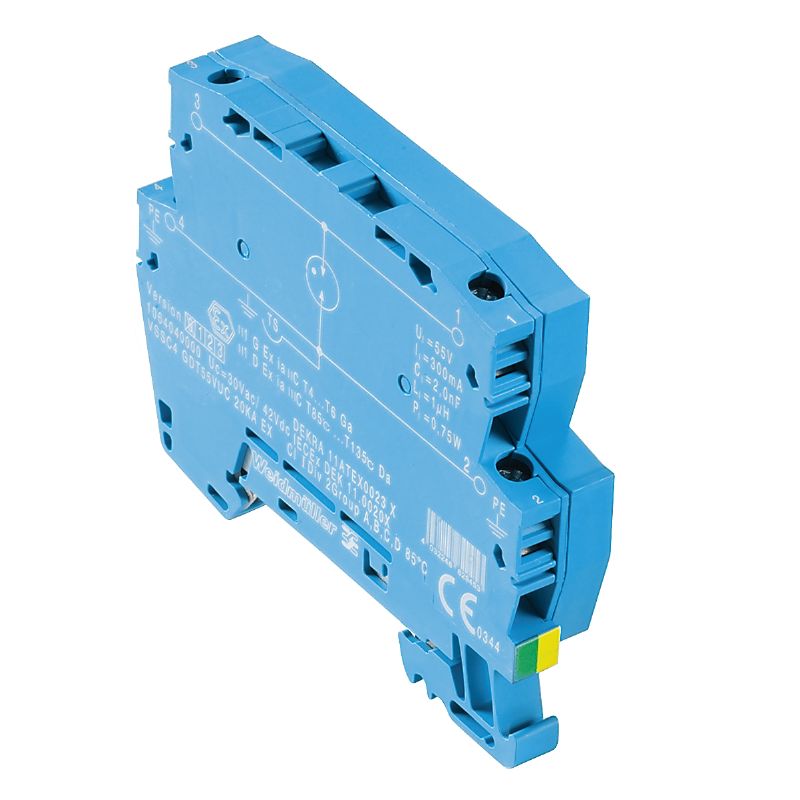

| Spécification longue | Bloc de jonction de passage de 12,4 mm de largeur et parasurtenseur à gaz entre raccordement de conducteur de signaux et potentiel de rail profilé, pied de contact TS 35.Un signal intrinsèque de max. 0,3 A peut ici être protégé. Le montage de la borne permet d'établir un contact électrique direct entre le rail profilé (terre) et le potentiel de référence (Ground) du circuit de protection dans la borne. Repérage optique de la borne selon le type de circuit de protection et la tension. Possibilité de marquage sur la borne. Indiqué pour les applications ATEX. Testé selon les types de protection contre l'ignition dans les zones Ex : Ex ia IIC / Ex iaD. |
| Spécification succincte . | Bloc de jonction de passage avec parasurtenseur à gaz entre raccordement de conducteur de signaux et potentiel de rail profilé, pied de contact TS 35. Version : 55 Vuc Indiquée pour applications ATEX |
| Agréments |       |
| ROHS | Conforme |
