속성

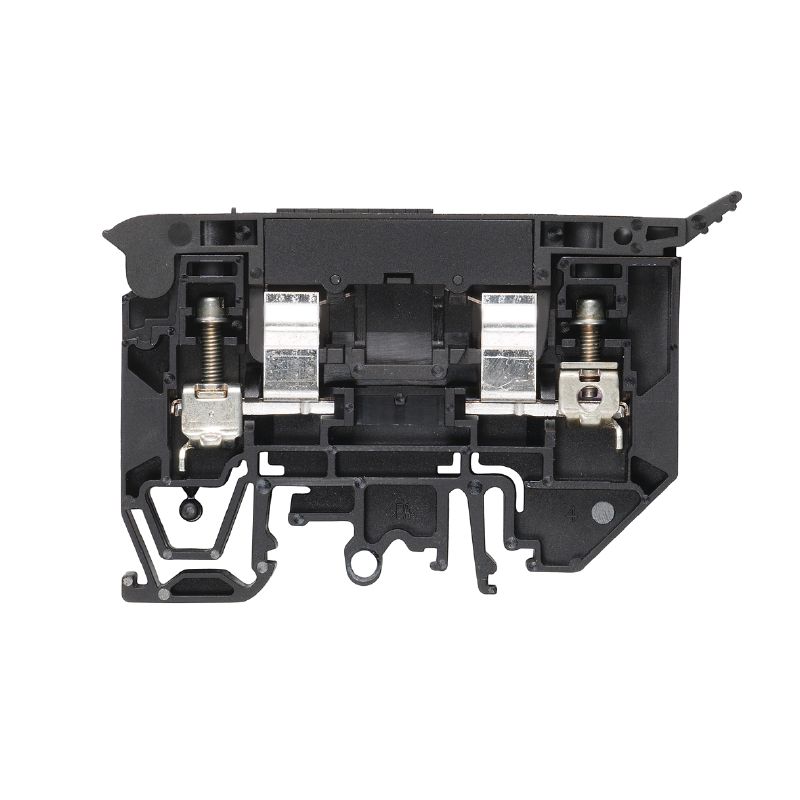

| 버전 | 퓨즈 단자대, 스크류 결선, 검정, 4 mm², 10 A, 36 V, 결선 수: 2, 레벨 수: 1, TS 35, TS 32, V-0, Wemid, 6.3 x 32 mm(1/4 x 1 1/4") |
| 주문 번호 | 1880410000 |
| 유형 | WSI 4/2/LD 10-36V AC/DC |
| GTIN(EAN) | 4032248541935 |
| 수량 | 25 items |
| 깊이 | 53.5 mm |
| 깊이 (인치) | 2.106 inch |
| 높이 | 81.6 mm |
| 높이 (인치) | 3.213 inch |
| 너비 | 9.1 mm |
| 폭 (인치) | 0.358 inch |
| 순중량 | 22.8 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 120 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | Wemid |
| 컬러 코드 | 검정 |
| UL 94 가연성 등급 | V-0 |
| 버전 |
스크류 결선
퓨즈 아이솔레이터 LED 포함 커넥터 없는 한쪽 끝 |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 2 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 레일 |
TS 35
TS 32 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 와이어 결선 단면, 페럴 DIN 46228/1이 있는 가는 연선, 2개의 클램프형 와이어, 최대. | 1.5 mm² |
| 와이어 결선 단면, 페럴 DIN 46228/1이 있는 가는 연선, 2개의 클램프형 와이어, 최소. | 0.5 mm² |
| 와이어 결선 단면적, 가는 꼬임, 두 개의 클램프 가능 와이어, 최소 | 0.5 mm² |
| 와이어 단면, 가는 꼬임, 2개의 클램프 가능 와이어, 최대 | 1.5 mm² |
| 개방측 | 오른쪽 |
| 유사 단자대 수 | 1 |
| 장착 유형 | 스냅온 |
| 결선 유형, 추가 결선 | 스크류 결선 |
| DMS 전기 스크류드라이버 사용 토크 레벨 | 2 |
| IEC 60947-1 규격 게이지 | A3 |
| 결선 단면규격 AWG, 최대 | AWG 10 |
| 결선 단면규격 AWG, 최소 | AWG 22 |
| 결선 단면적, 꼬임, 최대 | 6 mm² |
| 결선 단면적, 꼬임, 최소 | 1.5 mm² |
| 결선 방향 | 측면 |
| 결선 수 | 2 |
| 결선 유형 | 스크류 결선 |
| 결선의 유형 2 | 스크류 결선 |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 6 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 6 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 조임 토크, 최대 | 0.8 Nm |
| 조임 토크, 최소 | 0.5 Nm |
| 클램프 범위, 최대 | 6 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 클램프 스크류 | M 3 |
| 클램프형 도체 |
|
| 탈피 길이 | 10 mm |
| 와이어 단면적 최대(CSA) | 10 AWG |
| 와이어 단면적 최소(CSA) | 30 AWG |
| 인증 번호(CSA) | 200039-1575489 |
| TS 35 오프셋 | 25 mm |
| 디스플레이에 대한 작동 전압, 최소. | 10 V |
| 표시기에 대한 전압 유형 | AC/DC |
| 개별정렬에 한한 단락 보호용 전력감손 | 4.0 W (10 A @ 55°C) |
| 디스플레이 | 빨간색 LED |
| 복합정렬시 과부하 및 단락 보호용 전력감손 | 1.6 W (1.0 A @ 41°C) |
| 복합정렬에 한한 단락 보호용 전력감손 | 2.5 W (2.5 A @ 68°C) |
| 작동 전압, 최대 | 36 V |
| 카트리지 퓨즈 | 6.3 x 32 mm(1/4 x 1 1/4") |
| 표시기에 대한 전압 유형 | AC/DC |
| 퓨즈 홀더(카트리지 홀더) | 피봇 |
| 결선 단면규격 AWG, 최대 | AWG 10 |
| 결선 단면규격 AWG, 최소 | AWG 22 |
| 레일 |
TS 35
TS 32 |
| 표준 규격 | IEC 60947-7-3 |
| 정격 단면적 | 4 mm² |
| 정격 전압 | 36 V |
| 인접 단자대에 대한 정격 전압 | 500 V |
| 정격 DC 전압 | 36 V |
| 정격 전류 | 10 A |
| 최대 와이어에서 전류 | 10 A |
| 표준 규격 | IEC 60947-7-3 |
| IEC 60947-7-x에 따른 체적 저항률 | 1 mΩ |
| 정격 임펄스 내전압 | 6 V |
| IEC 60947-7-x 규격 전력 손실 | 1.02 W |
| 인증 번호(cURus) | E60693 |
| 컨덕터 크기 팩토리 결선 최대(cURus) | 10 AWG |
| 컨덕터 크기 팩토리 결선 최소(cURus) | 30 AWG |
| 컨덕터 크기 필드 결선 최대(cURus) | 10 AWG |
| 컨덕터 크기 필드 결선 최소(cURus) | 30 AWG |
| 제품 정보 | 전압은 선택된 퓨즈 요소 또는 선택된 표시등에 따라 달라집니다 |
| 승인/인증/적합성 문서 |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42036)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42037) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153720) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37358) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64555) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1880410000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1880410000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1880410000&norm=0) |
| 사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| 인증 |     |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
