特性

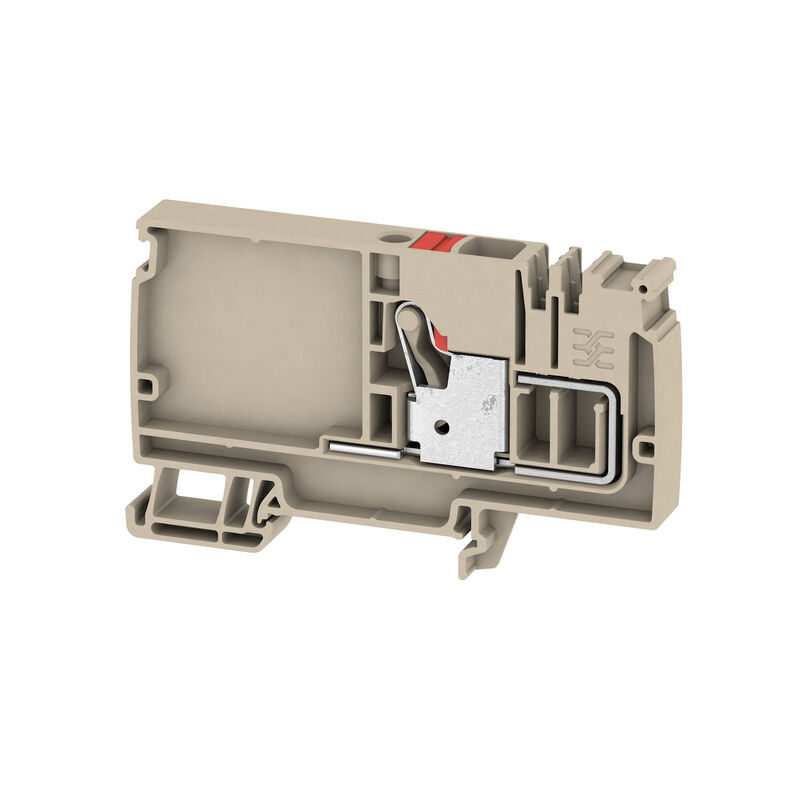

| 版本 | 电源端子, PUSH IN, 10 mm², 800 V, 57 A, 深褐 |
| 订货号 | 1988190000 |
| 类型 | AAP12 10 LO RD |
| GTIN (EAN) | 4050118372793 |
| 数量 | 20 PC |
| 深 | 53.5 mm |
| 深度 (英寸) | 2.106 inch |
| 深度（含 DIN 导轨） | 54 mm |
| 高度 | 89 mm |
| 高度 (英寸) | 3.504 inch |
| 宽度 | 10 mm |
| 宽度 (英寸) | 0.394 inch |
| 净重 | 25.342 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 深褐 |
| 触发元件颜色 | 红色 |
| 阻燃等级符合 UL 94 | V-0 |
| ATEX 证书号 | TUEV17ATEX8030U |
| IECEX 证书号 | IECEXTUR17.0015U |
| 最大电压（欧洲防爆标准ATEX） | 690 V |
| 电流 (ATEX) | 45 A |
| 导线最大压接面积(ATEX) | 10 mm² |
| 最大电压（国际电工委员会IECEX） | 690 V |
| 电流 (IECEX) | 45 A |
| 导线最大压接面积 (IECEX) | 10 mm² |
| EN 60079-7 标识 | Ex ec II C Gc |
| Ex 2014/34/EU 标签 | II 2 G D |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 1 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 无 |
| 固定类型 | 卡入 |
| 安装指导 | 导轨安装 |
| 安装方式 | TS 35 |
| 带锁销 | 无 |
| 开放端 | 右方 |
| 防爆版 | 是 |
| 其他联接方式的接口类型 | PUSH IN |
| - 不带塑料套的线端金属包头管部长度 DIN 46228/1 |
|
| - 带塑料套的线端金属包头管部长度 DIN 46228/4 |
|
| 剥线长度 | 18 mm |
| 压接范围，最大 | 16 mm² |
| 压接范围，最小 | 0.5 mm² |
| 双线管状端头 最大导线横截面 | 4 mm² |
| 双线管状端头 最小导线横截面 | 0.5 mm² |
| 双线管状端头的管长度 |
|
| 导线最大压接面积 AWG | AWG 6 |
| 导线最小压接面积 AWG | AWG 20 |
| 导线连接截面积，单股硬导线，最大 | 10 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 10 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 10 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 16 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 接线截面积，多股细导线，最大 | 16 mm² |
| 最大压接面积 软导线 | 10 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 测量规 按照 60 947-1 标准 | A6 |
| 联接点数量 | 2 |
| 联接类型 | PUSH IN |
| 螺丝刀口尺寸 | 1.0 x 5.5 mm |
| 连接方向 | 上方 |
| CSA 认证号 | 200039-70089609 |
| 导线最大压接面积(CSA) | 6 AWG |
| 最小导线横截面积（CSA ） | 20 AWG |
| 电压大小 B（CSA） | 600 V |
| 电压大小 C (CSA) | 600 V |
| 电压大小 D（CSA） | 600 V |
| 电流 大小 B (CSA) | 51 A |
| 电流 大小 C (CSA) | 51 A |
| 电流 大小 D (CSA) | 5 A |
| 安装指导 | 导轨安装 |
| 导线最大压接面积 AWG | AWG 6 |
| 导线最小压接面积 AWG | AWG 20 |
| 导轨 | TS 35 |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 额定横截面 | 10 mm² |
| 额定电压 | 800 V |
| 额定直流电压 | 800 V |
| 额定电流 | 57 A |
| 最大电流 | 57 A |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.56 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 1.82 W |
| 污染等级 | 3 |
| 过压等级 | III |
| cURus 证书号 | E60693 |
| 最大导线尺寸 工厂接线 (cURus) | 6 AWG |
| 最大导线尺寸 现场接线 (cURus) | 6 AWG |
| 最小导线尺寸 工厂接线 (cURus) | 20 AWG |
| 最小导线尺寸 现场接线 (cURus) | 20 AWG |
| 电压大小 B （cURus） | 600 V |
| 电压大小 C （cURus） | 600 V |
| 电压大小 D （cURus） | 600 V |
| 电流大小 B （cURus） | 51 A |
| 电流大小 C （cURus） | 51 A |
| 电流大小 D （cURus） | 5 A |
| 认证/证书/一致性声明 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58100)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58129) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38613) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58166) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89283) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89284) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178458) [20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65552) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1988190000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1988190000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1988190000&norm=0) |
| 招标规格 |
[Klippon® Connect 1988190000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75861)
[Klippon® Connect 1988190000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75863) |
| 用户文档 |
[NTI AAP12](https://mdcop.weidmueller.com/mediadelivery/asset/900_85522)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 认证 |            |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
配件
-
-
商品编号:2108700000包装单位:60 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 4, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 18.1 mm
-
商品编号:2108870000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 8, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 38.5 mm
-
商品编号:2108900000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 9, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 43.6 mm
-
商品编号:2109000000包装单位:5 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 50, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 255 mm
-
商品编号:2108920000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 20, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 102 mm
-
商品编号:2108810000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 7, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 33.4 mm
-
商品编号:2108720000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 6, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 28.3 mm
-
商品编号:2108470000包装单位:60 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 2, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 7.9 mm
-
商品编号:2108910000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 10, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 48.7 mm
-
商品编号:2108710000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 5, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 23.2 mm
-
商品编号:2108690000包装单位:60 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 3, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 13 mm
-
-
-
商品编号:2749610000包装单位:1 PC
装配工具, 刀片宽度(B): 3.5 mm, 刀片长度: 100 mm, 刀片厚度 (A): 0.6 mm
-
-
商品编号:1905950000包装单位:420 PC
WS, 端子标记, 10 x 8 mm, 间距 P（单位：mm）: 8.00 Weidmueller, 白色
-
商品编号:1906030000包装单位:84 PC
WS, 端子标记, 10 x 8 mm, 间距 P（单位：mm）: 8.00 Weidmueller, 根据客户需求
-
商品编号:1856740000包装单位:800 PC
Dekafix, 端子标记, 5 x 8 mm, 间距 P（单位：mm）: 8.00 Weidmueller, 白色
-
-
-
-
-
-
-
商品编号:1854490000包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 白色
-
-
-
-
-
商品编号:1856750000包装单位:160 PC
Dekafix, 端子标记, 5 x 8 mm, 间距 P（单位：mm）: 8.00 Weidmueller, 根据客户需求
-
商品编号:1046370000包装单位:160 PC
Dekafix, 端子标记, 5 x 8 mm, 间距 P（单位：mm）: 8.00 Weidmueller, 根据客户需求
