Convertidores de señales de temperatura, Entrada : Temperatura, PT100, Salida : 0(4)-20 mA

N.º de artículo 7760054233
Descargar hoja de datos Soporte técnico Soporte de software Descargas de productos
Accesorios 3 Piezas sueltas 1 Productos relacionados 18
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Entrada Salida Datos generales Coordenadas de aislamiento Datos de conexión Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Versión
Convertidores de señales de temperatura, Entrada : Temperatura, PT100, Salida : 0(4)-20 mA
Código
7760054233
Tipo
ACT20P-RTI-AO-S
GTIN (EAN)
6944169696411
Cantidad
1  Pieza

Dimensiones y pesos

Profundidad
114  mm
Profundidad (pulgadas)
4,488  inch
Altura
117  mm
Altura (pulgadas)
4,606  inch
Anchura
12,5  mm
Anchura (pulgadas)
0,492  inch
Peso neto
110  g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-20 °C...60 °C
Humedad
5...95 % (sin condensación)

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Entrada

Número de entradas
1
Rango de temperatura
configurable
PT100: -200…+850 °C
Rango de medida mín. 10 ºC (RTD)
Resistencia de conducción en el circuito de medición
≤ 50 Ω
Sensor
2-/3-wire
PT100
Cu50
Cu100

Salida

Corriente de resistencia de carga
≤ 550 Ω
Corriente de salida
ajustable
0(4)...20 mA
Número de salidas
1
Tipo
activo
el control conectado debe ser pasivo
Valor en caso de rotura de hilo
Sí
Valor de salida: 22 mA

Datos generales

Altitud de funcionamiento
≤ 2000 m
Carril
TS 35
Coeficiente de temperatura
≤ 100 ppm/K
Configuración

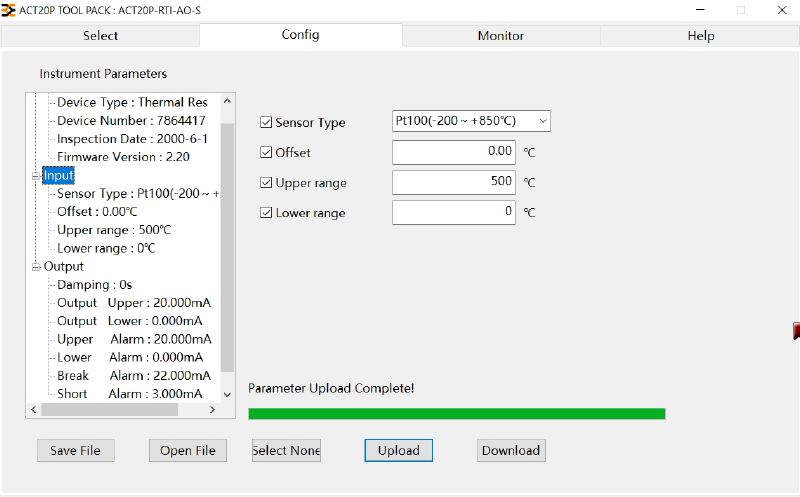

Con el software gratuito ACT20P TOOL PACK
Requiere adaptador de configuración 8978580000 CBX200 USB
+ 2907490000 ADAPTER CBX200 - MINI USB
Consumo de corriente
<50 mA @ IOUT = 20 mA
Potencia admitida
ca. 1,5 W
Precisión
0,2 °C ⁄ 0,1 % del valor final
Tensión de alimentación
24 V DC ± 20 %
Tiempo de respuesta
≤1s
Tipo de protección
IP20

Coordenadas de aislamiento

Categoría de sobretensión
III
Grado de polución
2
Normas EMC
EN 61326-1
Separación galvánica
entre entrada / salida / alimentación
Sobretensión de choque fijo
4 kV (1,2/50 µs)
Tensión de aislamiento
2 kV entradas / salidas / alimentación
Tensión de prueba
0,3  kV
Tensión nominal
300 V

Datos de conexión

Tipo de conexión
Conexión brida-tornillo
Par de apriete, max.
0,6  Nm
Sección de embornado, conexión nominal
2,5  mm²
Sección de embornado, mín.
0,5  mm²
Sección de embornado, máx.
2,5  mm²
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 14

Clasificaciones

ETIM 6.0
EC002919
ETIM 7.0
EC002919
ETIM 8.0
EC002919
ETIM 9.0
EC002919
ETIM 10.0
EC002919
ECLASS 9.0
27-21-01-29
ECLASS 9.1
27-21-01-29
ECLASS 10.0
27-21-01-29
ECLASS 11.0
27-21-01-29
ECLASS 12.0
27-21-01-29
ECLASS 13.0
27-21-01-29
ECLASS 14.0
27-21-01-29
ECLASS 15.0
27-21-01-29
