特性

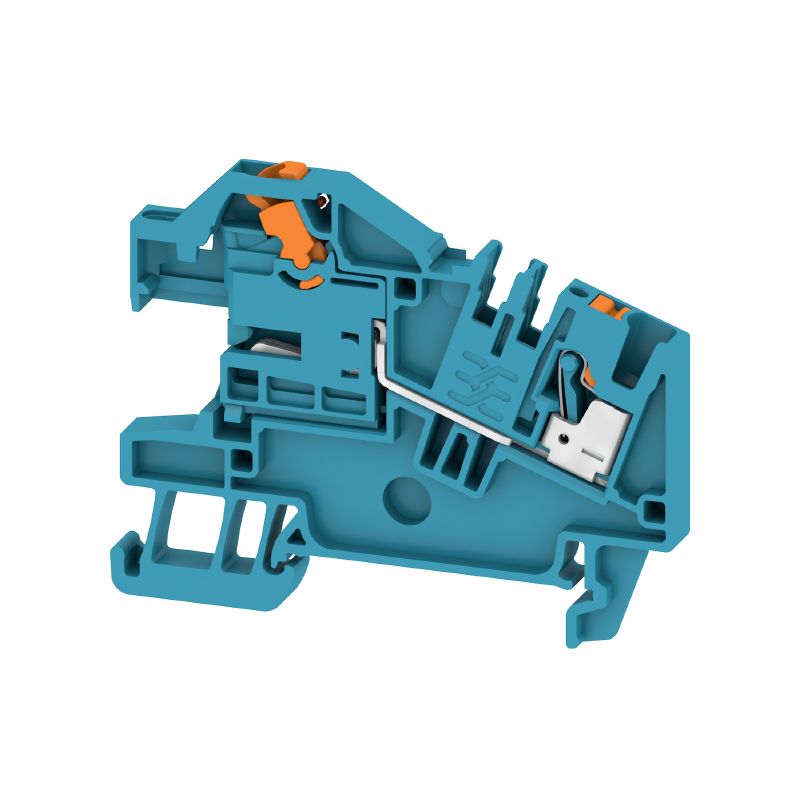

| 版本 | 多层安装接线端子, PUSH IN, 蓝色, 2.5 mm², 24 A, 250 V, 联接点数量: 2, 层数: 1, TS 35, V-0, Wemid |
| 订货号 | 2668690000 |
| 类型 | AITB 2.5 BB NDT BL |
| GTIN (EAN) | 4064675030355 |
| 数量 | 50 PC |
| 深 | 50 mm |
| 深度 (英寸) | 1.968 inch |
| 高度 | 63.8 mm |
| 高度 (英寸) | 2.512 inch |
| 宽度 | 5.1 mm |
| 宽度 (英寸) | 0.201 inch |
| 净重 | 8.528 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 材料 | Wemid |
| 颜色编码 | 蓝色 |
| 触发元件颜色 | 橙色 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 1 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 右方 |
| - 不带塑料套的线端金属包头管部长度 DIN 46228/1 |
|
| - 带塑料套的线端金属包头管部长度 DIN 46228/4 |
|
| 剥线长度 | 10 mm |
| 压接范围，最大 | 4 mm² |
| 压接范围，最小 | 0.14 mm² |
| 双线管状端头 最大导线横截面 | 0.75 mm² |
| 双线管状端头 最小导线横截面 | 0.5 mm² |
| 双线管状端头的管长度 |
|
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 28 |
| 导线连接截面积，单股硬导线，最大 | 4 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 4 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 4 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 4 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 测量规 按照 60 947-1 标准 | A3 |
| 联接点数量 | 2 |
| 联接类型 | PUSH IN |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 上方 |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 28 |
| 导轨 | TS 35 |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 额定横截面 | 2.5 mm² |
| 额定电压 | 250 V |
| 额定直流电压 | 250 V |
| 额定电流 | 24 A |
| 最大电流 | 27 A |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1.33 mΩ |
| 额定浪涌电压 | 4 kV |
| 功率损耗符合 IEC 60947-7-x | 0.77 W |
| 污染等级 | 3 |
| 过压等级 | III |
| 认证/证书/一致性声明 |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_252495)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199363) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205702) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2668690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2668690000) |
| 招标规格 | [Ausschreibungstext AITB 2.5 BB NDT BL](https://mdcop.weidmueller.com/mediadelivery/asset/900_246157) |
| 用户文档 | [User Manual A-INSTA 1-tier](https://mdcop.weidmueller.com/mediadelivery/asset/900_229212) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| 认证 |    |
| ROHS | 一致 |
