特性

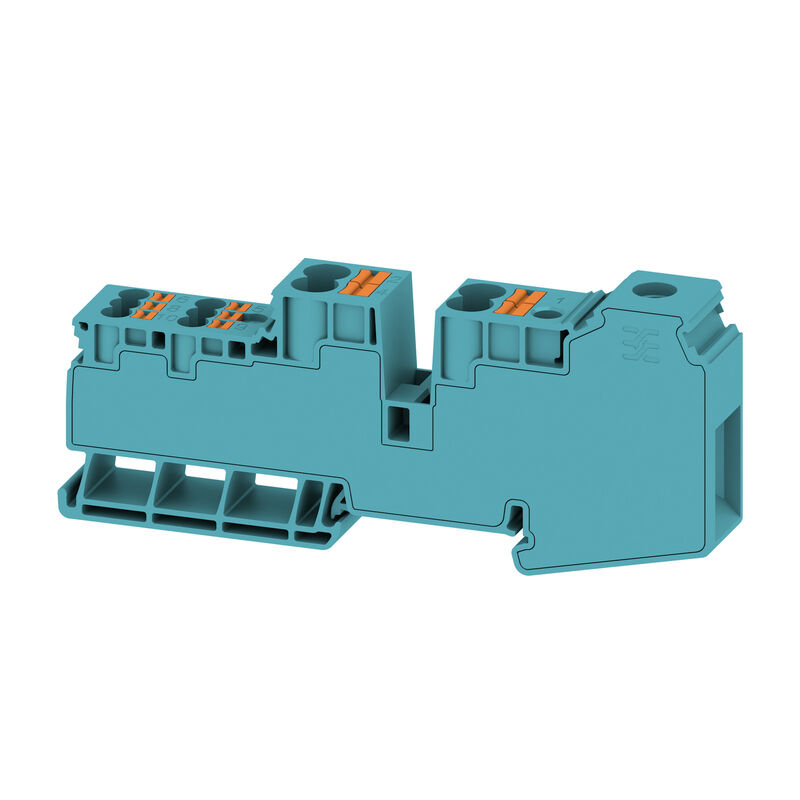

| 版本 | 电位分配器端子, 螺钉联接, 蓝色, 35 mm², 110 A, 1000 V, 联接点数量: 11, 层数: 1, TS 35, V-0, Wemid |
| 订货号 | 2860560000 |
| 类型 | AWPD 35 4X6/6X2.5 BL |
| GTIN (EAN) | 4064675575993 |
| 数量 | 20 PC |
| 深 | 51.6 mm |
| 深度 (英寸) | 2.031 inch |
| 高度 | 117.93 mm |
| 高度 (英寸) | 4.643 inch |
| 宽度 | 16.2 mm |
| 宽度 (英寸) | 0.638 inch |
| 净重 | 80 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 110 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 蓝色 |
| 触发元件颜色 | 橙色 |
| 阻燃等级符合 UL 94 | V-0 |
| 类型 |
混合端子
电位分配器 |
| 必须的端板 | 无 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 11 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 安装方式 | TS 35 |
| 开放端 | 关闭的 |
| 防爆版 | 不 |
| 其他联接方式的接口类型 | PUSH IN |
| 其他联接方式的最大压接面积 | AWG 10 |
| 其他联接方式的最小压接面积 | AWG 20 |
| 其它联接 单股导线最大压接面积 | 10 mm² |
| 其它联接 单股导线最小压接面积 | 0.5 mm² |
| 其它联接 多股导线最大压接面积 | 10 mm² |
| 其它联接 多股导线最小压接面积 | 0.5 mm² |
| 其它联接 软导线最大压接面积 | 10 mm² |
| 软导线的最大压接面积，带塑料套的管状端头 （DIN 46228/1）其他联接方式 | 10 mm² |
| 软导线的最小压接面积，带塑料套管状端头（DIN 46228/1），其他联接 | 0.5 mm² |
| 额定横截面积 更多连接 | 6 mm² |
| 剥线长度 | 17 mm |
| 压接范围，最大 | 35 mm² |
| 压接范围，最小 | 1.5 mm² |
| 压接螺钉 | M 6 |
| 双线管状端头 最大导线横截面 | 6 mm² |
| 双线管状端头 最小导线横截面 | 1.5 mm² |
| 导线最大压接面积 AWG | AWG 14 |
| 导线最小压接面积 AWG | AWG 2 |
| 导线连接截面积，单股硬导线，最大 | 35 mm² |
| 导线连接截面积，单股硬导线，最小 | 1.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 35 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 1.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 35 mm² |
| 接线截面积，多股线，最大 | 35 mm² |
| 最大压接面积 软导线 | 35 mm² |
| 最大拧紧力矩 | 2.5 Nm |
| 最小多股导线接线截面积 | 1.5 mm² |
| 最小拧紧力矩 | 2.5 Nm |
| 测量规 按照 60 947-1 标准 | B9 |
| 联接点数量 | 11 |
| 联接类型 | 螺钉联接 |
| 联接类型 2 | PUSH IN |
| 螺丝刀口尺寸 | 1 x 5.5 |
| 连接方向 | 上方 |
| 导线最大压接面积 AWG | AWG 14 |
| 导线最小压接面积 AWG | AWG 2 |
| 导轨 | TS 35 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 35 mm² |
| 额定电压 | 1,000 V |
| 额定交流电压 | 1,000 V |
| 额定直流电压 | 1,000 V |
| 额定电流 | 110 A |
| 最大电流 | 110 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.26 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 4 W |
| 污染等级 | 3 |
| 过压等级 | III |
| cURus 证书号 | E60693 |
| 最大导线尺寸 工厂接线 (cURus) | 2 AWG |
| 最大导线尺寸 现场接线 (cURus) | 2 AWG |
| 最小导线尺寸 工厂接线 (cURus) | 14 AWG |
| 最小导线尺寸 现场接线 (cURus) | 14 AWG |
| 认证/证书/一致性声明 |
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
[CE declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_322682) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_303262) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2860560000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
