B2CF 3.50/46/180 SN OR BX

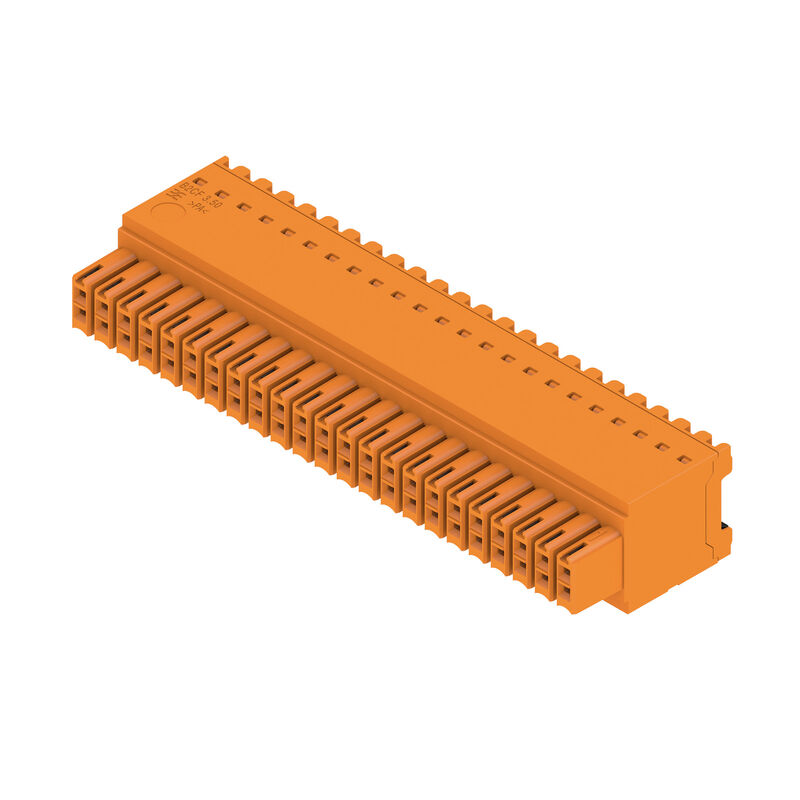

Product image
B2CF 3.50/46/180 SN OR BX
Product image
B2CF 3.50/46/180 SN OR BX
Graph
B2CF 3.50/46/180 SN OR BX
Product benefits
Solid PUSH IN contact
Safe and durable
B2CF 3.50/46/180 SN OR BX
Product benefits
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/46/180 SN OR BX
Product benefits
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/46/180 SN OR BX
Example of use

B2CF 3.50/46/180 SN OR BX

Bu ürün artık mevcut değil.

PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 46, 180°, 작동 버튼으로 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스

Ürün No. 2558450000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 2 İlgili ürünler 36
Сертификаты 일반 주문 데이터 Dimensioni e pesi 환경 제품 규정 준수 Parametri del sistema Dati del materiale Conduttori adatti al collegamento Névleges adatok IEC szerint Номинальные характеристики по CSA Rated data acc. to UL 1059 Imballaggio Type tests 중요 참고 사항 Classifications

Сертификаты

ROHS
Соответствовать

일반 주문 데이터

Version
PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 46, 180°, 작동 버튼으로 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스
Référence
2558450000
Type
B2CF 3.50/46/180 SN OR BX
GTIN (EAN)
4050118669749
Qté.
18 adet
Product data
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Packaging
Box
Statut de livraison
Discontinued
Dernière date de commande
/Date(1793314800000)/

Dimensioni e pesi

Profondeur
25,25 mm
Profondeur (pouces)
0,994 inch
Hauteur
15,2 mm
Height (inches)
0,598 inch
Largeur
80 mm
Byggbredd (tum)
3,15 inch
Poids net
31 g

환경 제품 규정 준수

Statut de conformité RoHS
준수, 예외 미존재
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametri del sistema

Famille de produits
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 file
Type de raccordement
Field connection
Technique de raccordement de conducteurs
PUSH IN с кнопкой
Pas en mm (P)
3,5 mm
Pas en pouces (P)
0,138 "
Orientation de la sortie du conducteur
180°
Nombre de pôles
46
L1 en mm
76,5 mm
L1 in inches
3,036 "
Nombre de séries
1
Nombre de pôles
2
Section nominale
15 mm²
Protection au toucher selon DIN VDE 57 106
Safe from finger touch
Protection au toucher selon DIN VDE 0470
IP20 plugged
Protection degree
IP20
when fully mounted
Can be coded
Yes
Stripping length
10 mm
Screwdriver blade
0.4 x 2.5
Screwdriver blade standard
DIN 5264
Plugging cycles
25
Plugging force/pole, max.
3,5 N
Pulling force/pole, max.
3,5 N

Dati del materiale

Matériau isolant
PA 66 GF 30
Couleur
주황색
Éléments d'actionnement de couleurs
black
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 600
Résistance d'isolation
≥ 108 Ω
UL 94 flammability rating
V-0
Matériau des contacts
Copper alloy
Surface du contact
tinned
Structure en couches du contact mâle
2...5 µm Sn hot-dip tinned
Storage temperature, min.
−40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
−50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
−40 °C
Temperature range, installation, max.
120 °C

Conduttori adatti al collegamento

Plage de serrage, min.
0,14 mm²
Plage de serrage, max.
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 30
Section de raccordement du conducteur, AWG, max.
AWG 16
Rigide, min. H05(07) V-U
0,14 mm²
Rigide, max. H05(07) V-U
1,5 mm²
souple, min. H05(07) V-K
0,14 mm²
souple, max. H05(07) V-K
1,5 mm²
avec embout isolé DIN 46 228/4, min.
0,14 mm²
avec embout isolé DIN 46 228/4, max.
1 mm²
avec embout, DIN 46228 pt 1, min.
0,14 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,14 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9028240000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025780000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025790000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9028270000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9028290000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • nominal:
      1
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9028320000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
Texte de réference
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
13,4 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
10 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
12 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
9 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s with 80 A

Номинальные характеристики по CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
9,5 A
Courant nominal (groupe d'utilisation C / CSA)
9,5 A
Courant nominal (groupe d'utilisation D / CSA)
9,5 A
Section de raccordement de câble AWG, min.
AWG 30
Section de raccordement de câble AWG, max.
AWG 16

Rated data acc. to UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
50 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
9,5 A
Courant nominal (groupe d'utilisation C / UL 1059)
9,5 A
Courant nominal (groupe d'utilisation D / UL 1059)
9,5 A
Section de raccordement de câble AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 16

Imballaggio

Emballage
Box
Longueur VPE
338 mm
Largeur VPE
130 mm
Hauteur VPE
33 mm

Type tests

Test : durabilité des marquages
  • Standard:
    IEC 61984 section 6.2 and 7.3.2 / 10.11 taking pattern from IEC 60068-2-70 / 12.95
  • Test:
    mark of origin, type identification, pitch, type of material, date clock, approval marking UL, approval marking cULus
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test : mauvais engagement (non-interchangeabilité)
  • Стандарт:
    IEC 61984, раздел 6.3 и 6.9.1/10.11, IEC 60512-13-5 / 02.06
  • Испытание:
    Развернуто на 180° без кодирующих элементов
  • Оценивание:
    пройдено
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Test : section à fixer
  • Standard:
    IEC 60999-1 avsnitt 7 och 9.1 / 11.99, IEC 60947-1 avsnitt 8.2.4.5.1 / 03.11
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Standard:
    IEC 60999-1 section 9.4 / 11.99
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.75
    • Type of conductor and conductor cross-section:
      H05V-K0.75
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test de décrochage
  • Standard:
    IEC 60999-1 section 9.5 / 11.99
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.75
    • Type of conductor and conductor cross-section:
      H05V-K0.75
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed

중요 참고 사항

Conformité IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Remarques
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Przy większych przekrojach przewodów, do końcówek tulejkowych zalecamy profil zaprasowania A prasek PZ 1,5 (nr zamówienia 9005990000) lub PZ 6/5 (nr zamówienia 9011460000).
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Maks. średnica zewnętrzna przewodnika 2,6 mm
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Classifications

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
