BCF 3.81/11/180LR SN OR BX
제품 이미지
BCF 3.81/11/180LR SN OR BX
제품 이미지
BCF 3.81/11/180LR SN OR BX
Dimensional drawing
BCF 3.81/11/180LR SN OR BX
Graph
BCF 3.81/11/180LR SN OR BX
Graph
BCF 3.81/11/180LR SN OR BX
Graph
BCF 3.81/11/180LR SN OR BX
제품 장점
Solid PUSH IN contact
Safe and durable
BCF 3.81/11/180LR SN OR BX
제품 장점
Self-locking
Immediately on plugging in

BCF 3.81/11/180LR SN OR BX

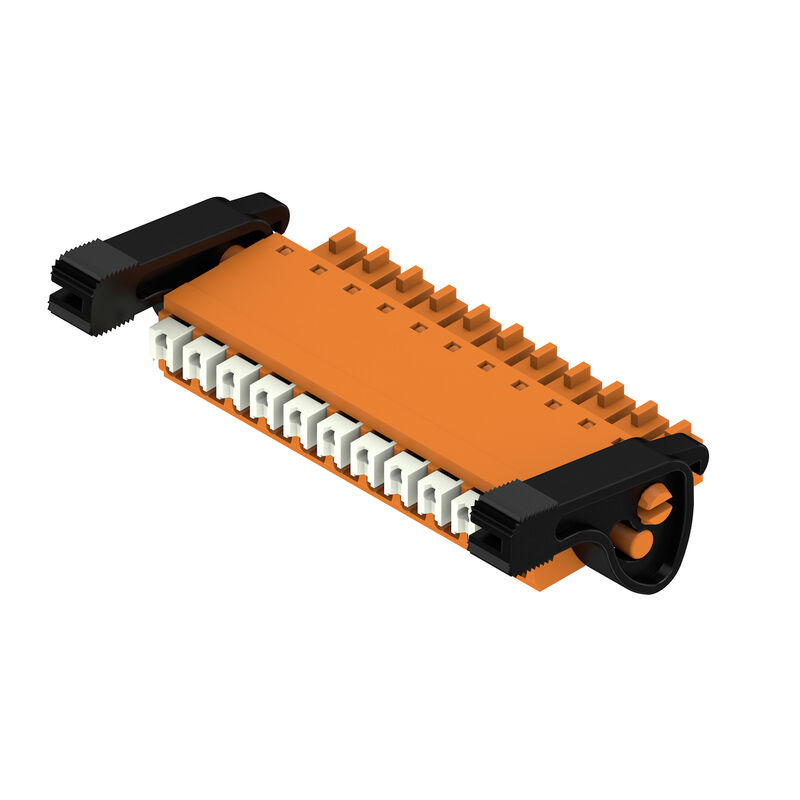

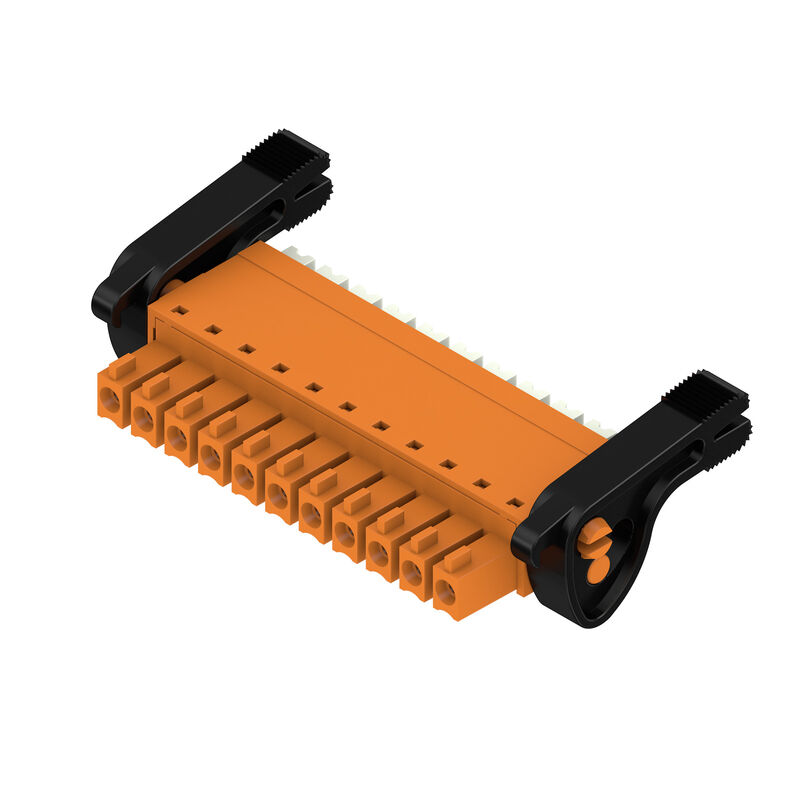

PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 11, 180°, 작동 버튼으로 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스

항목 번호 2442690000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 31
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 11, 180°, 작동 버튼으로 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스
주문 번호
2442690000
유형
BCF 3.81/11/180LR SN OR BX
GTIN (EAN)
4050118543216
수량
50 items
제품 데이터
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
패키징
박스

치수 및 중량

깊이
28.45 mm
깊이 (인치)
1.12 inch
높이
15.09 mm
높이 (인치)
0.594 inch
너비
52.5 mm
Width (inches)
2.067 inch
Net weight
8.88 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 매개변수

제품군
OMNIMATE 시그널 - 시리즈 BC/SC 3.81
결선 유형
필드 결선
와이어 결선 방식
작동 버튼으로 PUSH IN
피치(mm)(P)
3.81 mm
피치(인치)(P)
0.15 "
도체 아웃렛 방향
180°
극 수
11
L1(mm)
38.1 mm
L1(인치)
1.5 "
행 수
1
핀 시리즈 수량
1
정격 단면적
1 mm²
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
볼륨 저항
≤5 mΩ
코딩 가능
예
탈피 길이
9 mm
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
8 N
당기는 힘 / 폴, 최대
7 N

자재 데이터

Matériau isolant
PA 66 GF 30
컬러 코드
주황색
Tabella dei colori (simile)
RAL 2000과 유사
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
Resistencia del aislamiento
≥ 108 Ω
UL 94 가연성 등급
V-0
Érintkező anyaga
구리 합금
Поверхность контакта
주석 도금
Struttura a strati del connettore maschio
4...8 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

결선에 적합한 컨덕터

Rögzítési tartomány, névleges csatlakozás, min.
0.14 mm²
1.5 mm²
결선 단면규격 AWG, 최소
AWG 26
Průřez propojení AWG, max.
AWG 16
단선, 최소 H05(07) V-U
0.14 mm²
Rígido, máx. H05(07) V-U
1.5 mm²
연선, 최소 H05(07) V-K
0.14 mm²
Flexible, max. H05(07) V-K
1.5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0.25 mm²
С наконечником DIN 46 228/4, макс.
1 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1.5 mm²
EN 60999 a x b 규격, ø
2.4 mm x 1.5 mm; 1.9mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025870000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025860000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9019100000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025770000
Reference text
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17.5 A
정격 전류, 최대 극 수(Tu=20°C)
17.5 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17.5 A
정격 전류, 최대 극 수(Tu=40°C)
16.3 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2.5 kV
odporność na zwarcia
3 x 1s, 76 A

CSA에 따른 정격 데이터

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 C / CSA)
50 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 16

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 16
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
318 mm
VPE 폭
209 mm
VPE 높이
29 mm

유형 테스트

테스트: 접속 오류(비호환성)
  • 테스트:
    육안 검사
  • 평가:
    통과

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 결선에 적합한 컨덕터: 플라스틱 칼러 포함 와이어 종단 페룰 채용 1.5 mm², DIN 46 228/1, 정격 전압 125V/2.5 kV - III/3 또는 250 V/2.5 kV - II/2
  • 와이어 단면이 더 큰 경우 압착공구 PZ 1.5(주문 번호 9005990000) 또는 PZ 6/5(주문 번호 9011460000)를 사용하여 페럴을 A 형태로 압착할 것을 권장합니다.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 테스트 포인트는 전위 픽업 포인트로만 사용할 수 있습니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
