BLC 5.08/08/180R OR BX

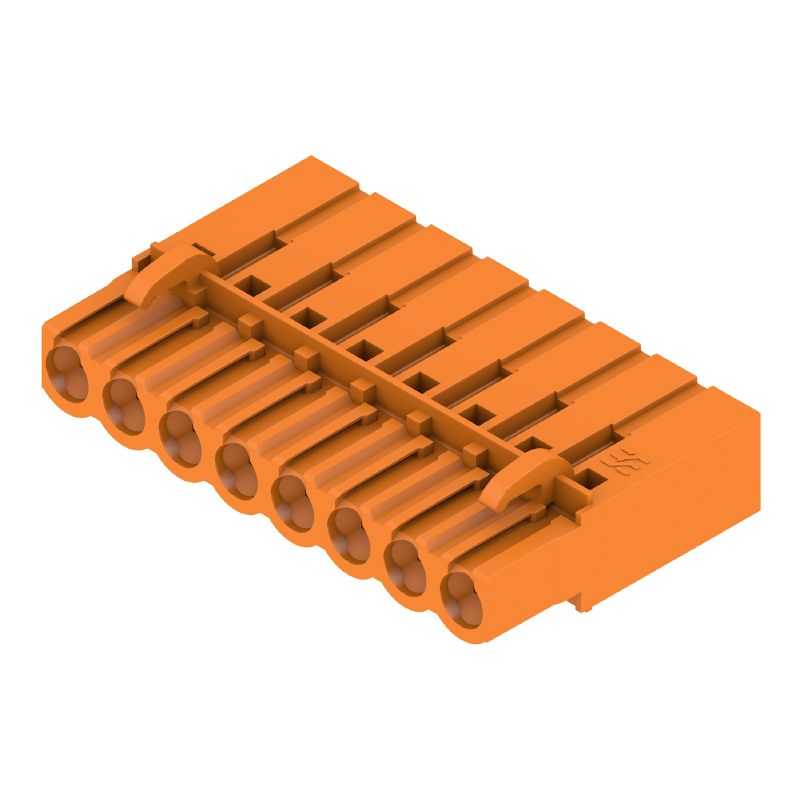

Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 8, 180°, Conexión crimpada, Sección de embornado, máx. : 2.5 mm², Caja

N.º de artículo 1610550000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 11 Contrapiezas 35 Productos relacionados 24
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 8, 180°, Conexión crimpada, Sección de embornado, máx. : 2.5 mm², Caja
Código
1610550000
Tipo
BLC 5.08/08/180R OR BX
GTIN (EAN)
4008190080563
Cantidad
50 Pieza
Valores característicos del producto
IEC: 400 V / 21 A
UL: 300 V / 10 A / AWG 26 - AWG 14
Embalaje
Caja

Dimensiones y pesos

Profundidad
24,5 mm
Profundidad (pulgadas)
0,965 inch
Altura
10,1 mm
Altura (pulgadas)
0,398 inch
Anchura
40,64 mm
Anchura (pulgadas)
1,6 inch
Масса нетто
4,629 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Familia del producto
OMNIMATE Signal - Serie BL/SL 5.08
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
Conexión crimpada
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Dirección de salida de conductor
180°
Número de polos
8
L1 en mm
35,56 mm
L1 en pulgadas
1,4 "
Número de series
1
Número de filas de polos
1
Sección nominal
2,5 mm²
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Resistencia de paso
≤5 mΩ
Codificable
Sí
Longitud de desaislado
5 mm
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
8,5 N
Fuerza de extracción/polo, máx.
6,5 N

Datos del material

Materiales aislantes
PBT GF
Color
naranja
Colour chart (similar)
RAL 2000
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Grado inflamabilidad según UL 94
V-0
Matériau des contacts
Aleación de Cu
Layer structure of plug contact
4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Conductores aptos para conexión

Sección de embornado, mín.
0,22 mm²
Sección de embornado, máx.
2,5 mm²
Wire connection cross section AWG, min.
AWG 24
Průřez propojení AWG, max.
AWG 14
연선, 최소 H05(07) V-K
0,5 mm²
souple, max. H05(07) V-K
2,5 mm²
Reference text
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
21 A
Rated current, max. number of poles (Tu=20°C)
14,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
18 A
Rated current, max. number of poles (Tu=40°C)
12,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
12400-374
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (UR)
UR
Núm. de certificación (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
144 mm
Anchura VPE
113 mm
Altura de VPE
65 mm

Pruebas tipo

Prueba: durabilidad de los marcajes
  • Estándar:
    borrador DIN VDE 0627, sección 6.2.2 / 09.91, DIN IEC 512, apartado 7, sección 5 / 05.94
  • Prueba:
    durabilidad
  • Evaluación:
    superado

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Sección nominal dependiente del contacto crimpado montado
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
