BLF 3.50/11/180LH SN OR BX

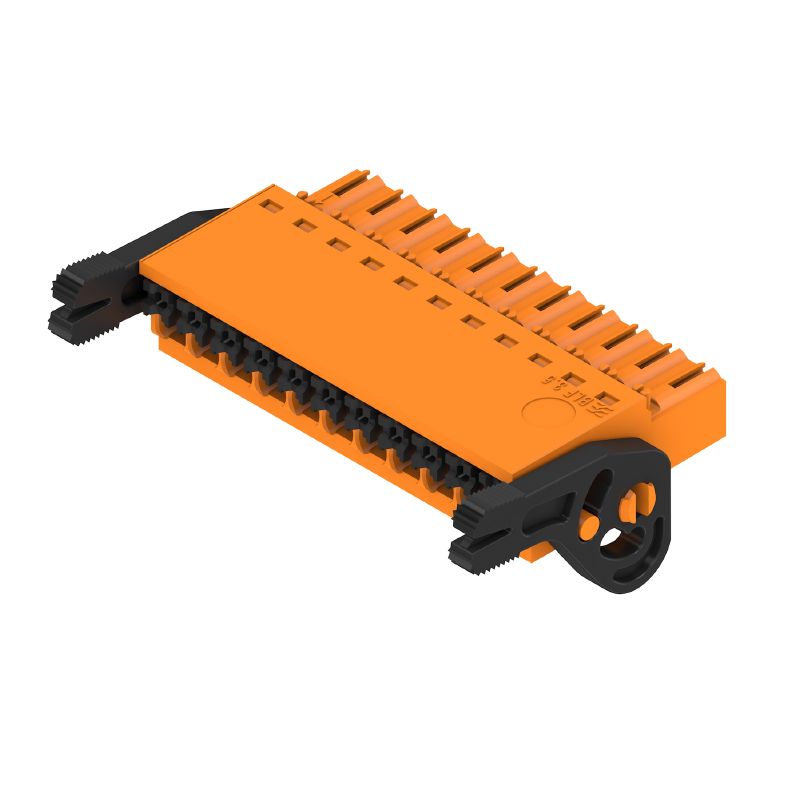

제품 이미지
BLF 3.50/11/180LH SN OR BX

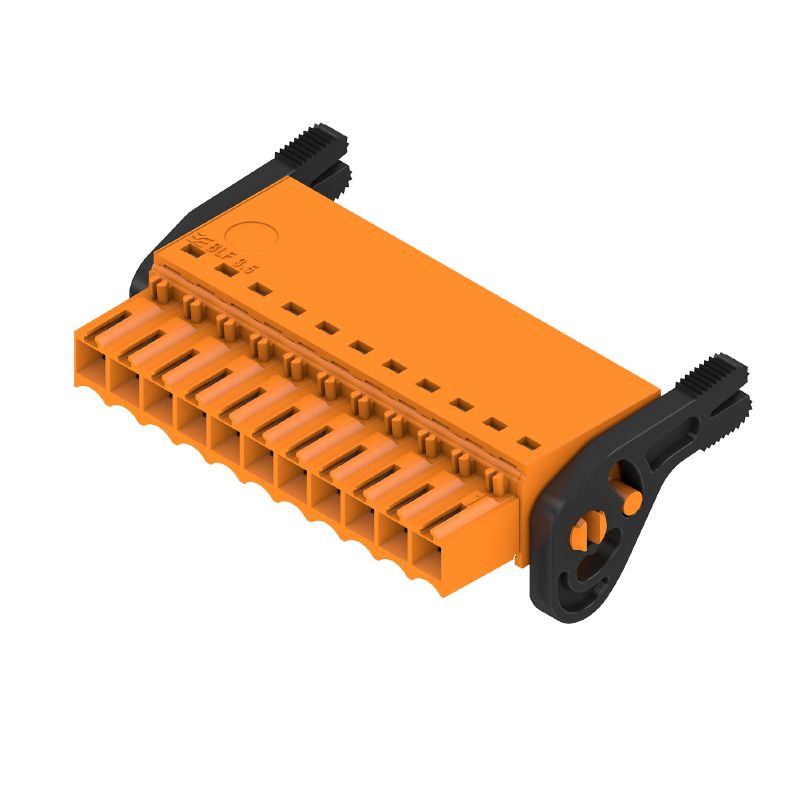

제품 이미지
BLF 3.50/11/180LH SN OR BX
Dimensional drawing
BLF 3.50/11/180LH SN OR BX
감소 곡선
BLF 3.50/11/180LH SN OR BX
감소 곡선
BLF 3.50/11/180LH SN OR BX
제품 장점
Solid PUSH IN contact
Safe and durable

BLF 3.50/11/180LH SN OR BX

PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 11, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스

항목 번호 2460040000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
상대품 13 관련 제품 44
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 11, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스
주문 번호
2460040000
유형
BLF 3.50/11/180LH SN OR BX
GTIN(EAN)
4050118475456
수량
36  items
제품 데이터
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
패키징
박스

치수 및 중량

깊이
30.05  mm
깊이 (인치)
1.183  inch
높이
15.08  mm
높이 (인치)
0.594  inch
너비
45.4  mm
폭 (인치)
1.787  inch
순중량
10.667  g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

시스템 매개변수

제품군
OMNIMATE 시그널 - 시리즈 BL/SL 3.50
결선 유형
필드 결선
와이어 결선 방식
액추에이터 탑재 PUSH IN
피치(mm)(P)
3.5  mm
피치(인치)(P)
0.138  "
도체 아웃렛 방향
180°
극 수
11
L1(mm)
35  mm
L1(인치)
1.378  "
행 수
1
핀 시리즈 수량
1
정격 단면적
1.5  mm²
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
완전하게 마운트된 경우
볼륨 저항
≤5 mΩ
코딩 가능
예
탈피 길이
8  mm
탈피 길이 허용치
  • 최소:
    0 mm
  • 최대:
    1 mm
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264-A
플러그 주기
25
플러깅 힘/폴, 최대
6  N
당기는 힘 / 폴, 최대
6  N

자재 데이터

절연재
PA GF
컬러 코드
주황색
컬러 차트(유사)
RAL 2000과 유사
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 400
≤ 600
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
보관 온도, 최소
-40  °C
보관 온도, 최대
70  °C
작동 온도, 최소
-50  °C
작동 온도, 최대
120  °C
온도 범위, 설치, 최소
-30  °C
온도 범위, 설치, 최대
100  °C

결선에 적합한 컨덕터

클램프 범위, 최소
0.14  mm²
클램프 범위, 최대
1.5  mm²
결선 단면규격 AWG, 최소
AWG 26
결선 단면규격 AWG, 최대
AWG 16
단선, 최소 H05(07) V-U
0.14  mm²
단선, 최대 H05(07) V-U
1.5  mm²
연선, 최소 H05(07) V-K
0.14  mm²
연선, 최대 H05(07) V-K
1.5  mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.28  mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1  mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.25  mm²
페럴 포함, DIN 46228 pt 1, 최대
1  mm²
EN 60999 a x b 규격, ø
2.4 mm x 1.5 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.25 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025760000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025770000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0690700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9021040000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0463000000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17.5  A
정격 전류, 최대 극 수(Tu=20°C)
14.7  A
정격 전류, 극 수(Tu=40°C)
17.1  A
정격 전류, 최대 극 수(Tu=40°C)
13.1  A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320  V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160  V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160  V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2.5  kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5  kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2.5  kV
단시간 내전류 저항
1 x 1s, 120 A

CSA에 따른 정격 데이터

정격 전압(사용 그룹 B / CSA)
300  V
정격 전압(사용 그룹 C / CSA)
50  V
정격 전압(사용 그룹 D / CSA)
300  V
정격 전류(사용 그룹 B / CSA)
10  A
정격 전류(사용 그룹 D / CSA)
10  A
와이어 단면적, AWG, 최소
AWG 16
와이어 단면적, AWG, 최대
AWG 26

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300  V
정격 전압(사용 그룹 C / UL 1059)
50  V
정격 전압(사용 그룹 D / UL 1059)
300  V
정격 전류(사용 그룹 B / UL 1059)
10  A
정격 전류(사용 그룹 D / UL 1059)
10  A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 16
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
338  mm
VPE 폭
130  mm
VPE 높이
33  mm

유형 테스트

시각 및 치수 테스트
  • 표준:
    IEC 60512-1-1:2002-02
  • 테스트:
    치수 검수
  • 평가:
    통과
  • 표준:
    IEC 60512-1-2:2002-02
  • 테스트:
    중량 점검
  • 평가:
    통과
  • 표준:
    IEC 61984:2001-10 섹션 6.2
  • 테스트:
    육안 검사
  • 평가:
    통과
테스트: 표시 내구성
  • 표준:
    IEC 60068-2-70:1995-12 테스트 Xb
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 날짜 시계, 승인 마킹 UL, 승인 마킹 CSA
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
테스트: 접속 오류(비호환성)
  • 표준:
    IEC 60512-13-5:2006-02
  • 테스트:
    180° 회전, 코딩 요소 포함, 180 회전, 코딩 요소 불포함
  • 평가:
    통과
  • 테스트:
    내구성
  • 평가:
    통과
테스트: 클램프 사용 가능한 단면
  • 표준:
    IEC 60999-1:1999-11 섹션 9.1, IEC 60947-1:2011-03 섹션 8.2.4.5.1
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.14 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.14 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • 표준:
    IEC 60999-1:1999-11 섹션 9.4 bzw. 섹션 8.10
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    0.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
풀아웃 테스트
  • 표준:
    IEC 60999-1:1999-11 섹션 9.5
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    ≥40 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
