特性
| 版本 | 功能模块, “与”门 |
| 订货号 | 8184040000 |
| 类型 | DK AND 35 24VDC |
| GTIN (EAN) | 4008190121938 |
| 数量 | 5 PC |
| 深 | 65 mm |
| 深度 (英寸) | 2.559 inch |
| 高度 | 57 mm |
| 高度 (英寸) | 2.244 inch |
| 宽度 | 12 mm |
| 宽度 (英寸) | 0.472 inch |
| 长度 | 65 mm |
| 长度 (英寸) | 2.559 inch |
| 净重 | 29 g |
| 存储温度 | -40 °C...60 °C |
| 工作温度 | 0 °C...50 °C |
| 湿度 | 40°C / 93% 相对湿度，无凝结 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 35d83707-6a3b-45b5-b9f8-6ba8184c863e |

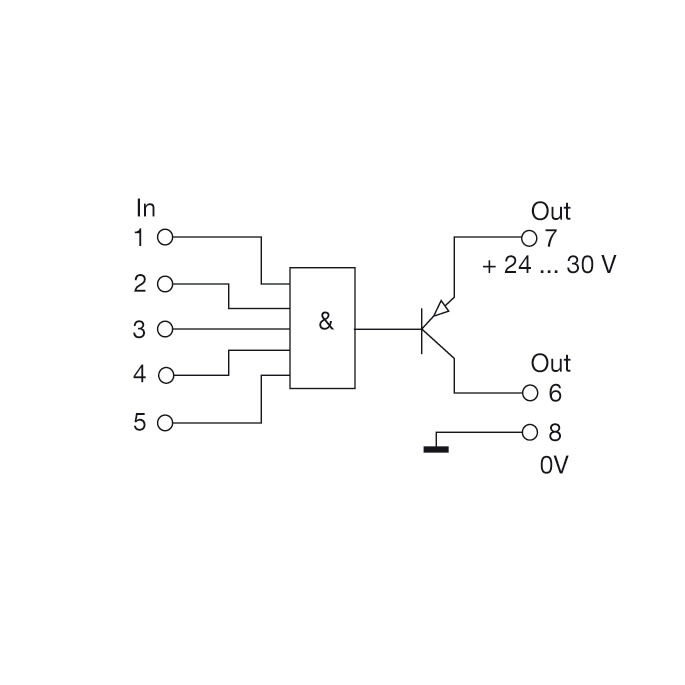

| 逻辑功能 | 和 |
| 供电电压 | 24...30 V DC |
| 导轨 | TS 35 |
| 电流消耗 | <5 mA |
| 绝缘 | 无分离 |
| 防护等级 | IP20 |
| 绝缘 | 无分离 |
| 脉冲持续时间 | ≥ 50 µs |
| 输入数 | 5 |
| 输入电流 | 约1.5 mA 每个输入口 (24 V) |
| 额定电压 | max. 30 V |
| 额定输入电平 | 24 V DC= High. 0 V = Low |
| 开关阈值 | 高压 < 15 V，低压 < 9 V |
| 负载阻抗电流 | ≤ 600 Ω |
| 输出电平 | PNP，Ub-1.8 V |
| 输出电流 | max. 20 mA |
| 输出路数 | 1 |
| 供电电压 | 24...30 V DC |
| 导轨 | TS 35 |
| 开放端 | 右方 |
| 湿度 | 40°C / 93% 相对湿度，无凝结 |
| 电流消耗 | <5 mA |
| 绝缘 | 无分离 |
| 联接类型 | 螺钉联接 |
| 输入/输出 | 逻辑模块 |
| 标准 |
EN 61000-6-2:2005
EN 61000-6-3:2007/A1:2011 EN 61000-6-4:2007 + A1:2011 |
| 联接类型 | 螺钉联接 |
| 额定连接下的压接范围 | 4 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 4 mm² |
| 认证/证书/一致性声明 | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35815) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206125) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8184040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8184040000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001417 |
| ETIM 7.0 | EC001417 |
| ETIM 8.0 | EC001417 |
| ETIM 9.0 | EC001417 |
| ECLASS 9.0 | 27-24-22-16 |
| ECLASS 9.1 | 27-21-92-90 |
| ECLASS 10.0 | 27-24-22-16 |
| ECLASS 11.0 | 27-24-22-16 |
| ECLASS 12.0 | 27-24-22-16 |
| ECLASS 13.0 | 27-24-22-16 |
| ECLASS 14.0 | 27-24-22-16 |
| 认证 |  |
| ROHS | 一致 |
配件
-
商品编号:1635120000包装单位:5 PC
横联件（端子）, 螺钉固定的, 黑色, 17.5 A, 回路数: 50, 间距 P（单位：mm）: 6.20, 绝缘: 是, 宽度: 4.2 mm
-
商品编号:1633280000包装单位:5 PC
横联件（端子）, 螺钉固定的, 蓝色, 17.5 A, 回路数: 50, 间距 P（单位：mm）: 6.20, 绝缘: 是, 宽度: 4.2 mm
-
商品编号:1633290000包装单位:5 PC
横联件（端子）, 螺钉固定的, 红色, 17.5 A, 回路数: 50, 间距 P（单位：mm）: 6.20, 绝缘: 是, 宽度: 4.2 mm
-
-
