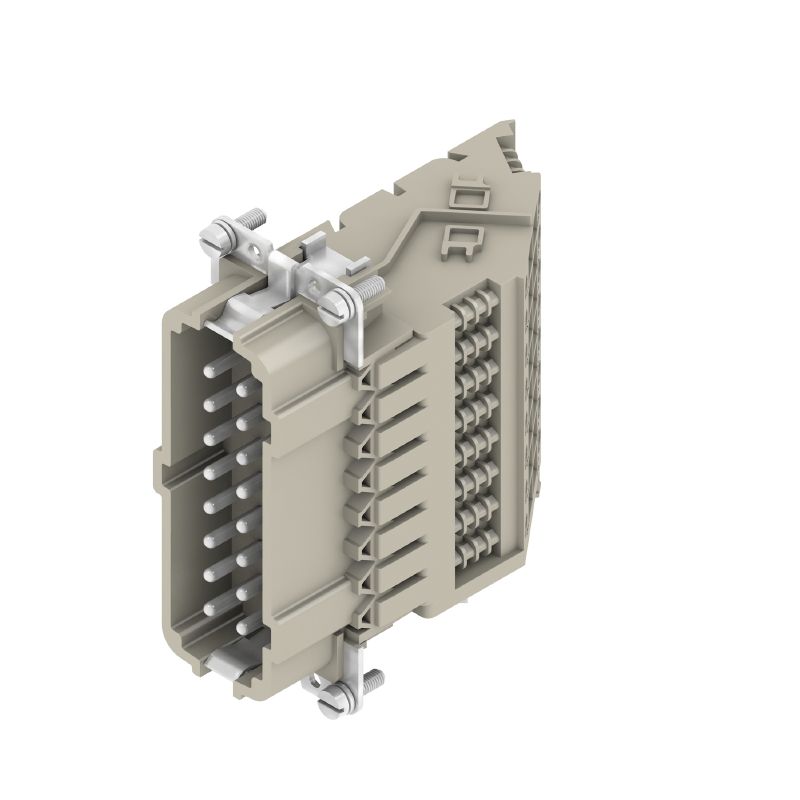

HDC挿入, ピン, 500 V, 16 A, 極数: 16, ねじ接続, 設置サイズ: 6

商品番号 1848760000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 4
承認 一般注文データ 寸法と重量 環境製品コンプライアンス 一般データ Připojení datové, uzemnění バージョン 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UR）
E92202

一般注文データ

バージョン
HDC挿入, ピン, 500 V, 16 A, 極数: 16, ねじ接続, 設置サイズ: 6
注文番号
1848760000
種別
DSTV HE SR16 S
GTIN (EAN)
4032248372010
数量
10 items

寸法と重量

正味重量
162,624 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
d0694b55-f1aa-4d24-a200-c532c6ffc384

一般データ

Anschlussart
ねじ接続
Basic material
銅合金
Baugröße
6
BG
6
Brennbarkeitsklasse nach UL 94
V-0
Color
ベージュ
DIN EN 45545-2準拠の低排煙性
はい
Insulating material group
IIIa
Märkspänning (DIN EN 61984)
500 V
Materiales aislantes
PCガラス繊維補強（UL認定および鉄道認定）
Max. torque for main contact
0,7 Nm
moment dokręcający min. zestyk główny
0,5 Nm
Polzahl
16
Rated voltage according to UL/CSA
600 V AC/DC
Resistencia de paso
≤3 mΩ
Resistencia del aislamiento
1010 Ω
Surface finish
銀の不動態化
Tightening torque
0,5 Nm
Tightening torque, max. PE connection
1,6 Nm
Tightening torque, min. PE connection
1,2 Nm
Tipo
ピン
Zapojovací cykly, stříbrné
≥ 200
Серия
DSTV-HE
定格インパルス電圧（DIN EN 61984）
6 kV
定格電流 （DIN EN 61984）
16 A
오염 심각도
3

Připojení datové, uzemnění

刃寸法、スロット (PE 接続)
SD 0,8 x 4,0
刃寸法、プラス溝
Taille PZ1
固定ネジ
M 4
定格断面
4 mm²
導体断面積、AWG（PE）、最大
AWG 12
導体断面積、AWG（PE）、最小
AWG 20
接続種別 PE
ねじ接続
締付けトルク、最大 PE 接続
1,6 Nm
締付けトルク、最小 PE 接続
1,2 Nm
被覆剥き長さ PE 接続
10 mm

バージョン

BG
6
クランプネジ
M 3
主要接点最小トルク
0,5 Nm
体積抵抗
≤3 mΩ
刃寸法
サイズPZ0
刃寸法、スロット (ネジ接続)
SD 0.6 x 3.5
基本材質
Lega di rame
導体接続断面積 AWG、最大.
AWG 12
導体断面、固定式、最大
4 mm²
導体断面、固定式、最小
0,5 mm²
導体断面、最大
4 mm²
導体断面、最小
0,5 mm²
接続方式
ねじ接続
最大主要接点トルク
0,7 Nm
表面仕上
銀の不動態化
被覆剝き長さ、定格接続
12 mm
設置サイズ
6
配線接続断面 AWG、最小
AWG 20
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
4 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0,5 mm²
配線接続断面、細径撚線、最大
4 mm²
配線接続断面、細径撚線、最小
0,5 mm²

分類

ETIM 8.0
EC002311
ETIM 9.0
EC002311
ETIM 10.0
EC002311
ECLASS 14.0
27-44-02-03
ECLASS 15.0
27-44-02-03
