特性

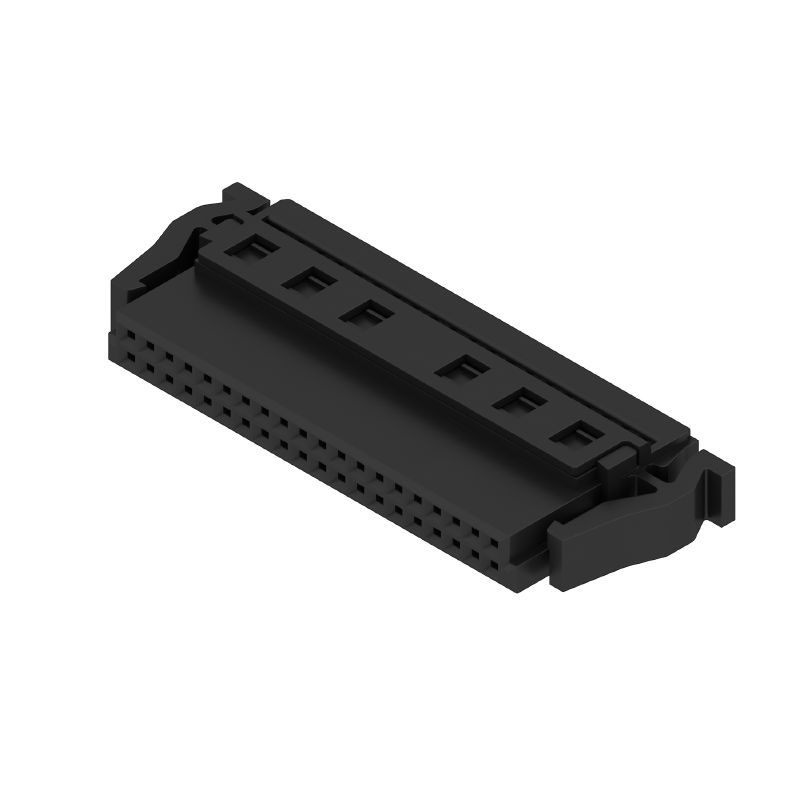

| 版本 | PCB 接插件, 插头, 间距 P（单位：mm）: 1.27 mm, 回路数: 40, 托盘（手动安装） |
| 订货号 | 2747570000 |
| 类型 | FFP D1/40H S1 B TY |
| GTIN (EAN) | 4050118896138 |
| 数量 | 100 PC |
| 产品数据 |
IEC: / 1.9 A UL: 150 V / 1 A / AWG 30 sol - AWG 30 sol |
| 包装 | 托盘（手动安装） |
| 深 | 5.6 mm |
| 深度 (英寸) | 0.22 inch |
| 高度 | 14.05 mm |
| 高度 (英寸) | 0.553 inch |
| 宽度 | 33.13 mm |
| 宽度 (英寸) | 1.304 inch |
| 净重 | 3.41 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 信号 - 板到板 |
| 联接类型 | 刺穿绝缘层连接(IDC) |
| 导线连接方式 | 刺穿绝缘层连接(IDC) |
| 间距 P（单位：mm） | 1.27 mm |
| 间距 P（单位：inch） | 0.05 " |
| 导线出线方向 | 90°/270° |
| 回路数 | 40 |
| 层数 | 1 |
| 插针排数 | 2 |
| 防护等级 | IP20 |
| 通道电阻 | <25 mΩ |
| 插拔次数 | 500 |
| 插拔力 / 回路，最大 | 0.6 N |
| 拉力 / 回路，最大 | 0.6 N |
| 绝缘材料 | LCP |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | IIIa |
| 绝缘强度 | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| 阻燃等级符合 UL 94 | V-0 |
| 插针材料 | 铜合金 |
| 触点材料 | 铜合金 |
| 插针镀层 | Ni/Au |
| 插头触点叠层结构 | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -55 °C |
| 最高操作温度 | 125 °C |
| 导线最小压接面积 AWG | AWG 30/1, 30/7 |
| 导线最大压接面积 AWG | AWG 30/1, 30/7 |
| 绝缘层外径，最小值 | 0.55 mm |
| 绝缘层外径，最大值 | 0.75 mm |
| 额定电流，最小回路数 (Tu = 20°C) | 1.9 A |
| 额定电流，最大回路数 (Tu = 20°C) | 2.3 A |
| 额定电流，最小回路数 (Tu = 40°C) | 2.5 A |
| 最小爬电距离 | 0.4 mm |
| 最小电气间隙 | 0.4 mm |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 额定电压 (UL 1977)（过时） | 150 V |
| 额定电流 (UL 1977)（过时） | 1 A |
| 导线最小压接面积，AWG | 30 sol |
| 导线最大压接面积，AWG | 30 sol |
| 包装 | 托盘（手动安装） |
| VPE 长度 | 170 mm |
| VPE 宽度 | 115 mm |
| VPE 高度 | 65 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224326) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747570000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E92202 |
