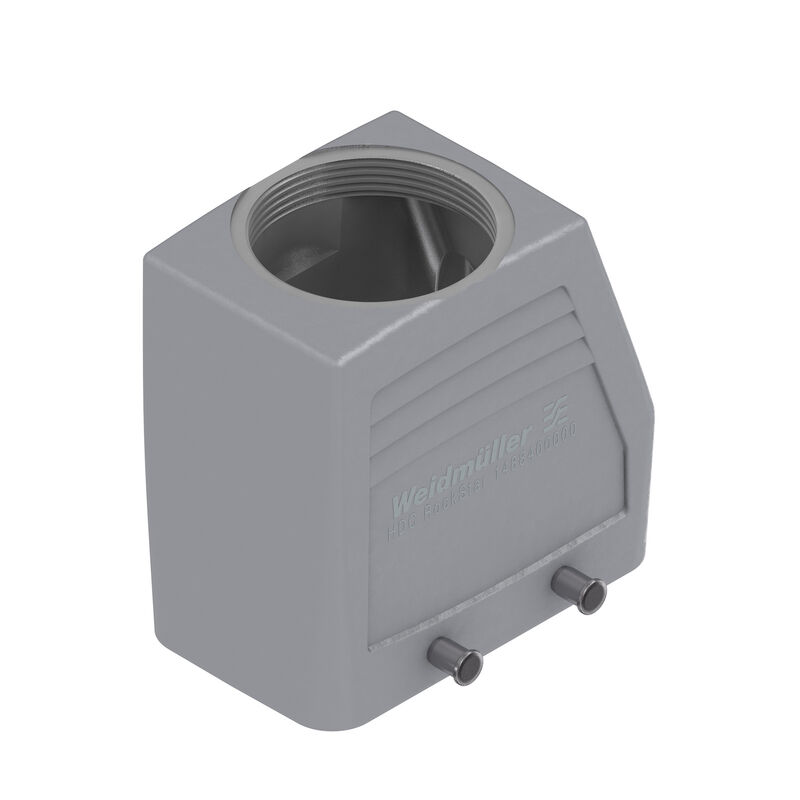

尺寸4外壳带M40顶出线 HDC 24D TOBU 1M40G CS

尺寸4外壳带M40顶出线 HDC 24D TOBU 1M40G CS

HDC - 外壳, 安装尺寸: 4, 防护等级: IP65, 插接状态下, 顶部进线, 插头外壳, 侧面锁定，普通高度, 高的, 电缆接头尺寸: M 40

商品编号 1488400000
下载技术数据页 工程支持 产品下载
配件 3 相关商品 10
审批 通用订货数据 尺寸和重量 温度 环保产品合规 尺寸大小 通用参数 运行 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

版本
HDC - 外壳, 安装尺寸: 4, 防护等级: IP65, 插接状态下, 顶部进线, 插头外壳, 侧面锁定，普通高度, 高的, 电缆接头尺寸: M 40
订货号
1488400000
类型
HDC 24D TOBU 1M40G CS
GTIN (EAN)
4050118378276
数量
1 PC

尺寸和重量

深
73 mm
深度 (英寸)
2.874 inch
高度
72 mm
高度 (英寸)
2.835 inch
宽度
58.5 mm
宽度 (英寸)
2.303 inch
净重
159.28 g

温度

温度限值
-40 °C ... 125 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)
化学抵抗力
  • 材料:
    丙酮
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    钻孔油
  • 化学抵抗力:
    有耐受性
  • 材料:
    柴油
  • 化学抵抗力:
    有耐受性
  • 材料:
    乙醇
  • 化学抵抗力:
    有耐受性
  • 材料:
    传动油
  • 化学抵抗力:
    有耐受性
  • 材料:
    液压油
  • 化学抵抗力:
    有耐受性
  • 材料:
    冷却剂
  • 化学抵抗力:
    有耐受性
  • 材料:
    石油挥发油
  • 化学抵抗力:
    有耐受性
  • 材料:
    汗液
  • 化学抵抗力:
    有耐受性
  • 材料:
    高级汽油
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    水
  • 化学抵抗力:
    有耐受性
  • 材料:
    紫外
  • 化学抵抗力:
    不稳定
  • 材料:
    臭氧
  • 化学抵抗力:
    不稳定

尺寸大小

Cable entry
带螺纹
外壳宽度 C
43 mm
外壳总长
73 mm
外壳高度B
72 mm

通用参数

表面处理
粉末涂层
防护等级
IP65
插接状态下

运行

BG
4
Clamp version
十字托架
Design of housing
顶部进线
插头外壳
Design of locking system
侧面锁定，普通高度
Dimensioni di installazione
4
Entrata cavo
带螺纹
Färg (RAL)
RAL 7035
Gänga (inre)
M 40
Kivitel
高的
Počet kabelových vstupů ze strany
0
Уплотнение
无密封
上方输入电缆数量
1
插头/插座/盖板
上部 插座
电缆接头尺寸
M 40
电缆螺旋连接, 数量
0
罩盖
无盖板
适用于 ModuPlug®
是
유형
插头

分类

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
