HDC 32A ADBO
HDC 32A ADBO
Чертеж
HDC 32A ADBO
монтажный вырез

HDC 32A ADBO

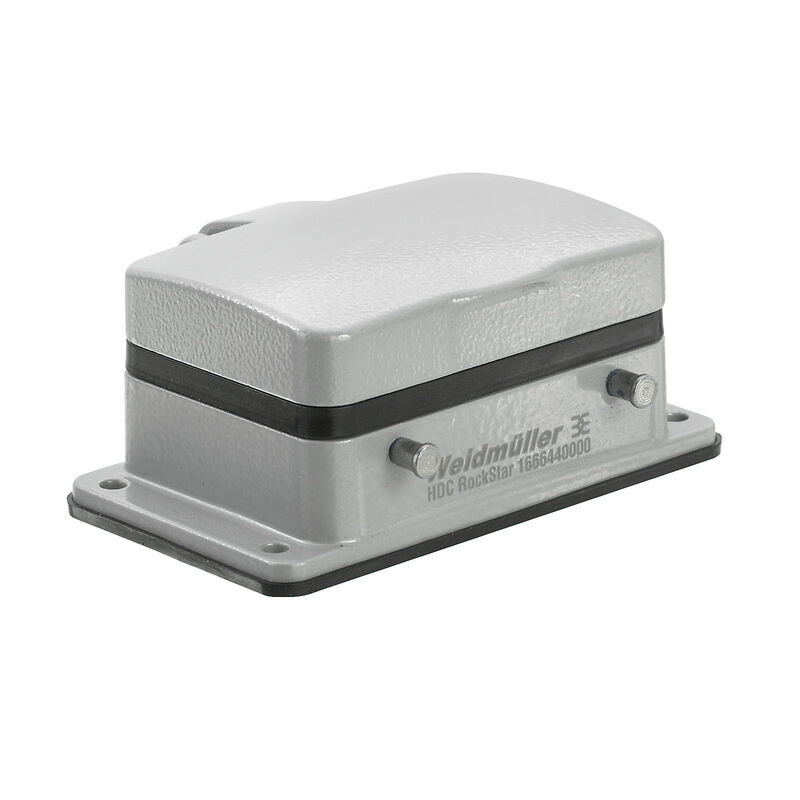

HDC - корпус, Типоразмер установки: 7, Вид защиты: IP65, во вставленном состоянии, Корпус для настенного монтажа, Поперечная скоба для фиксации на верхней части, Стандартный, с крышкой, Типоразмер кабельных вводов: none

№ продукта 1666440000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 4 Связанные продукты 1
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Mått Общие данные wersja Важное примечание Классификации

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Основные данные для заказа

Wersja
HDC - корпус, Типоразмер установки: 7, Вид защиты: IP65, во вставленном состоянии, Корпус для настенного монтажа, Поперечная скоба для фиксации на верхней части, Стандартный, с крышкой, Типоразмер кабельных вводов: none
Nr zam.
1666440000
Typ
HDC 32A ADBO
GTIN (EAN)
4008190871260
Ilość
1 Штука

Размеры и массы

Głębokość
104 mm
Глубина (дюймов)
4,094 inch
Wysokość
46,4 mm
Высота (в дюймах)
1,827 inch
Szerokość
89 mm
Ширина (в дюймах)
3,504 inch
Wymiar mocowania wysokość
42 mm
Wymiar mocowania szerokość
92 mm
Масса нетто
178 g

Температуры

Temperatura graniczna
-40 °C ... 125 °C

Экологическое соответствие изделия

Status zgodności z dyrektywą RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Odporność chemiczna
  • Вещество:
    Ацетон
  • Химическая устойчивость:
    Условная стойкость
  • Вещество:
    Масло для сверления
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Дизельное топливо
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Этиловый спирт
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Трансмиссионное масло
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Гидравлическое масло
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Хладагент
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Бензин
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Отпотевшее масло
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Высокосортный бензин
  • Химическая устойчивость:
    Условная стойкость
  • Вещество:
    Вода
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    УФ
  • Химическая устойчивость:
    Нестабильность
  • Вещество:
    Озон
  • Химическая устойчивость:
    Нестабильность

Mått

długość obudowy
82 mm
odstęp otworów długość A2
92 mm
szerokość cokołu C1
60,5 mm
szerokość obudowy C
56 mm
wpust kablowy
Нет
wysokość cokołu B1
7 mm
wysokość obudowy B
30 mm

Общие данные

Powierzchnia
Порошковое покрытие
Stopień ochrony
IP65
во вставленном состоянии

wersja

BG
7
Felső rész/alsó rész/fedél
Нижняя часть
Forma konstrukcyjna
Стандартный
kolor (RAL)
RAL 7035
Kábelbevezetések mérete
none
Odpowiednie do ModuPlug®
Нет
Rozmiar instalacji
7
Typ
Навесной (проходной)
uszczelka
NBR
wersja obudowy
Корпус для настенного монтажа
wersja pałąka
Поперечная скоба
wersja systemu zamykania
Поперечная скоба для фиксации на верхней части
wpust kablowy
Нет
상단 케이블 인입 수
0
조임 토크
1,2 Nm
측면 케이블 인입 수
0
커버
без крышки
커버 디자인
с крышкой

Важное примечание

Informacje produktowe
При установке корпусов следите за правильным расположением плоской прокладки.

Классификации

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
