HDC AOC 6 MS

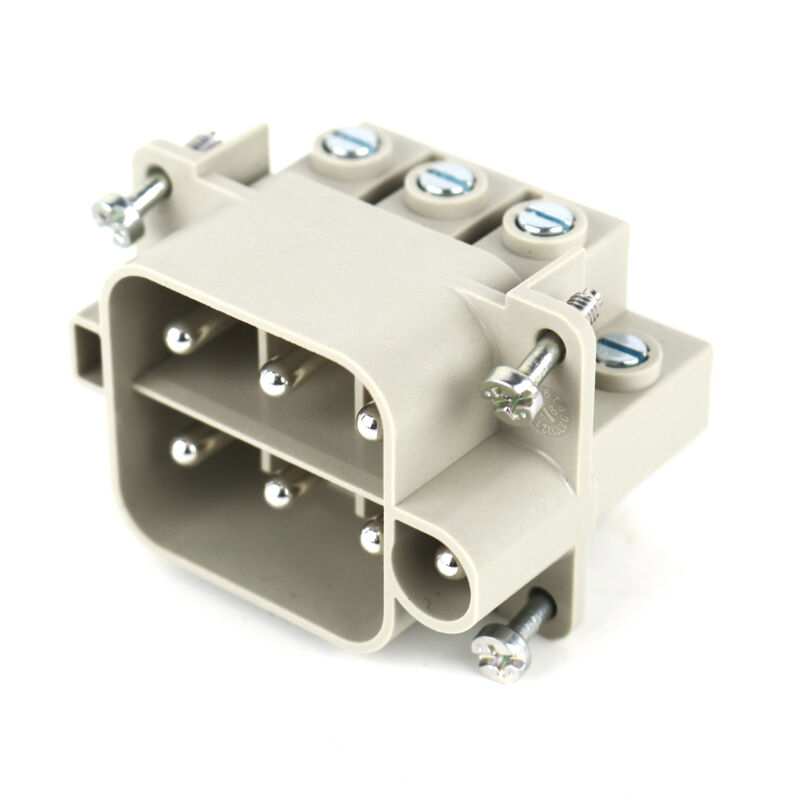

Illustrazione del prodotto
HDC AOC 6 MS

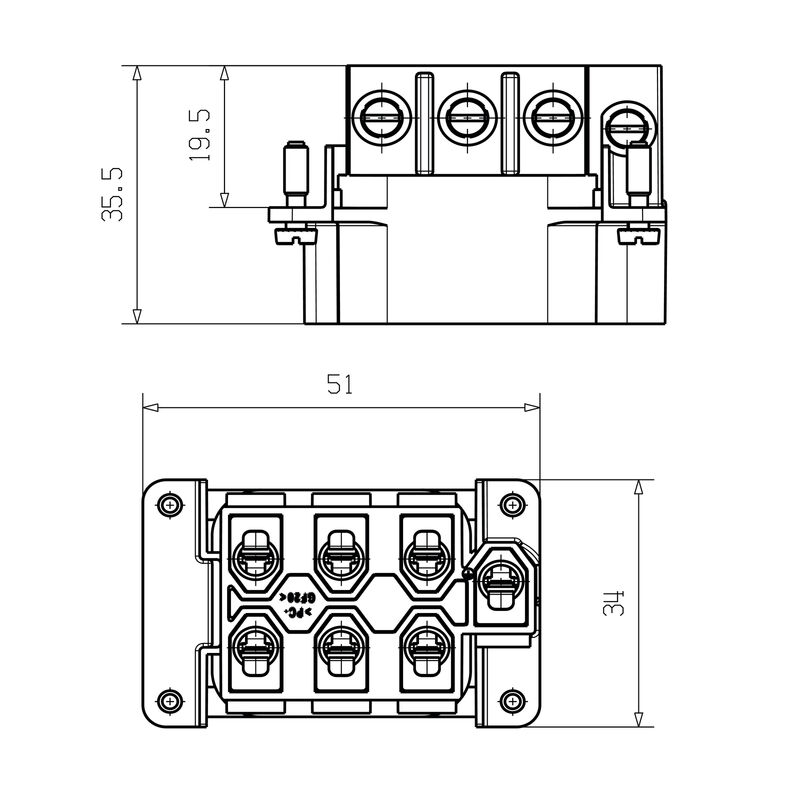

Disegno
HDC AOC 6 MS
Connection diagram
Schema elettrico anti-apertura trifase
HDC AOC 6 MS
Curva di carico
HDC AOC 6 MS
Curva di carico

HDC AOC 6 MS

HDC - Connettore, Maschio, 500 V, 40 A, Numero di poli: 6, Collegamento a vite, Dimensioni di installazione: 3

N. articolo 2466810000
Download foglio dati Supporto ingegneristico Documentazione sul prodotto
Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dimensioni Dati generali Dati del collegamento PE Contatto di segnale Esecuzione Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
HDC - Connettore, Maschio, 500 V, 40 A, Numero di poli: 6, Collegamento a vite, Dimensioni di installazione: 3
N. d’ordine
2466810000
Tipo
HDC AOC 6 MS
GTIN (EAN)
4050118501575
CPZ
1 Pezzo

Dimensioni e pesi

Profondità
34,8 mm
Profondità (pollici)
1,37 inch
Posizione verticale
41,7 mm
Altezza (pollici)
1,642 inch
Larghezza
51 mm
Larghezza (pollici)
2,008 inch
Peso netto
68,3 g

Temperature

Valori limite di temperatura
-40 °C ... 125 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2

Dimensioni

Altezza della presa
41,7 mm
Larghezza
51 mm
Lunghezza, zoccolo
34,8 mm

Dati generali

Bassa fumosità sec. EN 45545-2
Sì
BG
3
cicli d'innesto Ag
≥ 500
cicli d'innesto Au
≥ 500
Classe d'infiammabilità UL 94
V-0
Colori
Grigio chiaro
Coppia di serraggio (collegamento PE), max.
1,5 Nm
Coppia di serraggio (collegamento PE), min.
1,2 Nm
Corrente di dimensionamento (DIN EN 61984)
40 A
Dimensioni di installazione
3
Grado di lordura
3
Materiale di base
Policarbonato, rinforzato con fibra di vetro
Materiale isolante
Poliestere rinforzato con fibra di vetro, policarbonato
Numero di contatti di segnalazione
0
Numero di poli
6
Resistenza d'isolamento
≥ 10¹⁰ Ω
Resistenza di passaggio
2,00 mΩ
Serie
AOC
Serie di requisiti con livelli di pericolo secondo la norma EN 45545-2
R22 (HL 1-3)
R23 (HL 1-3)
Sezione di collegamento cavo
4 mm²
Tensione di dimensionamento (DIN EN 61984)
500 V
Tensione impulsiva di dimensionamento (DIN EN 61984)
6 kV
Tipo
Maschio
Tipo di collegamento
Collegamento a vite

Dati del collegamento PE

Coppia di serraggio (collegamento PE), max.
1,5 Nm
Coppia di serraggio (collegamento PE), min.
1,2 Nm
Dimensione lama (a croce)
0,6 x 3,5 mm
Lunghezza di spellatura (collegamento PE)
11 mm
Sezione di collegamento cavo AWG (PE), max.
AWG 10
Sezione di collegamento cavo AWG (PE), min.
AWG 16
Sezione di dimensionamento
4 mm²
Tipo di collegamento PE
Collegamento a vite
Vite di fissaggio
M 4

Contatto di segnale

Coppia di serraggio (contatto di segnalazione), max.
1,5 Nm
Coppia di serraggio (contatto di segnalazione), min.
1,2 Nm

Esecuzione

BG
3
Dimensioni di installazione
3
Lunghezza di spellatura (collegamento di dimensionamento)
11 mm
Materiale di base
Policarbonato, rinforzato con fibra di vetro
Resistenza di passaggio
2,00 mΩ
Sezione di collegamento cavo AWG, max.
AWG 10
Sezione di collegamento cavo AWG, min.
AWG 16
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, max.
4 mm²
Sezione di collegamento cavo, min.
1,5 mm²
Sezione di collegamento cavo, rigido, max.
4 mm²
Sezione di collegamento cavo, rigido, min.
1,5 mm²
Sezione trasversale del collegamento del conduttore, flessibile, max.
4 mm²
Tipo di collegamento
Collegamento a vite

Classificazioni

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
