特性

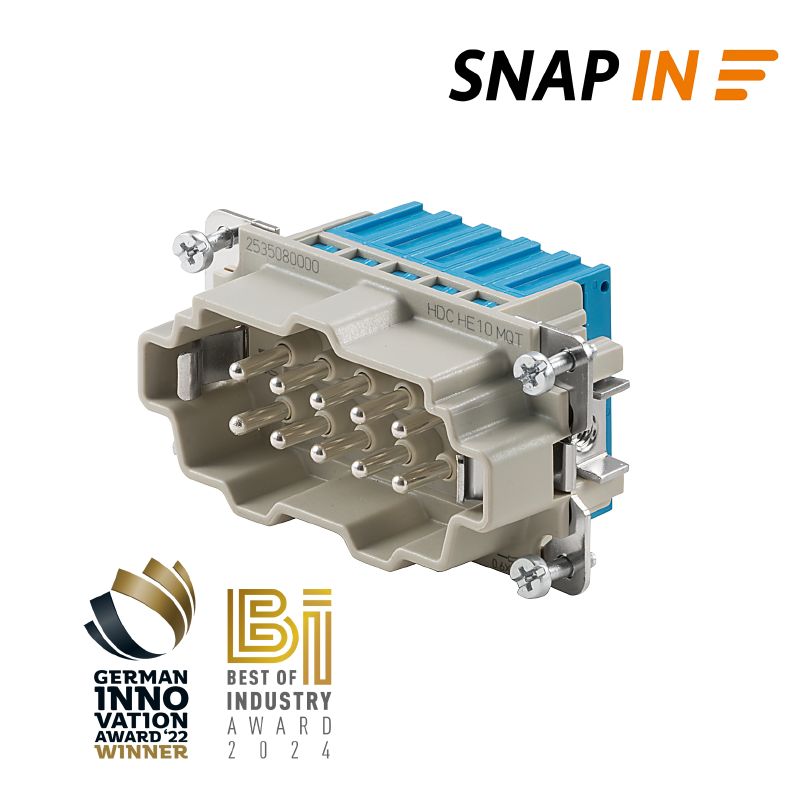

| 版本 | HDC - 插芯, 插针式, 500 V, 16 A, 回路数: 10, SNAP IN, 产品外形尺寸: 4 |
| 订货号 | 2535080000 |

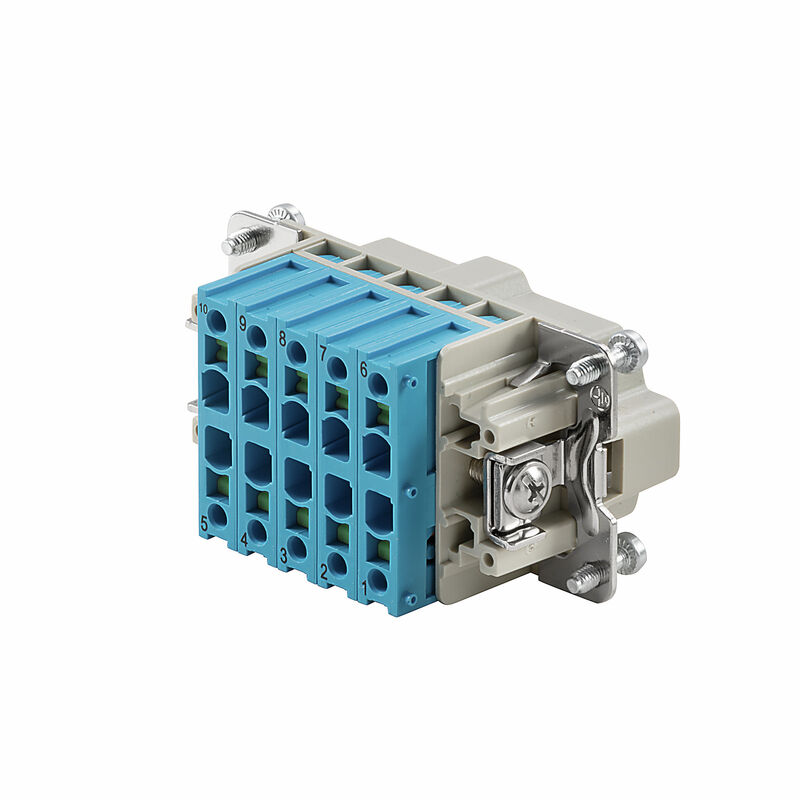

| 类型 | HDC HE 10 N MQT BL |
| GTIN (EAN) | 4050118578201 |
| 数量 | 1 PC |
| 深 | 64 mm |
| 深度 (英寸) | 2.52 inch |
| 高度 | 36.9 mm |
| 高度 (英寸) | 1.453 inch |
| 宽度 | 34 mm |
| 宽度 (英寸) | 1.339 inch |
| 净重 | 57 g |
| 温度限值 | -40 °C ... 125 °C |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| 宽度 | 34 mm |
| BG | 4 |
| 产品外形尺寸 | 4 |
| 低烟符合 DIN EN 45545-2 | 是 |
| 回路数 | 10 |
| 型号 | 插针式 |
| 按照 UL/CSA 额定电压 | 600 V AC/DC |
| 插拔次数 Ag | ≥ 500 |
| 材料 | 铜合金 |
| 污染等级 | 3 |
| 系列 | HE |
| 绝缘强度 | 1010 Ω |
| 绝缘材料 |
PC 加强型玻璃纤维 (UL-认证及管路鉴定)
PA 66/6 |
| 绝缘材料组 | IIIa |
| 联接类型 | SNAP IN |
| 表面处理 | 经银质钝化处理的 |
| 通道电阻 | ≤2 mΩ |
| 阻燃等级符合 UL 94 | V-0 |
| 额定冲击电压 (DIN EN 61984) | 6 kV |
| 额定电压 (DIN EN 61984) | 500 V |
| 额定电流 (DIN EN 61984) | 16 A |
| PE 连接类型 | 螺钉联接 |
| PE联接 剥线长度 | 10 mm |
| 一字刀头尺寸（接地） | SD 0.8 x 4.0 |
| 安装螺丝 | M 4 |
| 最大PE连接拧紧力矩 | 1.5 Nm |
| 最大压接面积AWG (PE) | AWG 12 |
| 最小PE连接拧紧力矩 | 1.2 Nm |
| 最小压接面积AWG (PE) | AWG 20 |
| 额定横截面 | 4 mm² |
| BG | 4 |
| 产品外形尺寸 | 4 |
| 单股导线最大截面 | 2.5 mm² |
| 单股导线的最小压接面积 | 1 mm² |
| 导线最大压接面积 AWG | AWG 16 |
| 导线最小压接面积 AWG | AWG 20 |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 1 mm² |
| 最大压接面积 | 2.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 最小压接面积 | 1 mm² |
| 最小多股导线接线截面积 | 1 mm² |
| 材料 | 铜合金 |
| 联接类型 | SNAP IN |
| 螺丝刀口尺寸 | SD 0.6 x 3.5 |
| 表面处理 | 经银质钝化处理的 |
| 通道电阻 | ≤2 mΩ |
| 额定连接下的裸线长度 | 10 mm |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_93940) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2535080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2535080000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2535080000&norm=0) |
| 产品更改通知 |
[293816](https://mdcop.weidmueller.com/mediadelivery/asset/900_293816)
[293817](https://mdcop.weidmueller.com/mediadelivery/asset/900_293817) [317157](https://mdcop.weidmueller.com/mediadelivery/asset/900_317157) [317158](https://mdcop.weidmueller.com/mediadelivery/asset/900_317158) [318797](https://mdcop.weidmueller.com/mediadelivery/asset/900_318797) [318798](https://mdcop.weidmueller.com/mediadelivery/asset/900_318798) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E92202 |
