IE-C5DS4UG0005MBSA70-E
IE-C5DS4UG0005MBSA70-E
Propojení
IE-C5DS4UG0005MBSA70-E
Rozměrový výkres
Hexagon nut enclosed loosely
IE-C5DS4UG0005MBSA70-E
Rozměrový výkres
with through hole

IE-C5DS4UG0005MBSA70-E

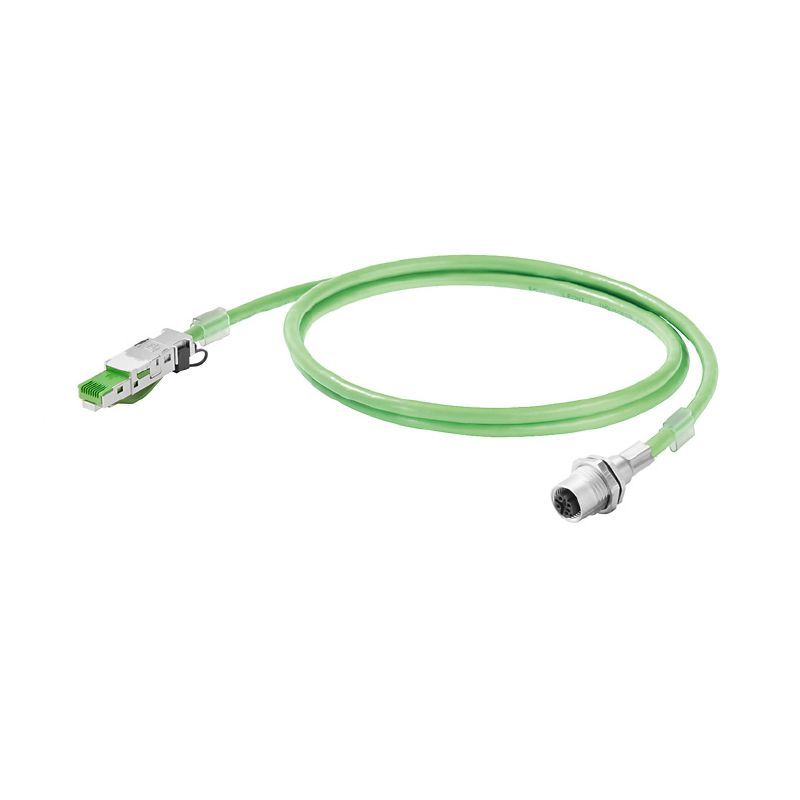

시스템 케이블, M12 D-코드 – 플랜지, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 0.5 m

ID výrobku 1234750005
Stáhnout datový list Technická podpora Dokumenty ke stažení
Accessories 6 Samankaltaiset tuotteet 7
Сертификаты 일반 주문 데이터 Размеры и массы 온도 환경 제품 규정 준수 Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Dugó, bal 플러그, 우 Классификации

Сертификаты

ROHS
Соответствовать

일반 주문 데이터

Verze
시스템 케이블, M12 D-코드 – 플랜지, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 0.5 m
Číslo objednávky
1234750005
Typ
IE-C5DS4UG0005MBSA70-E
GTIN (EAN)
4050118023794
Množství
1 ks

Размеры и массы

Délka
0,5 m
Length (inches)
19,685 inch
Čistá hmotnost
50 g

온도

Skladovací teplota
-50 °C...70 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-20 °C...60 °C

환경 제품 규정 준수

Stav souladu se směrnicí RoHS
준수, 예외 존재
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Struktura kabelu

Barva opláštění
zelená (RAL 6018)
Materiál pláště
PUR
Průměr pláště, max.
6,7 mm
Průřez
4*AWG 22/7 - 0,32 mm²
Průřez izolace
1,5 mm
Stínění
360° shield contact

Elektrické vlastnosti kabelu

Kategorie
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)

Mechanické a materiálové vlastnosti kabelu

Halogen
bez halogenů, podle IEC 60754-2
Odolnost proti opotřebení
velmi dobré
Odolnost proti šíření ohně
Yes
Poloměr ohybu, min., jen jednou
5x průměr kabelu
Poloměr ohybu, min., opakovaný
15x průměr kabelu

Dugó, bal

Zástrčka vlevo
M12, D-코딩, IP67, 암형 접점, 직선, 플랜지, 플라스틱, 차폐

플러그, 우

Zástrčka vpravo
RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
