IE-C5DS4UG0050MBSA70-E

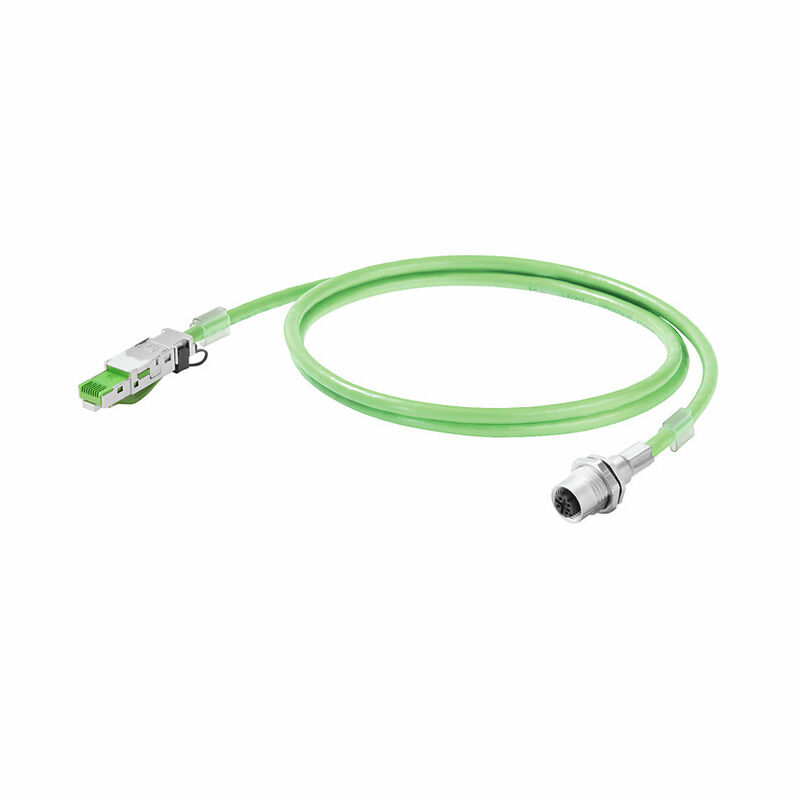

Systémový kabel, M12 D-kódování – příruba, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 5 m

ID výrobku 1234750050
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Příbuzné výrobky 7
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Версия
Systémový kabel, M12 D-kódování – příruba, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 5 m
Заказ №
1234750050
Type
IE-C5DS4UG0050MBSA70-E
GTIN (EAN)
4050118023923
Množství
1 ks

Rozměry a hmotnosti

Längd
5 m
Délka (v palcích)
196,85 inch
Čistá hmotnost
346 g

Teploty

Storage temperature
-50 °C...70 °C
Operating temperature
-40 °C...70 °C
Teplota instalace
-20 °C...60 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Struktura kabelu

Apantallamiento
360° stíněný kontakt
Cross-section
4*AWG 22/7 - 0,32 mm²
Insulation cross-section
1,5 mm
Köpenyátmérő, max.
6,7 mm
Materiale rivestimento
PUR
Sheathing colour
zelená (RAL 6018)

Elektrické vlastnosti kabelu

Category
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)

Mechanické a materiálové vlastnosti kabelu

Halogen
bez halogenů, podle IEC 60754-2
Odolnost proti šíření ohně
Yes
Poloměr ohybu, min., jen jednou
5x průměr kabelu
Poloměr ohybu, min., opakovaný
15x průměr kabelu

Konektor, vlevo

Zástrčka vlevo
M12, Codage D, IP67, Contact femelle, droit, Bride, Plastique, blindé

Konektor, pravý

Plug right
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
