电子产品IE-M12-COUP
电子产品IE-M12-COUP

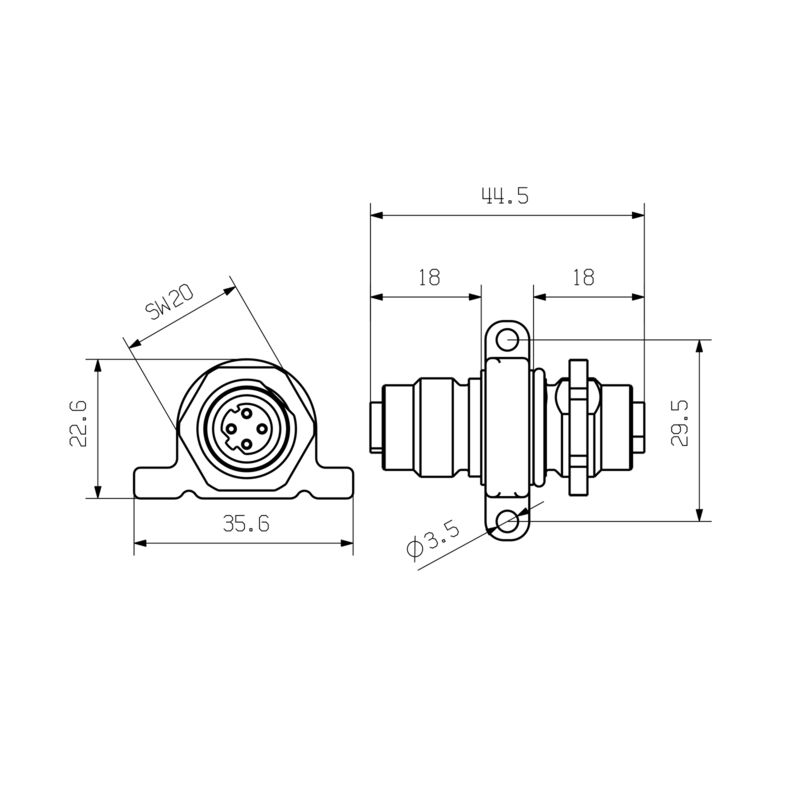

尺寸图
电子产品IE-M12-COUP

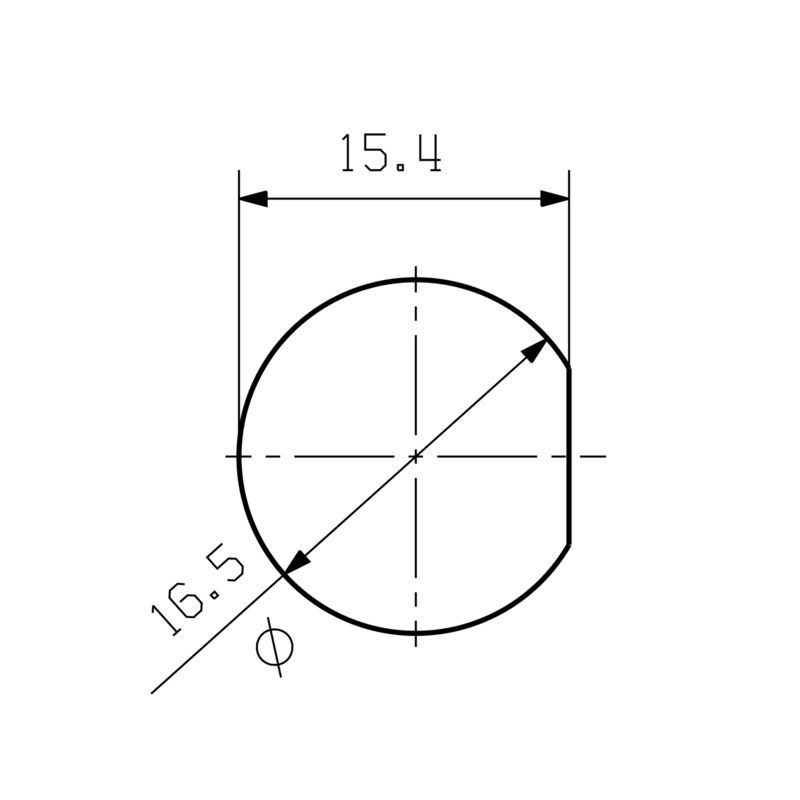

尺寸图

电子产品IE-M12-COUP

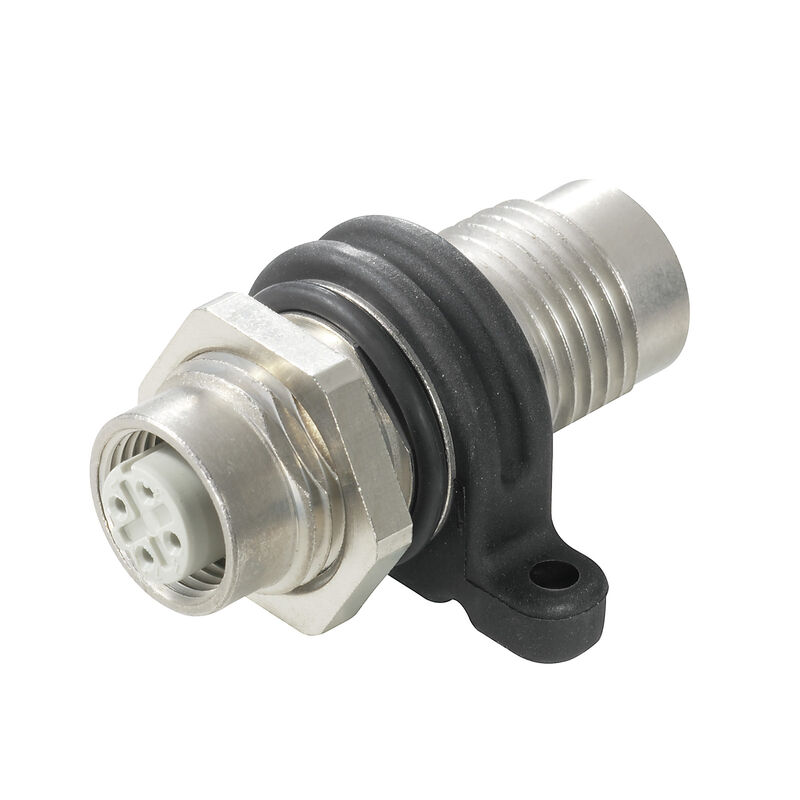

耦合, M12, M12, 5 类 (ISO/IEC 11801), IP67

商品编号 8901640000
下载技术数据页 工程支持 产品下载
相关商品 5
审批 通用订货数据 尺寸和重量 温度 环保产品合规 技术资料 可定制接插件 PB47 USB /M12 I通用参数 电气特性 标准 技术数据 分类

审批

ROHS
一致

通用订货数据

版本
耦合, M12, M12, 5 类 (ISO/IEC 11801), IP67
订货号
8901640000
类型
IE-M12-COUP
GTIN (EAN)
4032248658206
数量
1  PC

尺寸和重量

净重
36  g

温度

工作温度
-40 °C...105 °C

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
d1193a9e-dc7c-484a-ba48-176711eb392b

技术资料 可定制接插件

回路数
4
外壳基本材料
玻璃纤维增强型聚酰胺
黄铜材质
经镀镍处理的
插拔次数
≥ 100
插针镀层
100 MΩ
目录册
5 类 (ISO/IEC 11801)
编码
D
防护等级
IP67

PB47 USB /M12 I通用参数

回路数
4
端口1
M12
端口 2
M12
物品描述
耦合
配置
M12 孔式到RJ45孔式
外壳基本材料
玻璃纤维增强型聚酰胺
黄铜材质
经镀镍处理的
目录册
5 类 (ISO/IEC 11801)
联接螺纹
M12
插针镀层
100 MΩ
屏蔽
360度；屏蔽触点
防护等级
IP67
插拔次数
≥ 100

电气特性

介电强度，触点-触点
≥ 1000 V AC/DC
电源联接器耐压强度，触点-触点，最小
≥ 1000 V AC/DC

标准

连接器标准
IEC 61076-2-101

技术数据

回路数
4
外壳基本材料
玻璃纤维增强型聚酰胺
黄铜材质
经镀镍处理的
插拔次数
≥ 100
插针镀层
100 MΩ
编码
D
联接螺纹
M12
防护等级
IP67

分类

ETIM 6.0
EC000313
ETIM 7.0
EC000313
ETIM 8.0
EC000313
ETIM 9.0
EC000313
ETIM 10.0
EC000313
ECLASS 9.0
27-44-01-06
ECLASS 9.1
27-44-03-90
ECLASS 10.0
27-44-01-06
ECLASS 11.0
27-44-01-06
ECLASS 12.0
27-44-03-20
ECLASS 13.0
27-44-03-20
ECLASS 14.0
27-44-03-20
ECLASS 15.0
27-44-03-20
