下载技术数据页 EDA 单个组件

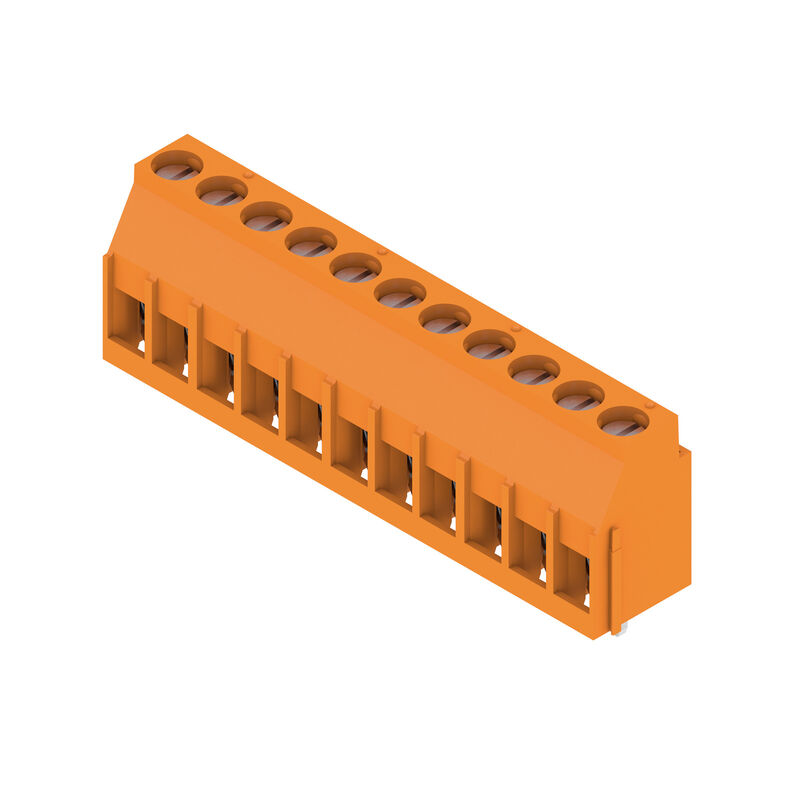

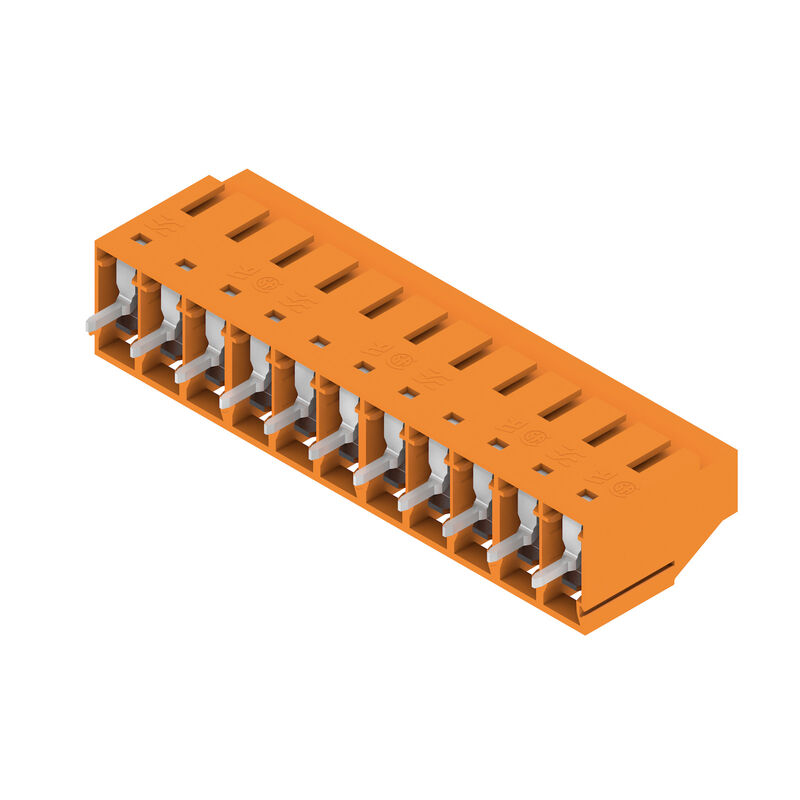

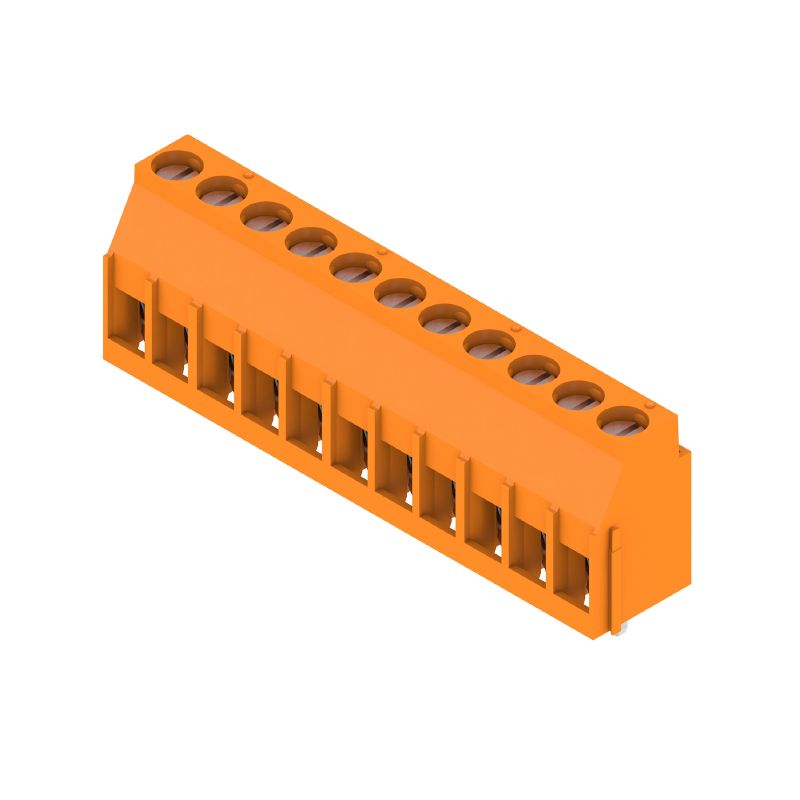

PCB端子LL 5.00/11/90 3.2SN OR BX

PCB 接线端子, 5.00 mm, 回路数: 11, 90°, 焊脚长度 (l): 3.2 mm, 镀锡, 橙色, 压线框联接, 压接范围，最大 : 6 mm², 盒装

商品编号 1001790000

特性

通用订货数据

版本	PCB 接线端子, 5.00 mm, 回路数: 11, 90°, 焊脚长度 (l): 3.2 mm, 镀锡, 橙色, 压线框联接, 压接范围，最大 : 6 mm², 盒装
订货号	1001790000
类型	LL 5.00/11/90 3.2SN OR BX
GTIN (EAN)	4032248693603
数量	30 PC
产品数据	IEC: 500 V / 32.5 A / 0.5 - 6 mm² UL: 300 V / 20 A / AWG 26 - AWG 12
包装	盒装

尺寸和重量

深	11 mm
深度 (英寸)	0.433 inch
高度	20.3 mm
高度 (英寸)	0.799 inch
最低安装高度	17.1 mm
宽度	55.65 mm
宽度 (英寸)	2.191 inch
净重	16.5 g

环保产品合规

REACH SVHC	/
RoHS 合规状态	合规，无例外

系统规格

产品系列	OMNIMATE 信号 - LL 系列
导线连接方式	压线框联接
压接点特性	WireReady
安装在印刷线路板上	THT 焊接联接
导线出线方向	90°
间距 P（单位：mm）	5 mm
间距 P（单位：inch）	0.197 "
回路数	11
插针排数	1
由客户装配	是
层数	1
每排最大邻近回路数	24
焊脚长度 (l)	3.2 mm
焊针规格	0.75 x 0.9 mm
焊接孔直径 (D)	1.3 mm
焊接孔直径公差 (D)	+ 0.1 mm
每回路的焊脚数目	1
直杆螺丝刀口尺寸	0.6 x 3.5
相关标准	DIN 5264
最小拧紧力矩	0.5 Nm
最大拧紧力矩	0.6 Nm
压接螺钉	M 3
剥线长度	6 mm
L1（mm）	50 mm
L1（inch）	1.97 "
防触电保护（按照DIN VDE 0470）	IP 20
防触电保护（按照DIN VDE57106）	手指安全保护
防护等级	IP20
通道电阻	1.20 mΩ

材料数据

绝缘材料	Wemid (PA)
颜色编码	橙色
比色表 (相似)	RAL 2000
绝缘材料组	I
相比漏电起痕指数（CTI）	≥ 600
阻燃等级符合 UL 94	V-0
触点材料	铜合金
插针镀层	镀锡
涂层	4-6 μm SN
镀锡类型	亚光
焊接连接的焊层结构	4...6 µm Sn 亚光
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	120 °C
最小安装温度	-25 °C
最大安装温度范围	120 °C

适用导线

压接范围，最小	0.13 mm²
压接范围，最大	6 mm²
导线最小压接面积 AWG	AWG 26
导线最大压接面积 AWG	AWG 12
单股导线的，最小值 H05(07) V-U	0.5 mm²
单股导线的，最大值 H05(07) V-U	6 mm²
软导线，最小压接面积 H05(07) V-K	0.5 mm²
软导线，最大压接面积 H05(07) V-K	4 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.5 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	2.5 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.5 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	2.5 mm²
塞规符合 EN 60999 a x b；ø	2.8 mm x 2.4 mm; 3.0 mm
可压接导线	导线连接截面积: 型号: 细绞线标称值: 0.5 mm² 管状端头: 剥线长度: 标称值: 8 mm 推荐的管状端头: 0409500000 剥线长度: 标称值: 6 mm 推荐的管状端头: 0282600000 导线连接截面积: 型号: 细绞线标称值: 0.75 mm² 管状端头: 剥线长度: 标称值: 8 mm 推荐的管状端头: 0409600000 剥线长度: 标称值: 6 mm 推荐的管状端头: 0282700000 导线连接截面积: 型号: 细绞线标称值: 1 mm² 管状端头: 剥线长度: 标称值: 8 mm 推荐的管状端头: 0409700000 剥线长度: 标称值: 6 mm 推荐的管状端头: 0372600000
参考文本	根据产品和额定电压选择管状端头的长度。塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	32.5 A
额定电流，最大回路数 (Tu = 20°C)	26 A
额定电流，最小回路数 (Tu = 40°C)	27.5 A
额定电流，最大回路数 (Tu = 40°C)	22 A
额定电压值（过电压等级II/污染等级2）	500 V
额定电压值（过电压等级III/污染等级2）	320 V
额定电压值（过电压等级III/污染等级3）	250 V
额定冲击电压（过压等级 II/污染等级2）	4 kV
额定冲击电压（过压等级III/污染等级2）	4 kV
额定冲击电压（过压等级III/污染等级3）	4 kV
瞬时耐电流	3 x 1s ， 120 A

额定数据符合 CSA 标准

机构	CSA
CSA 认证号	200039-1202191
额定电压 (使用组 B / CSA)	300 V
额定电压 (使用组 D / CSA)	300 V
额定电流 (使用组 B / CSA)	20 A
额定电流 (使用组 D / CSA)	10 A
导线最小压接面积，AWG,	AWG 26
导线最大压接面积，AWG	AWG 12
参见认证参数	规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构	UR
UR 证书号	E60693
额定电压 (使用组 B / UL 1059)	300 V
额定电压 (使用组 D / UL 1059)	300 V
额定电流 (使用组 B / UL 1059)	20 A
额定电流 (使用组 D / UL 1059)	10 A
导线最小压接面积，AWG	AWG 26
导线最大压接面积，AWG	AWG 12
参见认证参数	规格为最大值，详情参见认证证书。

包装

包装	盒装
VPE 长度	321 mm
VPE 宽度	88 mm
VPE 高度	56 mm

类型测试

测试标识的耐久性	测试: 原产地标志, 类型鉴别, 材料类型, 批准标识 UL, 批准标识 CSA, 耐久性评价: 可用
测试可夹紧截面积	标准: IEC 60999-1 章节 9.5 / 11.99, IEC 60947-1 章节 8.2.4.5.1 / 03.11
导体损坏和意外松动测试	标准: IEC 60999-1 章节 9.5 / 11.99 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 26/1 导体类型和导线截面积: AWG 26/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: H05V-U0.5 导体类型和导线截面积: H05V-K0.5 评价: 传递要求: 0.9 kg 导线类型: 导体类型和导线截面积: H07V-U4.0 导体类型和导线截面积: H07V-K4.0 导体类型和导线截面积: AWG 12/1 导体类型和导线截面积: AWG 12/19 评价: 传递
拉出测试	标准: IEC 60999-1 章节 9.5 / 11.99 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 26/1 导体类型和导线截面积: AWG 26/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: H05V-U0.5 导体类型和导线截面积: H05V-K0.5 评价: 传递要求: 0.9 kg 导线类型: 导体类型和导线截面积: H07V-U4.0 导体类型和导线截面积: H07V-K4.0 导体类型和导线截面积: AWG 12/1 导体类型和导线截面积: AWG 12/19 评价: 传递

重要注意事项

IPC 标准的符合性	符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注	• 额定电流大小与额定截面积和产品的位数有关系 • 针对裸端头 • 针对带护套的管状端头 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

下载

认证/证书/一致性声明	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59295)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1001790000)
产品更改通知	[49677](https://mdcop.weidmueller.com/mediadelivery/asset/900_49677) [49678](https://mdcop.weidmueller.com/mediadelivery/asset/900_49678) [246084](https://mdcop.weidmueller.com/mediadelivery/asset/900_246084) [246085](https://mdcop.weidmueller.com/mediadelivery/asset/900_246085)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)
样本	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256)

分类

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

审批

认证	![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
UR 证书号	E60693
