LS 5.08/06/90 3.5SN OR BX

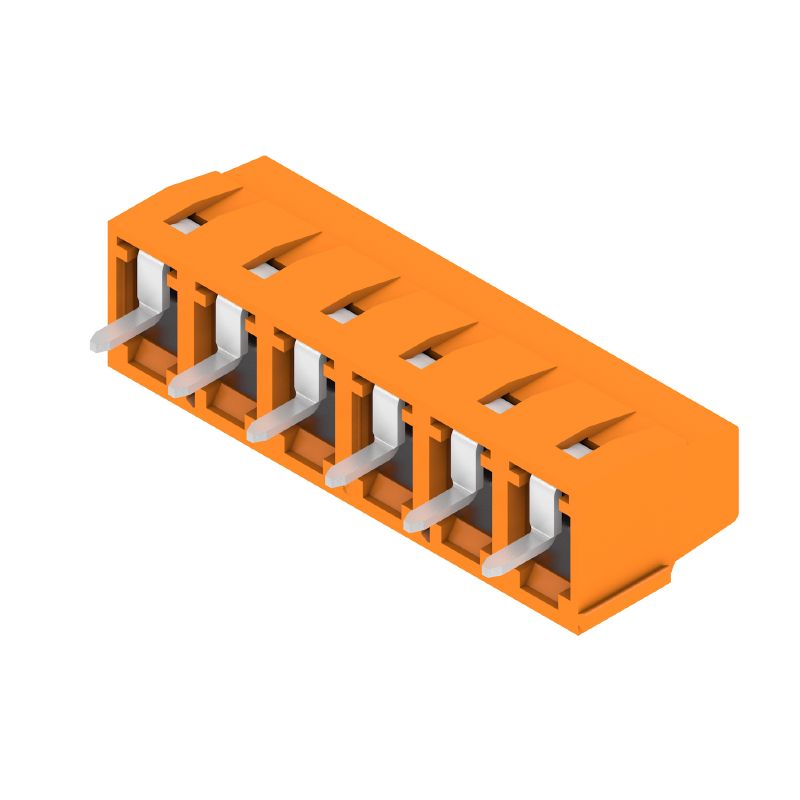

Zdjęcie produktu
LS 5.08/06/90 3.5SN OR BX
Zdjęcie produktu
LS 5.08/06/90 3.5SN OR BX
Rysunek wymiarowany
LS 5.08/06/90 3.5SN OR BX
Wykres

LS 5.08/06/90 3.5SN OR BX

Ten produkt będzie wkrótce niedostępny.

Available until: 30.03.2026

Produkt alternatywny: 1234580000

Kretskortsplint, 5.08 mm, Antal poler: 6, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box

Nr. produktu 1912570000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 10
Approvals Allmänna beställningsdata Dimensions and weights Environmental Product Compliance 시스템 매개변수 Données des matériaux Провода, подходящие для подключения Rated data acc. to IEC Données nominales selon CSA Dane znamionowe wg UL 1059 Csomagolás Testy typu Ważna informacja Klasyfikacje

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Allmänna beställningsdata

Wersja
Kretskortsplint, 5.08 mm, Antal poler: 6, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
Nr zam.
1912570000
Typ
LS 5.08/06/90 3.5SN OR BX
GTIN (EAN)
4032248542369
Qty.
100 szt.
parametry produktu
IEC: 630 V / 17.5 A / 0.08 - 1.5 mm²
UL: 300 V / 15 A / AWG 28 - AWG 14
opakowanie
skrzynia
Status dostawy
W przyszłości ten artykuł nie będzie już dostępny.
Available until
30.03.2026
Produkt alternatywny
[1234580000](~/p/1234580000)

Dimensions and weights

Głębokość
8,1 mm
Depth (inches)
0,319 inch
Wysokość
13,8 mm
Wysokość (cale)
0,543 inch
Najmniejsza wysokość montażu
10,3 mm
Szerokość
30,98 mm
Szerokość (cale)
1,22 inch
Net weight
5,64 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Соответствует с исключением
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf16c6c7-a337-4c4d-8703-f321e4125514

시스템 매개변수

Rodzina produktów
OMNIMATE Signal - series LS
Metoda wykonywania złącz
Przyłącze z jarzmem
montaż na płytce drukowanej
Połączenie lutowane THR
Kierunek odejścia przewodu
90°
Raster w mm (P)
5,08 mm
Raster w calach (P)
0,2 "
Liczba biegunów
6
Pin series quantity
1
z możliwością połączenia szeregowego przez klienta
Tak
Liczba rzędów
1
maksymalnie urzędowane bieguny w każdym rzędzie
24
Długość kołka lutowniczego (l)
3,5 mm
Wymiary kołka lutowniczego
0,5 x 1,0 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Moment obrotowy dociągający, min.
0,4 Nm
Moment obrotowy dociągający, maks.
0,5 Nm
śruba dociskowa
M 2,5
Długość odizolowania
6 mm
L1 in mm
25,4 mm
L1 w calach
1 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Stopień ochrony
IP20

Données des matériaux

Izolační materiál
Wemid (PA)
Barevný
pomarańczowy
Farbtabelle (ähnlich)
RAL 2000
Skupina izolačního materiálu
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Kontaktmaterial
Stop Cu
Contact surface
cynowana
Layer structure of solder connection
5...8 µm Sn
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Провода, подходящие для подключения

Upínací rozsah, min.
0,08 mm²
Upínací rozsah, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 14
Solid, min. H05(07) V-U
0,08 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,08 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Clampable conductor
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409600000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409700000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025740000
    • Długość zdejmowania izolacji:
      • znamionowy:
        5 mm
    • Zalecana tulejka kablowa:
      9018910000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025750000
Reference text
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
17,5 A
Rated voltage for surge voltage class / pollution degree II/2
630 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

Données nominales selon CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1815154
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 28
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Csomagolás

opakowanie
Doboz
Długość VPE
232 mm
Szerokość VPE
201 mm
Wysokość VPE
37 mm

Testy typu

Test: wytrzymałość znaczników
  • Standard:
    DIN IEC 60512-2 rozdział 1 / 05.94
  • Test:
    znacznik początku, identyfikacja typu, raster, znacznik zatwierdzenia UL, wytrzymałość
  • Ocena:
    dostępny
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.99
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,08 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,08 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
  • Ocena:
    sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,7 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
  • Ocena:
    sprawdzony
Test wyciągania
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥5 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥40 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K1.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥50 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
  • Ocena:
    sprawdzony

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002643
    ETIM 9.0
    EC002643
    ETIM 10.0
    EC002643
    ECLASS 14.0
    27-46-01-01
    ECLASS 15.0
    27-46-01-01
