MPS 6/03 S TN B B

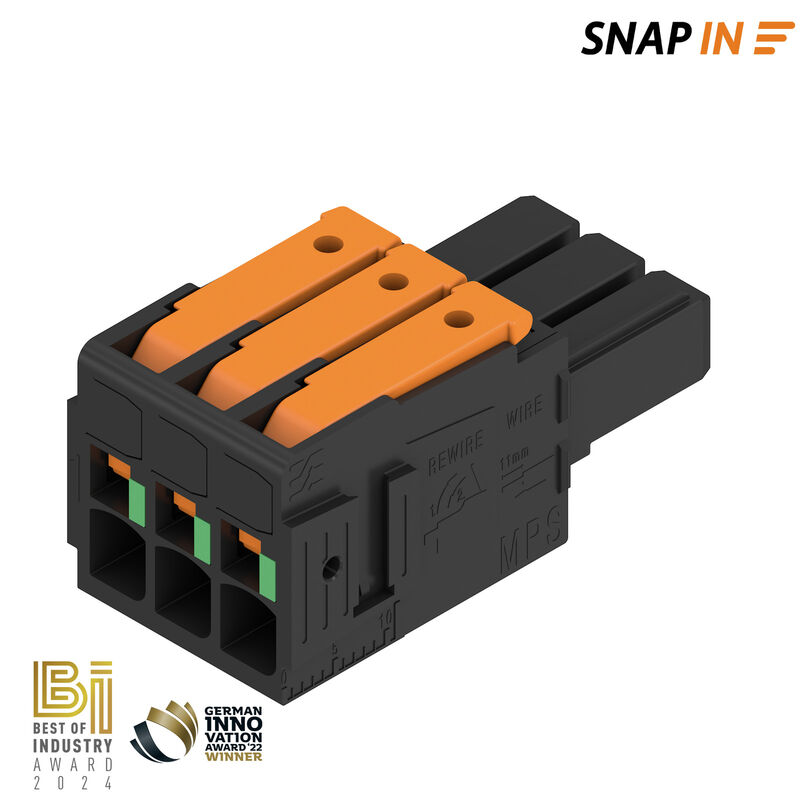

Produktillustration
MPS 6/03 S TN B B
Produktillustration
MPS 6/03 S TN B B
Dimensional drawing
MPS 6/03 S TN B B
Deratingkurva
MPS 6/03 S TN B B
Deratingkurva

MPS 6/03 S TN B B

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, Raszter mm-ben (P): 6.35 mm, Pólusszám: 3, 180°, Doboz

Produkt-ID 8000168132
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 8
Általános rendelési adatok Dimensions and weights Termékek környezetvédelmi megfelelősége Paramètres système Datos del material Conductors suitable for connection Jmenovité údaje podle IEC Märkdata enligt UL 1059 Viktig hänvisningstext Classifications

Általános rendelési adatok

Utförande
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, Raszter mm-ben (P): 6.35 mm, Pólusszám: 3, 180°, Doboz
Art.nr.
8000168132
Typ
MPS 6/03 S TN B B
GTIN (EAN)
4099987793087
Förp.
80 items
Produktparametrar
IEC: 1000 V / 47.2 A / 0.75 - 6 mm²
UL: 600 V / 30 A / AWG 20 - AWG 10
Förpackning
Box

Dimensions and weights

Djup
43 mm
Mélység (coll)
1,693 inch
Höjd
20,5 mm
Height (inches)
0,807 inch
Bredd
21,85 mm
Byggbredd (tum)
0,86 inch
Nettovikt
15,965 g

Termékek környezetvédelmi megfelelősége

RoHS-kompatibilitetsstatus
Megfelel, kivétel nélkül
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Paramètres système

Produktfamilj
OMNIMATE 4.0
Anslutningstyp
필드 결선
Ledaranslutningsteknik
SNAP IN med spak
Delning i mm (P)
6,35 mm
Delning i tum (P)
0,25 "
Ledarutgångsriktning
180°
Počet pólů
3
L1 i mm
12,7 mm
L1 i tum
0,5 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Avisoleringslängd
11 mm
Stickcykler
≥ 25
Max. instickskraft/pol
11,25 N
Max. dragkraft/pol
10 N

Datos del material

Isoleringsmaterial
PA 9T
Färgkod
черный
Färg manöverelement
orange
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Povrch kontaktu
förtennad
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
125 °C

Conductors suitable for connection

Anslutningsområde, min.
0,5 mm²
Anslutningsområde, max.
4 mm²
entrådig, min. H05(07) V-U
0,75 mm²
entrådig, max. H05(07) V-U
4 mm²
fintrådig, min. H05(07) V-K
0,75 mm²
fintrådig, max. H05(07) V-K
6 mm²
med AEH med krage DIN 46 228/4, min.
0,5 mm²
med ändhylsa med krage DIN 46 228/4, max.
4 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,75 mm²
med ändhylsa enligt DIN 46 228/1, max.
4 mm²

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
47,2 A
Märkström, max. antal poler (Tu=20°C)
41 A
Märkström, min. antal poler (Tu=40°C)
42,5 A
Märkström, max. antal poler (Tu=40°C)
36,8 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
1 000 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
800 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
8 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
8 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
8 kV
Krypsträcka, min.
11,2 mm
Luftsträcka, min.
11,2 mm

Märkdata enligt UL 1059

Märkspänning (användargrupp B / UL 1059)
600 V
Märkspänning (användargrupp C / UL 1059)
600 V
Märkspänning (användargrupp D / UL 1059)
600 V
Märkspänning (användargrupp F / UL 1059)
1 000 V
Jmenovitý proud (aplikační skupina B / UL 1059)
30 A
Märkström (användargrupp C / UL 1059)
30 A
Märkström (användargrupp D / UL 1059)
5 A
Ledardiameter AWG, min.
AWG 20
Ledardiameter AWG, max.
AWG 10

Viktig hänvisningstext

Hänvisningstext

• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
