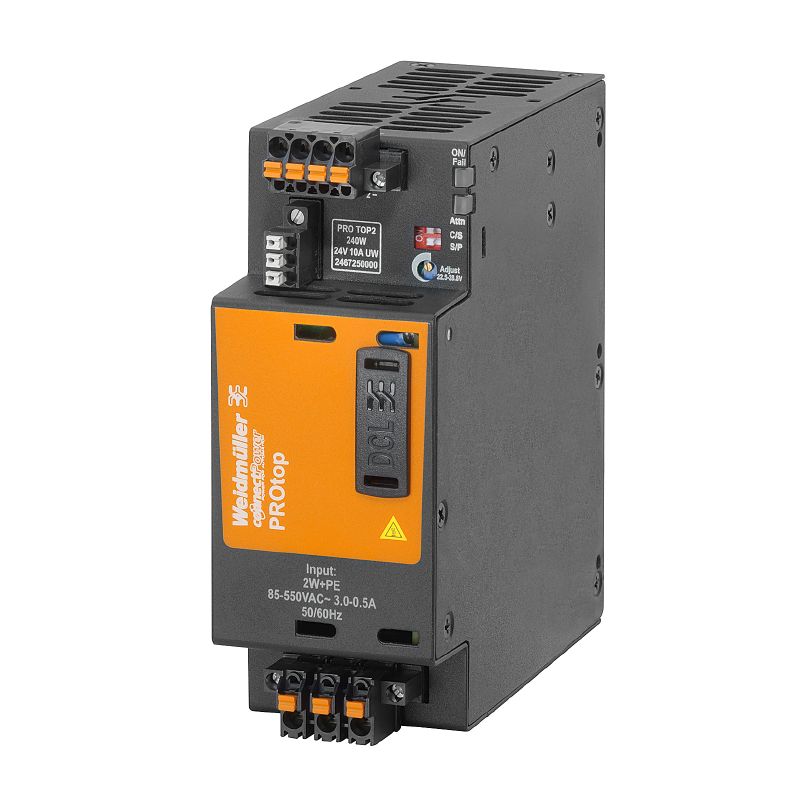

PRO TOP2 240W 24V 10A UW
PRO TOP2 240W 24V 10A UW
PRO TOP2 240W 24V 10A UW

PRO TOP2 240W 24V 10A UW

Источник питания регулируемый, 24 V

№ продукта 2467250000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 11 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Wejście Выход Общие данные ЭМС / Ударопрочность / Вибропрочность Координация изоляции 전기 안전(적용 표준) Параметры подключения (вход) Connection data (output) Данные соединения (сигнал) Sygnałowy Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Version
Источник питания регулируемый, 24 V
Order No.
2467250000
Type
PRO TOP2 240W 24V 10A UW
GTIN (EAN)
4050118482157
Кол.
1 Штука

Размеры и массы

Depth
125 mm
Глубина (дюймов)
4,921 inch
Height
130 mm
Высота (в дюймах)
5,118 inch
Width
50 mm
Ширина (в дюймах)
1,968 inch
Масса нетто
1.050 g

Температуры

Storage temperature
-40 °C...85 °C
Operating temperature
-25 °C...75 °C
Влажность при рабочей температуре
5...95 % без появления конденсата
Запуск
≥ -40 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6d8cdf22-8230-4af8-86c8-3558c716666d

Wejście

AC input voltage range
85...550 V AC
Connection system
PUSH IN
Current consumption in relation to the input voltage
  • Voltage type:
    AC
  • Input voltage:
    85 V
  • Input current:
    3,6 A
DC input voltage range
90...800 V DC
Frequency range AC
45…65 Hz
Input fuse (internal)
Да
Inrush current
макс. 10 A
Nominal power consumption
262,3 VA
Rated input voltage
100 - 500 V AC / 120 - 500 V DC
Recommended back-up fuse
5 A, DI / 6 A, Char. B / 6 A, Char C
Surge protection
Варистор

Выход

Connection system
PUSH IN с исполнительным устройством
DCL - peak load reserve
  • Durée du mode boost:
    15 ms
  • Multiple du courant nominal:
    600 %
Mains failure bridge-over time
  • Время переключения при нарушении энергоснабжения, мин.:
    20 ms
  • Тип входного напряжения:
    Переменный ток
  • Напряжение на входе:
    110 V
  • Выходной ток:
    10 A
  • Выходное напряжение:
    24 V
Nominal output current for Unom
10 A @ 60 °C
Output current, max.
10 A
Output power
240 W
Output voltage, max.
28,8 V
Output voltage, min.
22,5 V
Output voltage, note
регулируется с помощью потенциометра или модуля связи
Parallel connection option
Да, для увеличения резервирование и производительности (с уплотнительным кольцом MOSFET)
Protection against inverse voltage
Ja
Ramp-up time
≤ 100 ms
Rated output voltage
24 V DC ± 1 %
Residual ripple, breaking spikes
<50 mVss @ UNenn, Full Load

Общие данные

Conformal coating
Нет
Degree of efficiency
91.5%
Derating
> 60°C (2,5% / 1°C)
Earth leakage current, max.
3,5 mA
Housing version
Металл, коррозионно-устойчивый
Mounting position, installation notice
Горизонтально на DIN-рейке TS 35; зазор 50 мм сверху и снизу для свободной циркуляции воздуха; расстояние 10 мм до соседних подузлов.
MTBF
  • В соответствии со стандартом:
    SN 29500
  • Время работы (часы), мин.:
    1.399.000 h
  • Температура окружающей среды:
    25 °C
  • Напряжение на входе:
    230 V
  • Выходная мощность:
    240 W
  • Цикл нагрузки:
    100 %
  • В соответствии со стандартом:
    SN 29500
  • Время работы (часы), мин.:
    642.700 h
  • Температура окружающей среды:
    40 °C
  • Напряжение на входе:
    230 V
  • Выходная мощность:
    240 W
  • Цикл нагрузки:
    100 %
Power factor
  • Типичный коэффициент мощности:
    0.75
  • Напряжение на входе:
    400 V
  • Температура окружающей среды:
    25 °C
  • Выходная мощность:
    120 W
Power loss, idling
5 W
Power loss, nominal load
18,1 W
Protection degree
IP20
Surge voltage category
II
III

ЭМС / Ударопрочность / Вибропрочность

Interference immunity test acc. to
EN 55032:2015
EN 61000-3-2:2019
IEC 61000-4-4:2012
IEC 61000-4-5:2014
IEC 61000-4-6:2013
IEC 61000-4-8:2009
IEC 61000-4-11:2004
EN 61000-6-3:2007/A1:2011
EN 61000-6-4:2007/A1:2011
EN 61000-3-3:2013+A1:2019
EN 55035:2017
EN 61000-6-1:2019
EN 61000-6-2:2019
IEC 61000-4-2:2008
IEC 61000-4-3:2006+A1:2007+A2:2010
Noise emission in accordance with EN55032
Класс B
Shock resistance IEC 60068-2-27
30 g во всех направлениях
Vibration resistance IEC 60068-2-6
2,3 г (на DIN-рейке)
4 г (при непосредственном монтаже)

Координация изоляции

Insulation voltage input / earth
3,2 kV
Insulation voltage output / earth
0,5 kV
Insulation voltage, input/output
3,5 kV
Pollution severity
2
Protection class
I, con conexión de tierra
Surge voltage category
II
III

전기 안전(적용 표준)

Electrical machine equipment
Acc. to EN60335-1
Safety extra-low voltage
SELV согласно IEC 60950-1
PELV в соответствии с EN 60204-1
SELV в соответствии с EN 62368-1
Safety transformers for switch-mode power supplies
По стандарту EN 61558-2-16

Параметры подключения (вход)

Conductor cross-section, AWG/kcmil , max.
12 AWG
Conductor cross-section, AWG/kcmil , min.
26 AWG
Conductor cross-section, flexible , min.
0,5 mm²
Conductor cross-section, rigid , max.
2,5 mm²
Conductor cross-section, rigid , min.
0,5 mm²
Connection system
PUSH IN
Number of terminals
3 для L/N/PE
Wire connection cross section, flexible (input), max.
2,5 mm²

Connection data (output)

Conductor cross-section, AWG/kcmil , max.
12 AWG
Conductor cross-section, AWG/kcmil , min.
20 AWG
Conductor cross-section, flexible , max.
2,5 mm²
Conductor cross-section, flexible , min.
0,2 mm²
Conductor cross-section, rigid , max.
2,5 mm²
Conductor cross-section, rigid , min.
0,2 mm²
Connection system
PUSH IN с исполнительным устройством
Number of terminals
4 (++ / --)

Данные соединения (сигнал)

Wire connection cross-section, flexible (signal), max.
1,5 mm²
Wire connection cross-section, flexible (signal), min.
0,2 mm²
Wire connection method
Винтовое соединение
Wire cross-section, AWG/kcmil , max.
16
Wire cross-section, AWG/kcmil , min.
28 mm²
Wire cross-section, solid , max.
1,5 mm²
Wire cross-section, solid , min.
0,2 mm²

Sygnałowy

Floating contact
Yes
LED green/red
Зеленый: работа (безотказная)
Мигающий зеленый: заблаговременное предупреждение I > 90 %
Мигающий зеленый/красный: выход отключен (режим отключения)
Мигающий красный: перегрузка / ошибка
Status relay (max. load)
Выходное напряжение OK (30 В DC / 1 A)

Классификации

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
