特性
| 版本 | 接口, RS, LED, 2-线, 弹片联接 |
| 订货号 | 1311800000 |

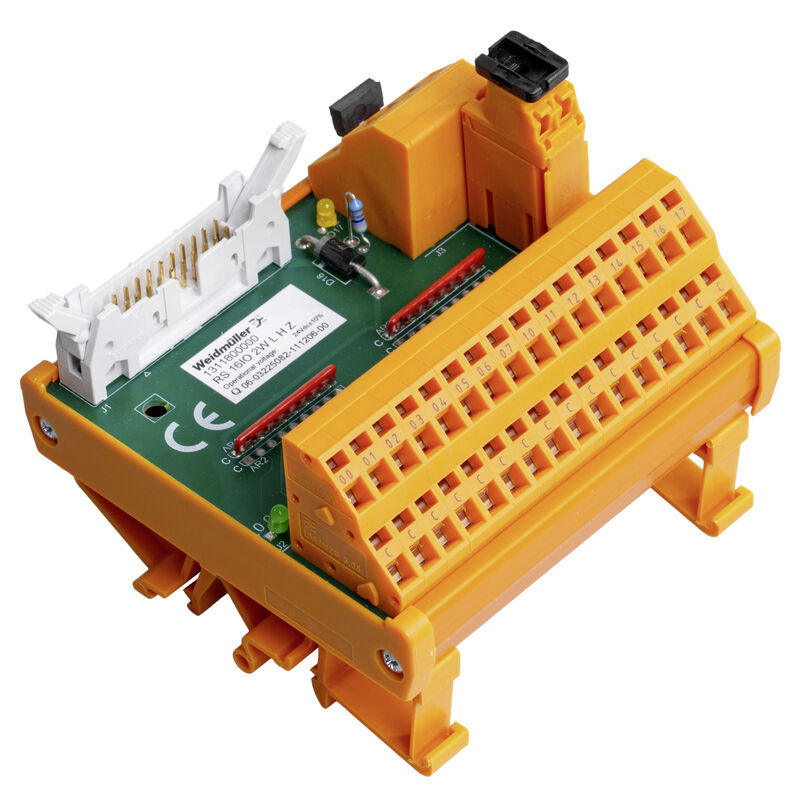

| 类型 | RS 16IO 2W L H Z |
| GTIN (EAN) | 4050118114232 |
| 数量 | 1 PC |
| 深 | 72 mm |
| 深度 (英寸) | 2.835 inch |
| 高度 | 87 mm |
| 高度 (英寸) | 3.425 inch |
| 宽度 | 87 mm |
| 宽度 (英寸) | 3.425 inch |
| 净重 | 186 g |
| 存储温度 | -40...60 °C |
| 工作温度 | -25...50 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| 每个通道的LED状态显示 | 绿色 |
| 每个通道的分隔 | 无 |
| 测试点类型 | 否 |
| 通过通道保险 | 否 |
| 供电电压LED状态 | 黄色 |
| 电源熔丝 | 3.15 A |
| 物体极性 | 可以在正极或负极信号之间切换（跳线调节） |
| 回路数（控制侧） | 20 回路插头 |
| 布线系统 | 2-线 |
| 控制侧的接口 | 接插件符合 IEC60603-13 / DIN41651 标准 |
| 现场侧连接 | LM2NZF 5.08mm |
| 工作电压 | 24 DC ±10 % |
| 每个通道的最大电流 | 1 A |
| 总额定电流 | 2 A |
| 符合 | DIN EN 50178 |
| 额定电压 | < 50 V AC |
| 过压等级 | III |
| 污染等级 | 2 |
| 脉冲电压测试 | 0.8 kV |
| 隔离测试交流电压 | 0.35 kV |
| 剥线长度 | 7 mm |
| 最大压接面积 | 2.5 mm² |
| 最大压接面积，带塑料套的绝缘端头 | 2.5 mm² |
| 最大导线截面， AWG | AWG 14 |
| 最大拧紧力矩 | 0.6 Nm |
| 最小压接面积 | 0.13 mm² |
| 最小拧紧力矩，最小值 | 0.5 Nm |
| 最小电线截面， AWG | AWG 26 |
| 硬导线，最大压接面积 H05(07) V-U | 1.5 mm² |
| 硬导线，最小压接面积 H05(07) V-U | 0.5 mm² |
| 联接类型 | 弹片联接 |
| 软导线带管状端头，最大压接面积 | 2.5 mm² |
| 软导线带管状端头，最小压接面积 | 0.5 mm² |
| 软导线，最大压接面积 H05(07) V-K | 4 mm² |
| 软导线，最小压接面积 H05(07) V-K | 0.5 mm² |
| 联接类型 | 弹片联接 |
| 最小压接面积 | 0.13 mm² |
| 最大压接面积 | 2.5 mm² |
| 硬导线，最小压接面积 H05(07) V-U | 0.5 mm² |
| 硬导线，最大压接面积 H05(07) V-U | 1.5 mm² |
| 软导线，最小压接面积 H05(07) V-K | 0.5 mm² |
| 软导线，最大压接面积 H05(07) V-K | 1.5 mm² |
| 软导线带管状端头，最小压接面积 | 1.5 mm² |
| 软导线带管状端头，最小接线面积 | 0.5 mm² |
| 带塑料套的管状端头，最大值 | 1.5 mm² |
| 导线截面, 最小AWG | AWG 26 |
| 导线截面, 最大AWG | AWG 12 |
| 最小拧紧力矩 | 0.5 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 剥线长度 | 6 mm |
| 认证/证书/一致性声明 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153597)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153606) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290874) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1311800000) |
| 产品更改通知 | [257205](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| 认证 |  |
| ROHS | 一致 |
