特性

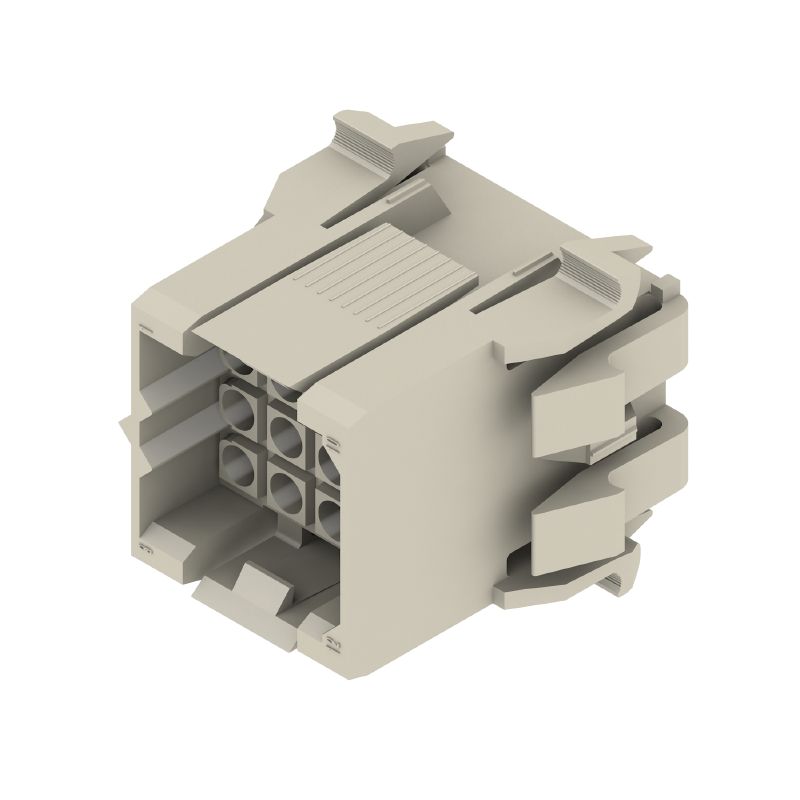

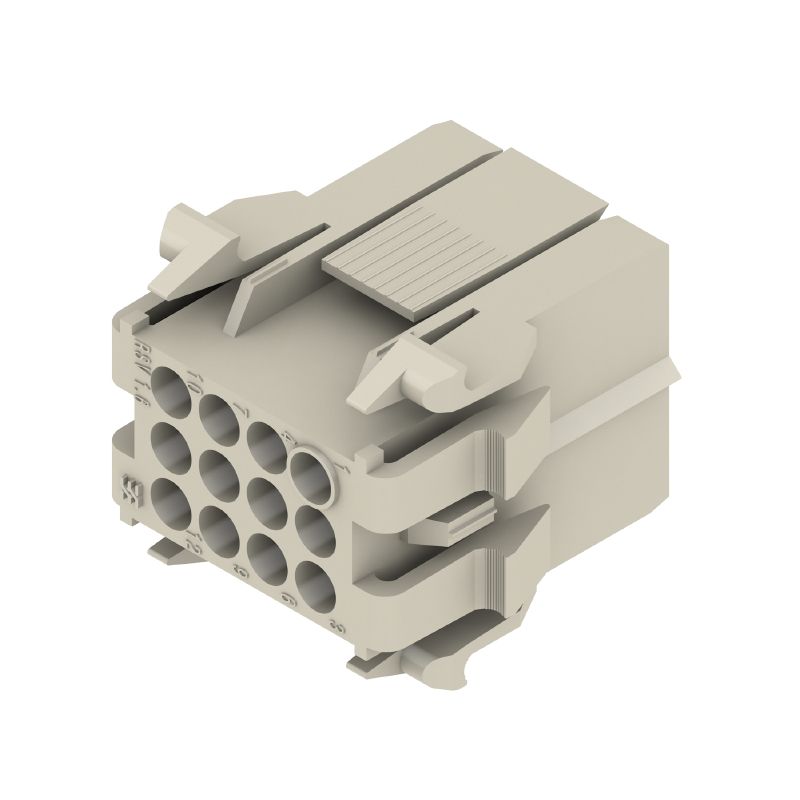

| 版本 | PCB 接插件, 反向插头, 5.00 mm, 回路数: 12, 180°, 冷压联接, 压接范围，最大 : 3.31 mm², 盒装 |
| 订货号 | 1416100000 |
| 类型 | RSV1,6 S12 GR |
| GTIN (EAN) | 4008190100889 |
| 数量 | 25 PC |
| 产品数据 |
IEC: 630 V / 17 A UL: 600 V / 10 A / AWG 26 - AWG 12 |
| 包装 | 盒装 |
| 深 | 29 mm |
| 深度 (英寸) | 1.142 inch |
| 高度 | 27 mm |
| 高度 (英寸) | 1.063 inch |
| 宽度 | 35 mm |
| 宽度 (英寸) | 1.378 inch |
| 净重 | 11 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 信号 - RSV 系列 |
| 联接类型 | 现场接线 |
| 导线连接方式 | 冷压联接 |
| 间距 P（单位：mm） | 5 mm |
| 间距 P（单位：inch） | 0.197 " |
| 导线出线方向 | 180° |
| 回路数 | 12 |
| L1（mm） | 15 mm |
| L1（inch） | 0.591 " |
| 层数 | 3 |
| 插针排数 | 4 |
| 防触电保护（按照DIN VDE57106） | 插入时的手指安全保护 |
| 防触电保护（按照DIN VDE 0470） | IP 20 已插入 |
| 可编码 | 是 |
| 剥线长度 | 4 mm |
| 插拔次数 | 25 |
| 插拔力 / 回路，最大 | 9 N |
| 拉力 / 回路，最大 | 18 N |
| 绝缘材料 | PA 66/6 |
| 颜色编码 | 卵石灰 |
| 比色表 (相似) | RAL 7032 |
| 绝缘材料组 | I |
| 相比漏电起痕指数（CTI） | ≥ 600 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 100 °C |
| 最小安装温度 | -25 °C |
| 最大安装温度范围 | 100 °C |
| 压接范围，最小 | 0.13 mm² |
| 压接范围，最大 | 3.31 mm² |
| 软导线，最小压接面积 H05(07) V-K | 0.2 mm² |
| 软导线，最大压接面积 H05(07) V-K | 2.5 mm² |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 17 A |
| 额定电流，最大回路数 (Tu = 20°C) | 13 A |
| 额定电流，最小回路数 (Tu = 40°C) | 15 A |
| 额定电流，最大回路数 (Tu = 40°C) | 11.5 A |
| 额定电压值（过电压等级II/污染等级2） | 630 V |
| 额定电压值（过电压等级III/污染等级2） | 400 V |
| 额定电压值（过电压等级III/污染等级3） | 250 V |
| 额定冲击电压（过压等级 II/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级3） | 4 kV |
| 瞬时耐电流 | 3 x 1s ， 120 A |
| 机构 | CSA |
| CSA 认证号 | 53975-13 |
| 额定电压 (使用组 C / CSA) | 600 V |
| 额定电流 (使用组 C / CSA) | 13 A |
| 导线最小压接面积，AWG, | AWG 26 |
| 导线最大压接面积，AWG | AWG 12 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 机构 | UR |
| UR 证书号 | E92202 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 包装 | 盒装 |
| VPE 长度 | 240 mm |
| VPE 宽度 | 149 mm |
| VPE 高度 | 39 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 额定电流大小与额定截面积和产品的位数有关系 • 行间距：请参见孔分布图 • 额定截面积与使用的冷压插针有关。 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 电缆的最大外径（包括绝缘部分）：3.5 mm • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
| 认证/证书/一致性声明 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204489) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1416100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1416100000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257)
[FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UR 证书号 | E92202 |
