SAIL-ZW-M8BG-3-3.0UGE
SAIL-ZW-M8BG-3-3.0UGE
Disegno quotato
Twin male connector, straight
SAIL-ZW-M8BG-3-3.0UGE
Disegno quotato
Male, straight
SAIL-ZW-M8BG-3-3.0UGE
Schema dei poli
M12 = A-coded
SAIL-ZW-M8BG-3-3.0UGE
Schema dei poli
Socket
SAIL-ZW-M8BG-3-3.0UGE
Schema elettrico

SAIL-ZW-M8BG-3-3.0UGE

Questo prodotto a breve non sarà più disponibile.

Ultima data dell’ordine: /Date(1798671600000)/

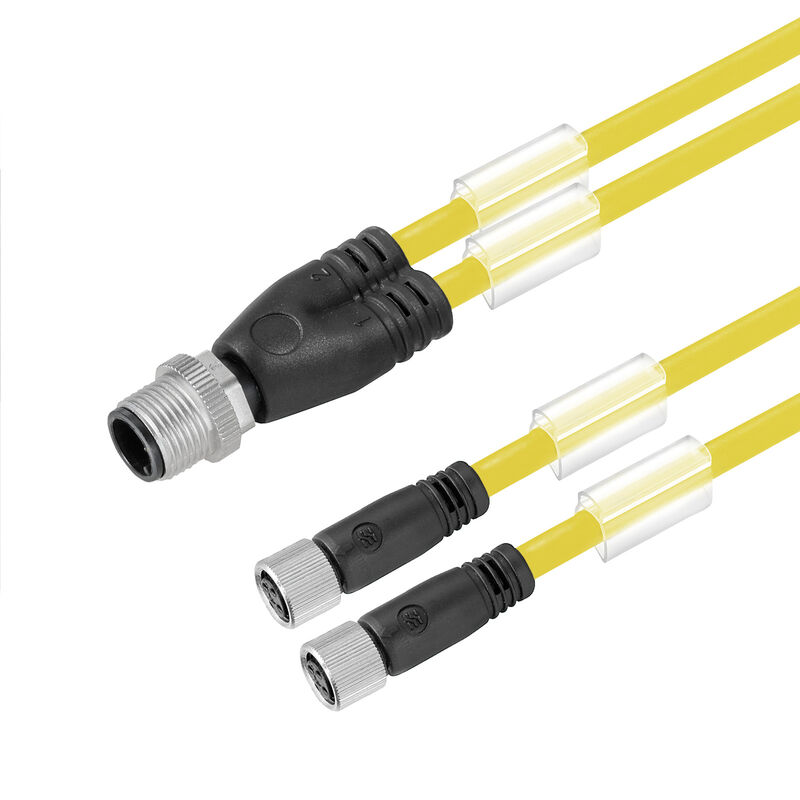

Cavo per sensori e attuatori, Linea di collegamento, M12 / M8, Numero di poli : 3, 3 m, Conduttore doppio, connettore maschio, diritto, 2 connettori femmina, diritti, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 1093250300
Download foglio dati Download dei prodotti Supporto ingegneristico
Accessori 6 Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto 케이블의 기술 사양 Dane ogólne techniczne Proprietà elettriche General standards Standards Connettore maschio sx Connettore maschio dx Illustrazione del prodotto Classificazioni

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Változat
Cavo per sensori e attuatori, Linea di collegamento, M12 / M8, Numero di poli : 3, 3 m, Conduttore doppio, connettore maschio, diritto, 2 connettori femmina, diritti, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
Rendelési szám
1093250300
Típus
SAIL-ZW-M8BG-3-3.0UGE
GTIN (EAN)
4032248864607
CPZ
1 Pezzo
Stato consegna
In futuro questo articolo non sarà più disponibile.
Ultima data dell’ordine
/Date(1798671600000)/

Dimensioni e pesi

Peso netto
152,24 g

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme con esenzione
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

A következő kábeltartókhoz:
Tak
Csavarás hossza
1 m
Csavarási ellenállás
360 °/m
Gyorsulás
5 m/s²
Hajlítási ciklusok
5 Mio
Hajlítási ciklusok csavart
> 5 Mio.
Hajlítási sugár, min., mozgó
10 x diametro cavo
Hajlítási sugár, min., álló
5 x diametro cavo
Halogén
No
Hegesztési szikrákkal szembeni ellenállás
No
Hegesztésnek ellenálló
No
Hidrolízis és mikróba-ellenálló
Sì
Konfigurálható kábelhossz
No
Kábelhossz
3 m
Köpeny anyaga
PUR
Köpeny színe
giallo
Külső bevonat az UL AWM stílusnak megfelelően
20549 (80 °C / 300 V)
Lángterjedéssel szembeni ellenállás
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2
Olajokkal szembeni ellenállás
Conforme alla norma IEC 60811:404
Outside diameter
4.1 mm ± 0.2 mm
Pólusok száma
3
Sebesség
5 m/s
Szigetelés
PP
Színkód gyűrű
marrone
blu
Nero
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
árnyékolt
No
Ér, az UL AWM stílusnak megfelelően
10493 (80 °C / 300 V)
Érkeresztmetszet
0,25 mm²

Dane ogólne techniczne

Apertura della chiave
12 mm
Cicli di inserimento
≥ 100
Corrente nominale
4 A
Csatlakozási menet
M12 / M8
Grado di lordura
3
Grado di protezione
IP67
IP68
se avvitato
IP65
IP66
Ház fő anyaga
PUR
Kódolás
M12 = codificato A, M8 = nessuna codifica
LED
No
Névleges feszültség
60 V
ponticellato
No
Szigetelési ellenállás
108 Ω
Változat
Conduttore doppio, connettore maschio, diritto
2 connettori femmina, diritti
Érintkező felület
dorata
スレッドリング材質
ottone, nichelato
ハウジングの温度範囲
-25…+85 °C
締付けトルク
M8: 0,5 - 0,6 Nm

Proprietà elettriche

Névleges feszültség
60 V
Szigetelési ellenállás
108 Ω

General standards

Csatlakozó, standard
IEC 61076-2-101
IEC 61076-2-104

Standards

Csatlakozó, standard
IEC 61076-2-101
IEC 61076-2-104

Connettore maschio sx

左プラグ
M12, Codificato A, IP68, Contatto maschio, Diritto, Plastica, non schermate

Connettore maschio dx

プラグ右
M8, IP68, Contatto femmina, Diritto, Plastica, non schermate, M8, IP68, Contatto femmina, Diritto, Plastica, non schermate

Illustrazione del prodotto

Titolo dell'immagine 08
L'utensile ideale: Screwty ® con funzione di coppia
Disegno legenda-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
