SC-SMT 3.81/03/90G 1.5SN BK BX

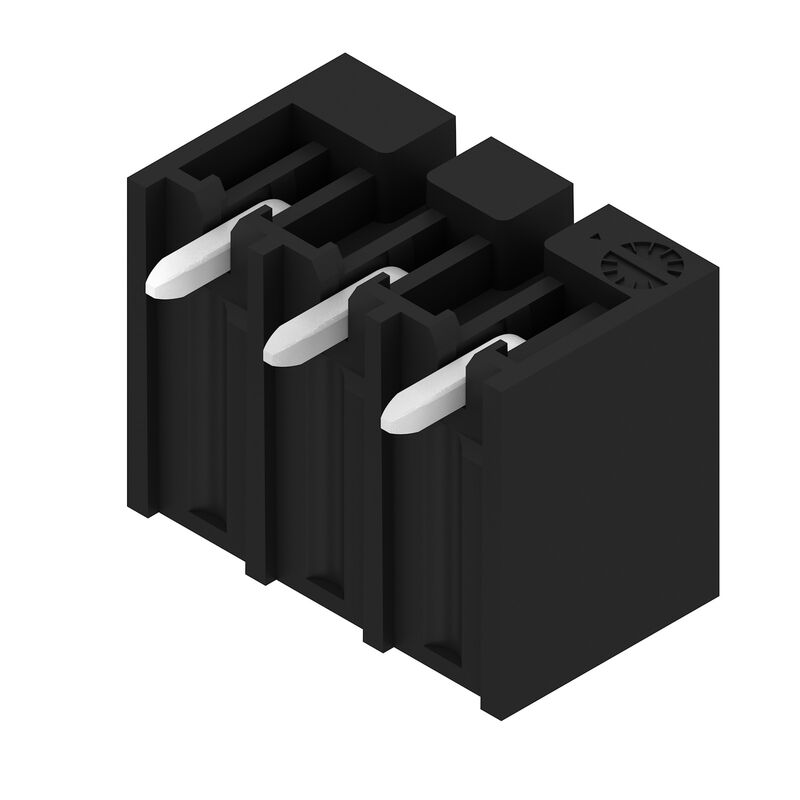

Изображение изделия
SC-SMT 3.81/03/90G 1.5SN BK BX

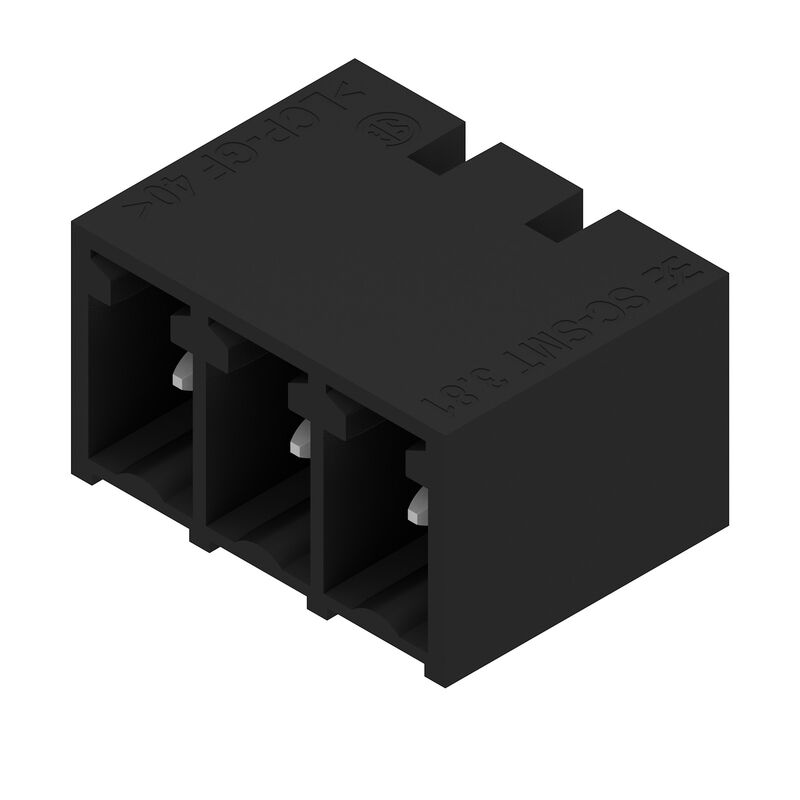

Изображение изделия
SC-SMT 3.81/03/90G 1.5SN BK BX

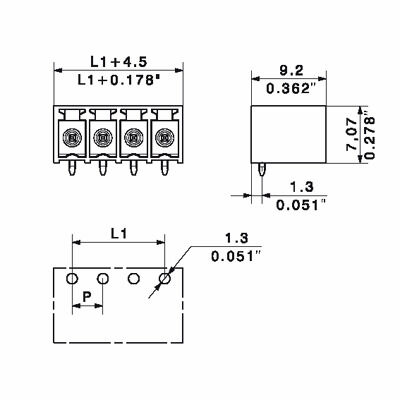

Dimensional drawing

SC-SMT 3.81/03/90G 1.5SN BK BX

PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.81 mm, Number of poles: 3, 90°, Solder pin length (l): 1.5 mm, tinned, black, Box

№ продукта 1862970000
Загрузить спецификации Mühendislik desteği Ürün İndirmleri
Аксессуары 2 Является эквивалентом 1 Связанные продукты 20
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Rated data acc. to IEC Rated data acc. to CSA Datos nominales según UL 1059 Packing Important note Klassifikationen

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.81 mm, Number of poles: 3, 90°, Solder pin length (l): 1.5 mm, tinned, black, Box
Číslo objednávky
1862970000
Typ
SC-SMT 3.81/03/90G 1.5SN BK BX
GTIN (EAN)
4032248428076
Množství
50 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje
Caja

Dimensions and weights

Hloubka
9,2 mm
Hloubka (v palcích)
0,362 inch
Výška
8,57 mm
Höhe (inch)
0,337 inch
Höhe niedrigstbauend
7,07 mm
Šířka
12,12 mm
Width (inches)
0,477 inch
Čistá hmotnost
0,845 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%

System specifications

Skupina produktů
OMNIMATE Signal - series BC/SC 3.81
Typ připojení
Board connection
Montáž na PCB desku
THT/THR-Lötanschluss
Rozteč v mm (P)
3,81 mm
Rozteč v palcích (P)
0,15 "
Výstupní tvarovka
90°
Počet pólů
3
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
1,5 mm
Tolerance délky pájecích pinů
0 / -0,02 mm
Rozměry pájecích pinů
d = 1.0 mm
Octagonal
Rozměry pájecích pinů = d tolerance
0 / -0,04 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Diamètre extérieur du plot de soudure
2,1 mm
Diamètre du trou de l'écran
1,9 mm
L1 en mm
7,62 mm
L1 en pouce
0,3 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Résistance de passage
≤5 mΩ
Codable
Oui

Material data

Izolační materiál
LCP GF
Barevný
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 175
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Materiál kontaktu
Alliage de cuivre
Povrch kontaktu
étamé
Température de stockage, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Rated data acc. to IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
13,9 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
17 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
12,4 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 76 A

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
11 A
Odkaz na hodnoty pro schválení
A megadott adatok maximális értékek - lásd a tanúsítványt.

Datos nominales según UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
11 A
Jmenovitý proud (aplikační skupina D / UL 1059)
11 A
Odkaz na hodnoty pro schválení
A megadott adatok maximális értékek - lásd a tanúsítványt.

Packing

Balení
Box
Délka VPE
89 mm
Šířka VPE
71 mm
Výška VPE
43 mm

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Zeichnungsangabe P = Raster
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
